10.3. Liggers#

Gelamineerde ligger
De ontwerpgrafiek geldt voor:

  • Liggers van gelamineerd hout GL24h of meer.

  • Een hart-op-hart afstand van 4 meter.

  • Gevolgklasse CC2.

  • Een lichte houten vloer G=2 kN/m².

  • Liggerbreedte is ca. 1/3 van de liggerhoogte.

Gelamineerde ligger

Gelamineerde ligger

  • Grijze lijn: q=5 kN/m² (bijeenkomstruimte)

  • Oranje lijn: q=2,5 kN/m² (kantoorfunctie)

  • Blauwe lijn: q=1,75 kN/m² (woonfunctie)

Houtconstructies met liggers#

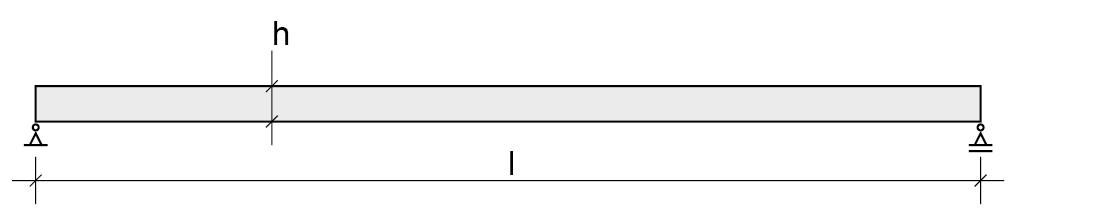

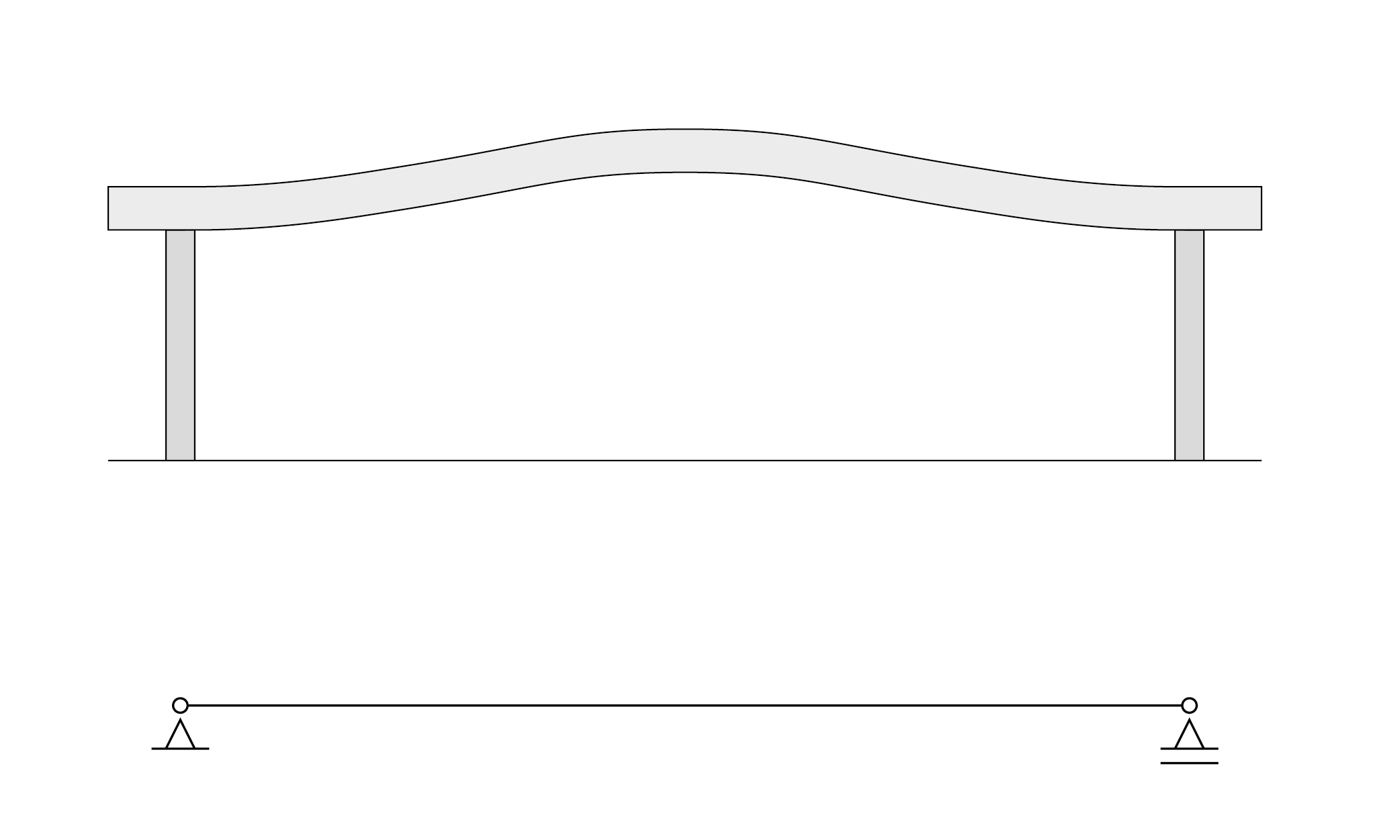

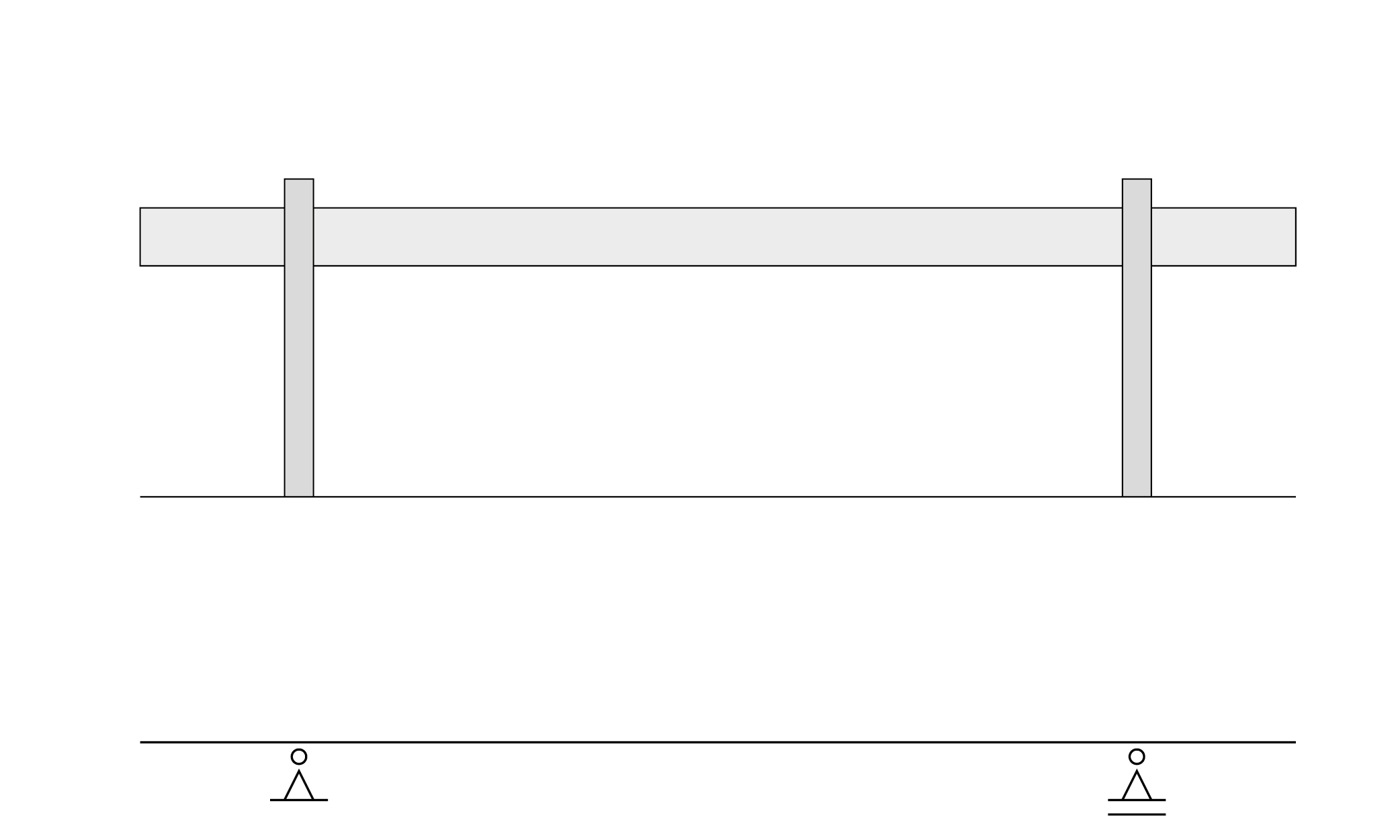

Rechte ligger (eventueel met toog)
rechte ligger gezaagde balken
l=2 tot 6m
h=l/15 à l/20
gelamineerd hout
l=6 à 30m
h.o.h<5m
h=l/17
h.o.h=5-8m
h=l/16
Verschijningsvormen 1 2 3
Details 4 5 6

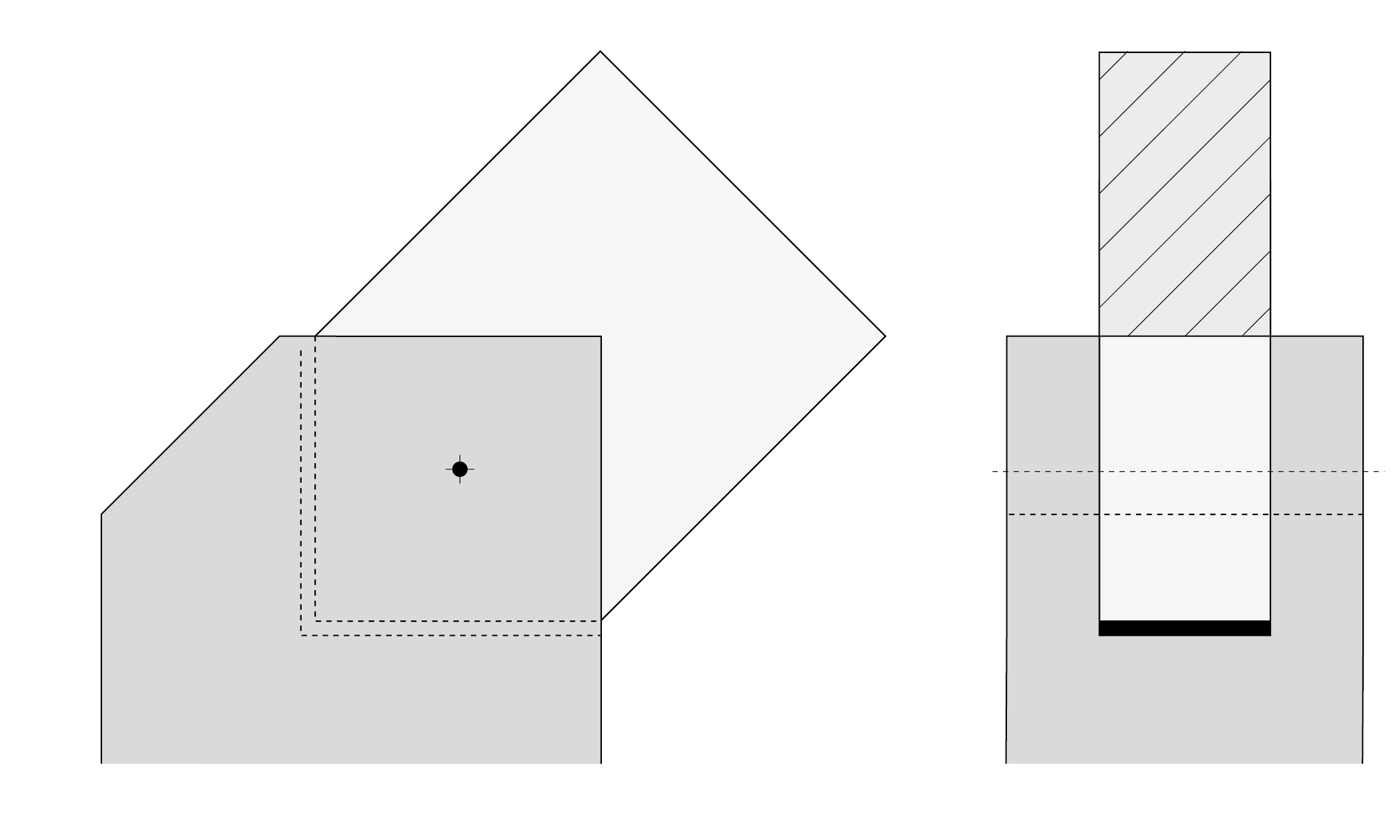

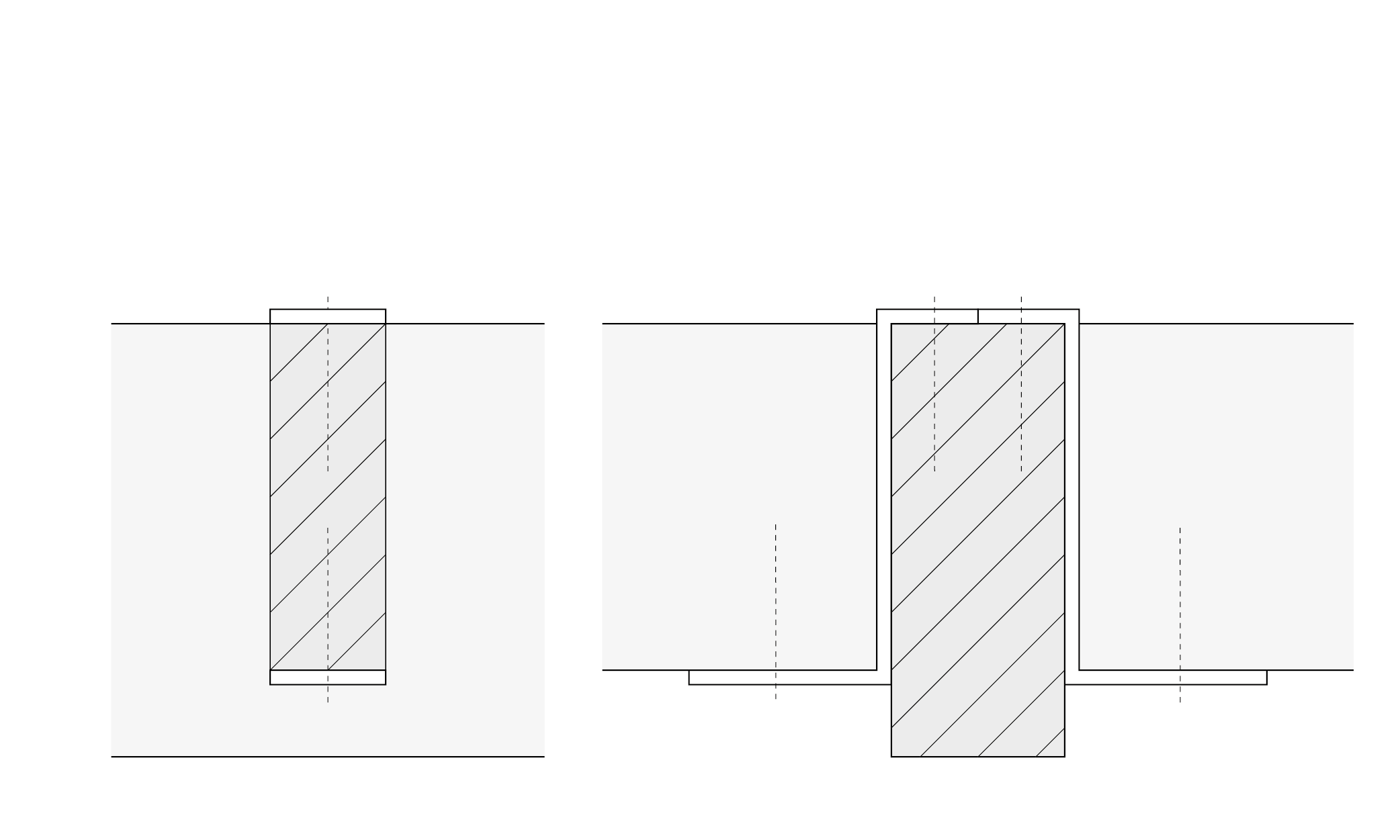

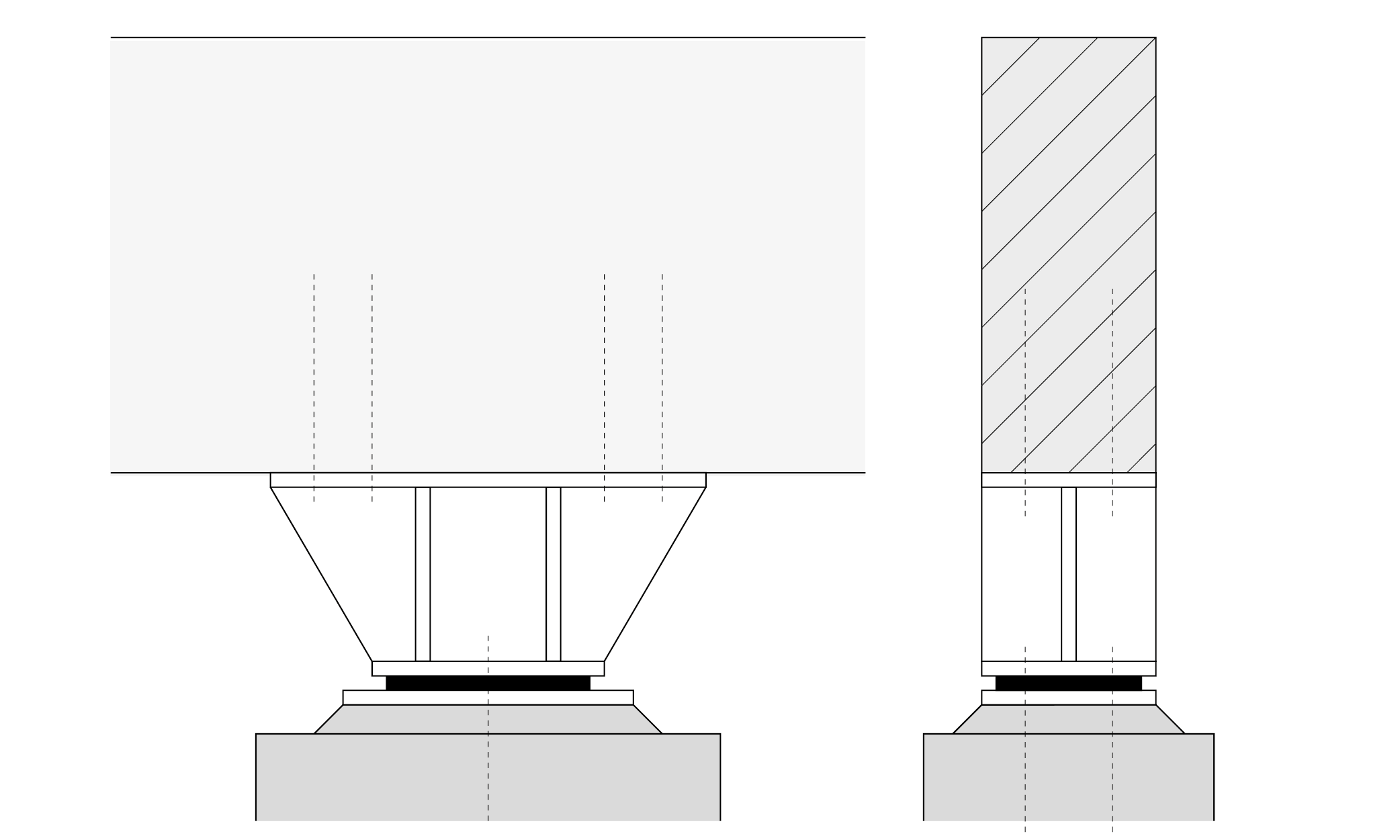

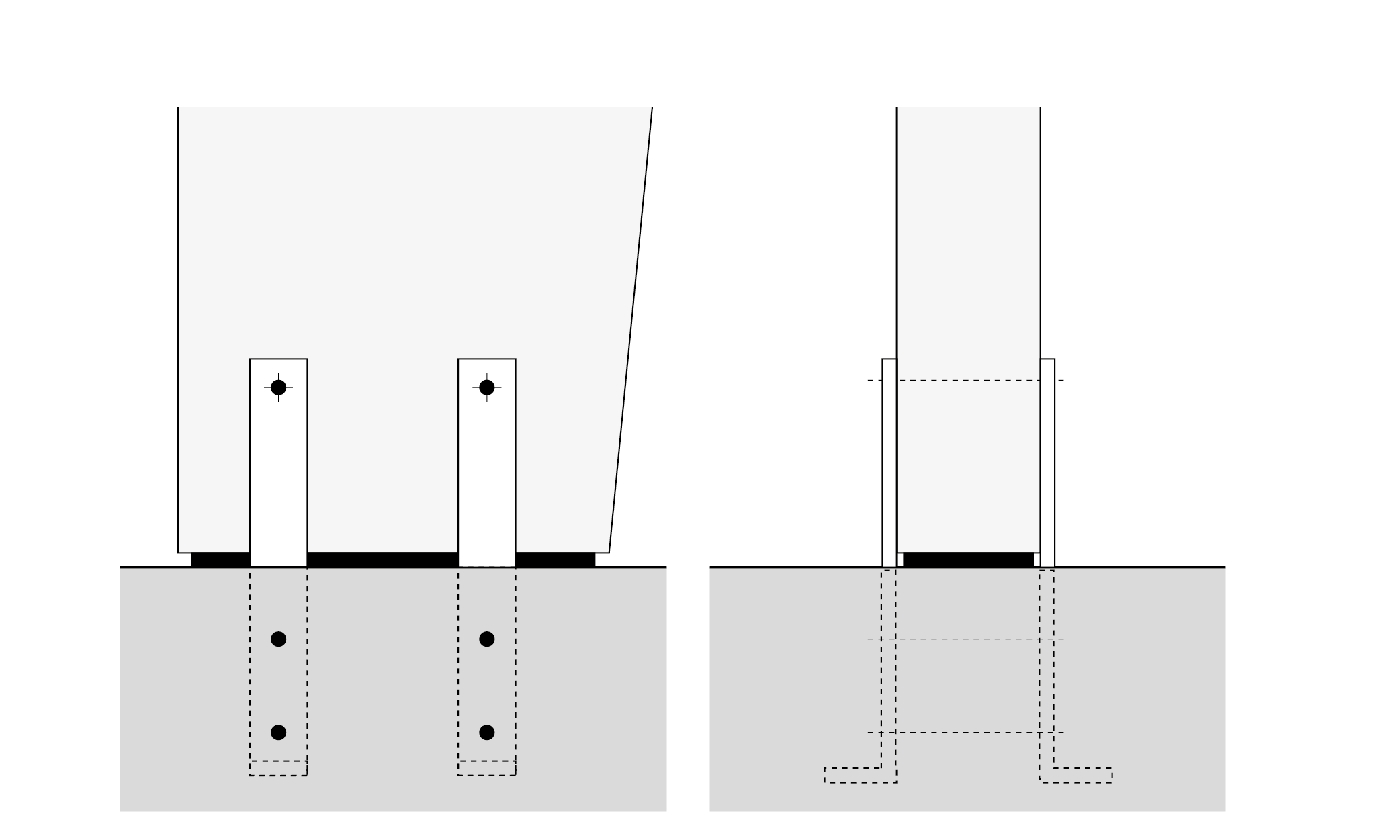

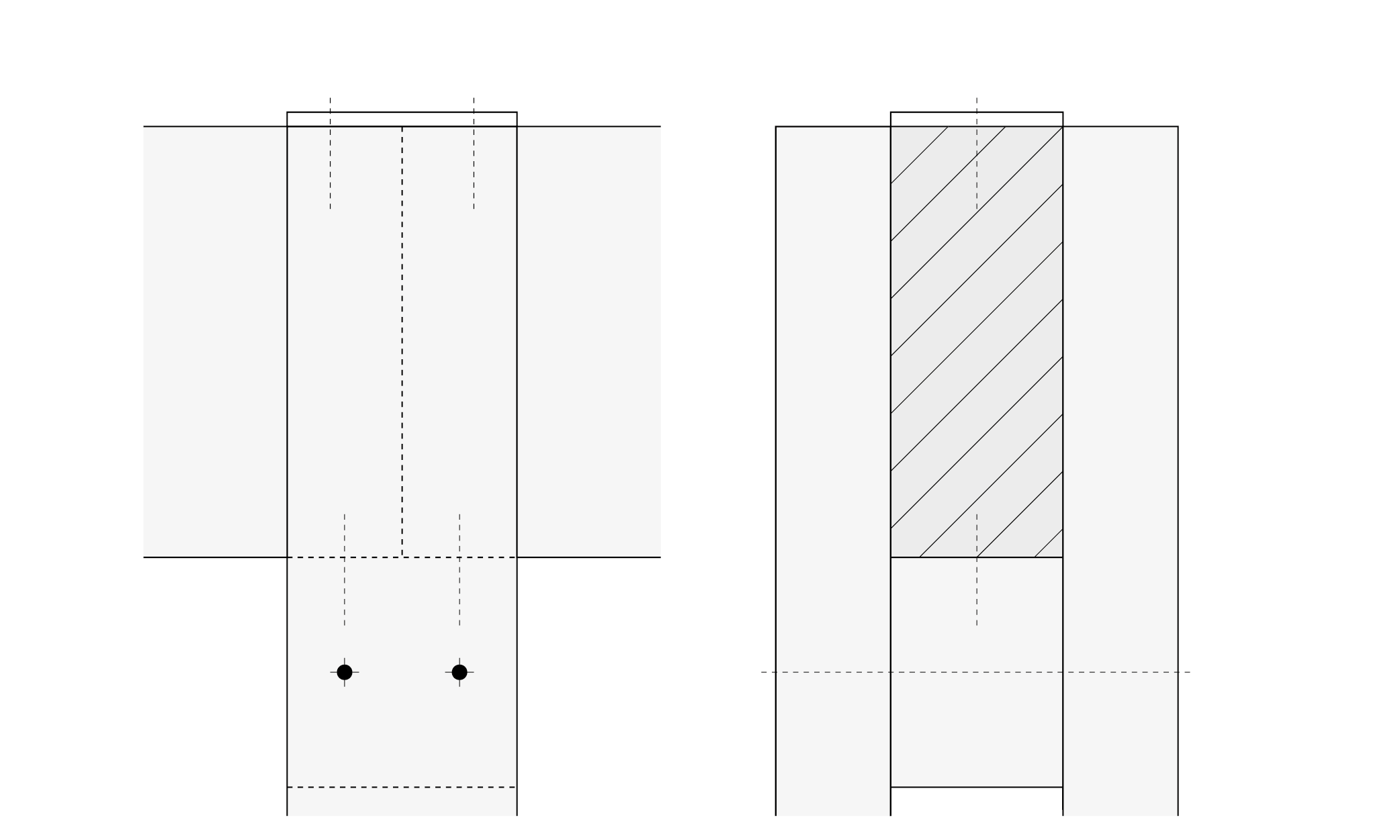

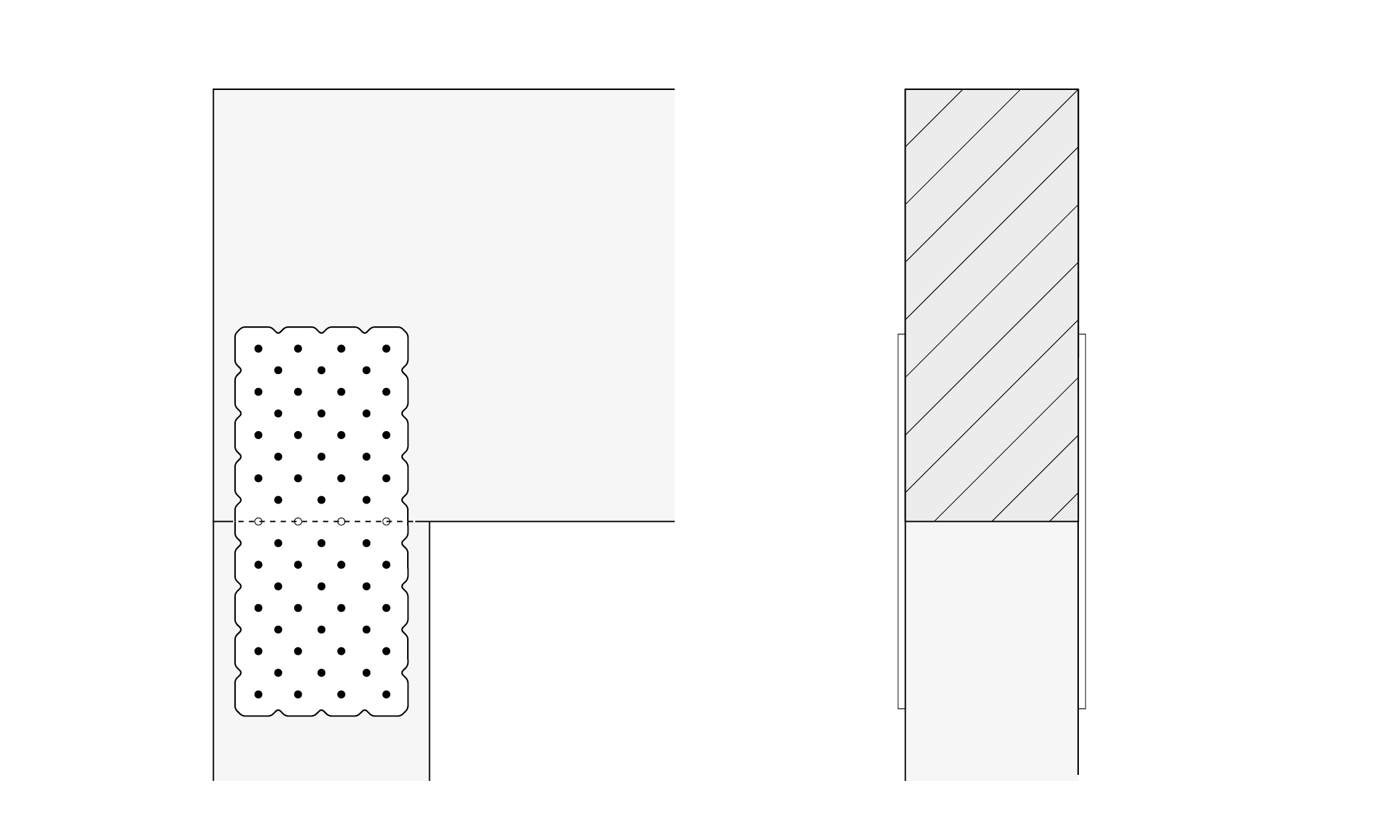

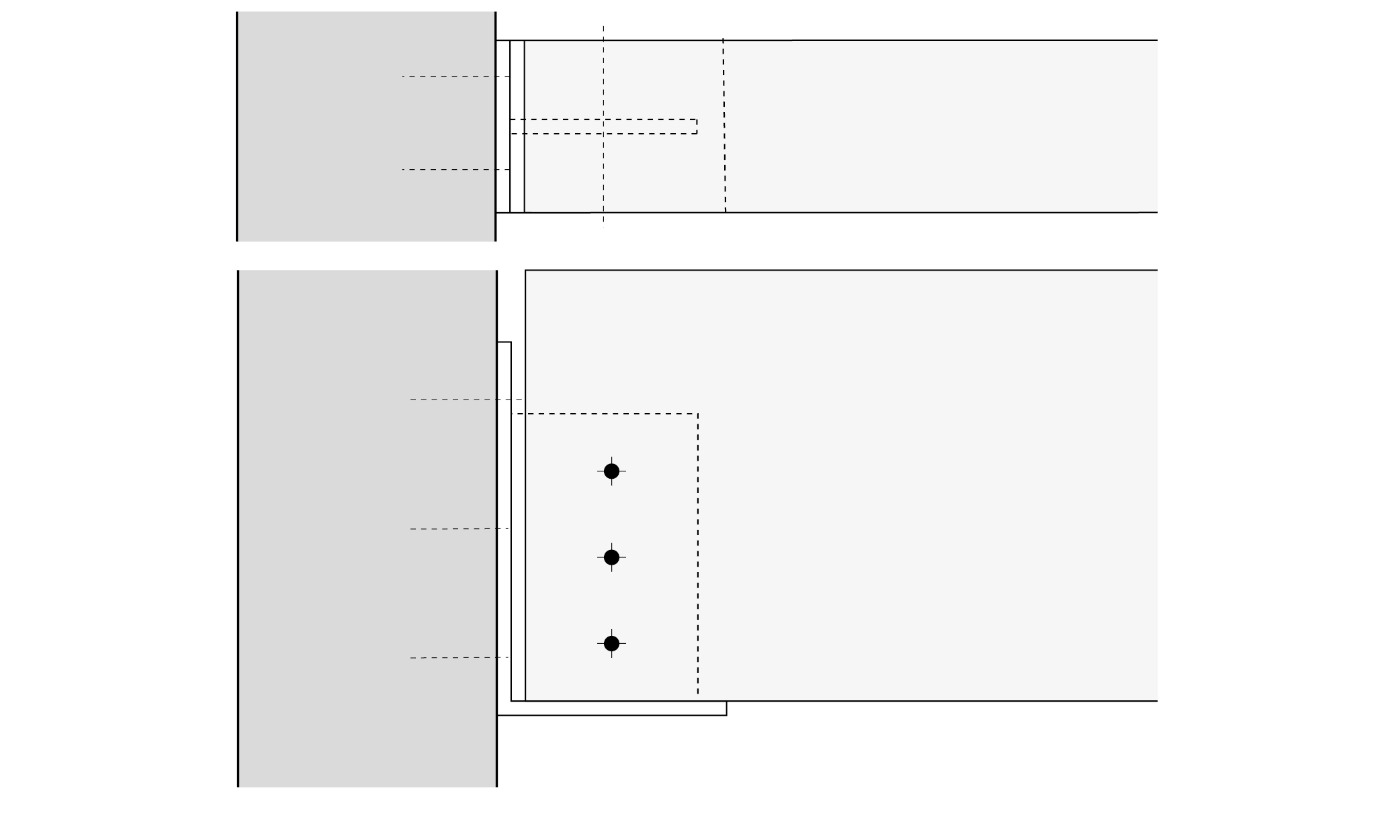

oplegging op betonnen wand oplegging op stalen kolom oplegging op een dubbelen houten kolom (op een blok)

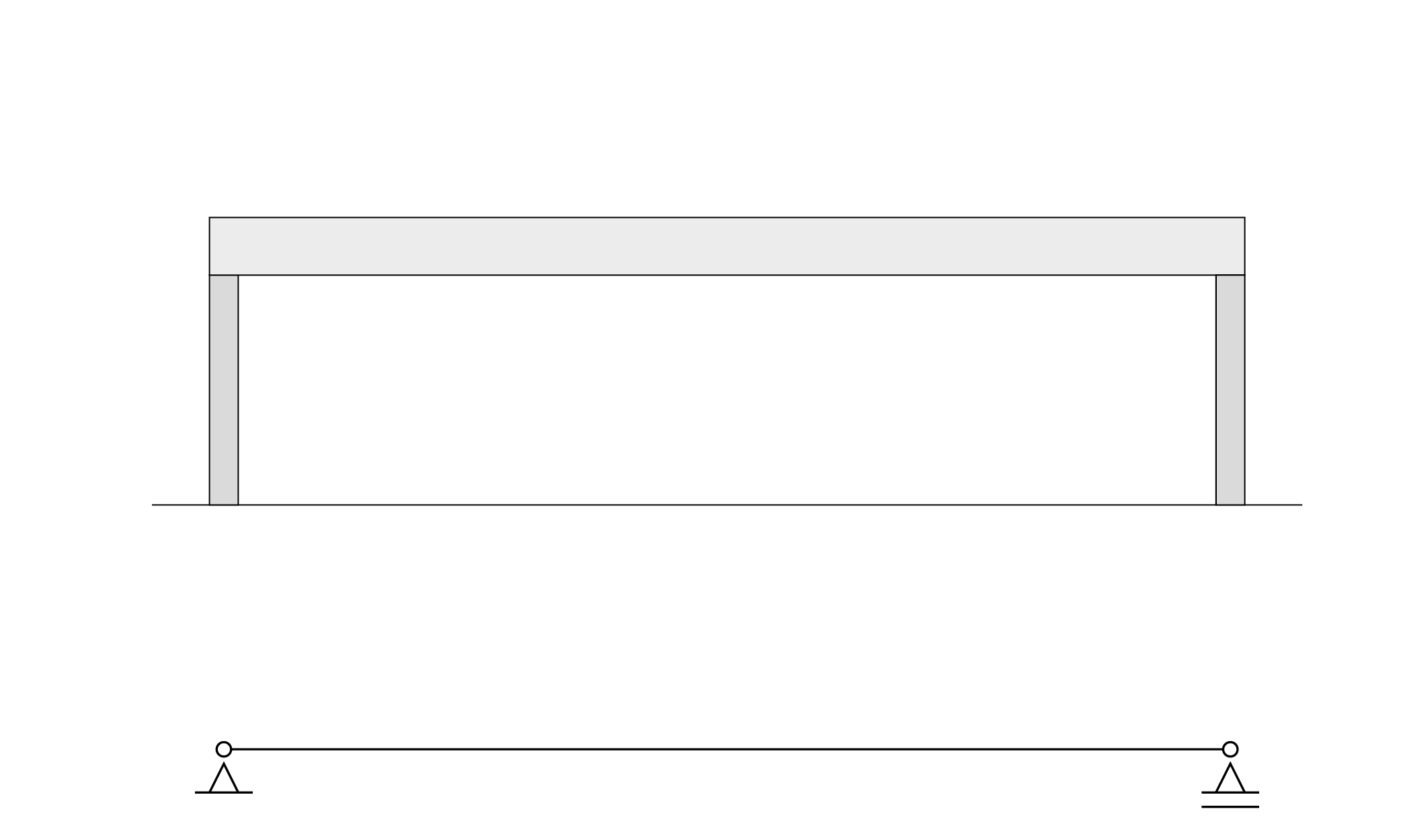

Rechte ligger (eventueel met toog)
rechte ligger gezaagde balken
l=2 tot 6m
h=l/15 à l/20
gelamineerd hout
l=6 à 30m
h.o.h<5m
h=l/17
h.o.h=5-8m
h=l/16
Verschijningsvormen 1 2 3
Details 4 5 6
oplegging op betonnen wand oplegging op stalen kolom oplegging op een dubbelen houten kolom (op een blok)

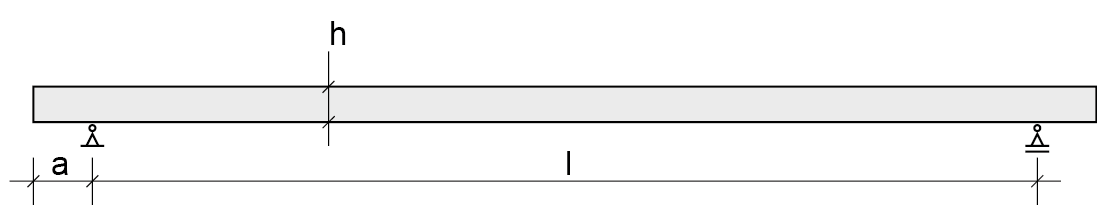

Rechte ligger (eventueel met overstek)
rechte ligger gelamineerd hout
l=6 tot 30m
h.o.h.=3,6 à 5,4
a=0,25 · l
h=l/16 à l/21
h.o.h.=3 à 5m
a=0,4 · l
h=l/18 à l/24
Verschijningsvormen 1 2 3
Details 4 5 6

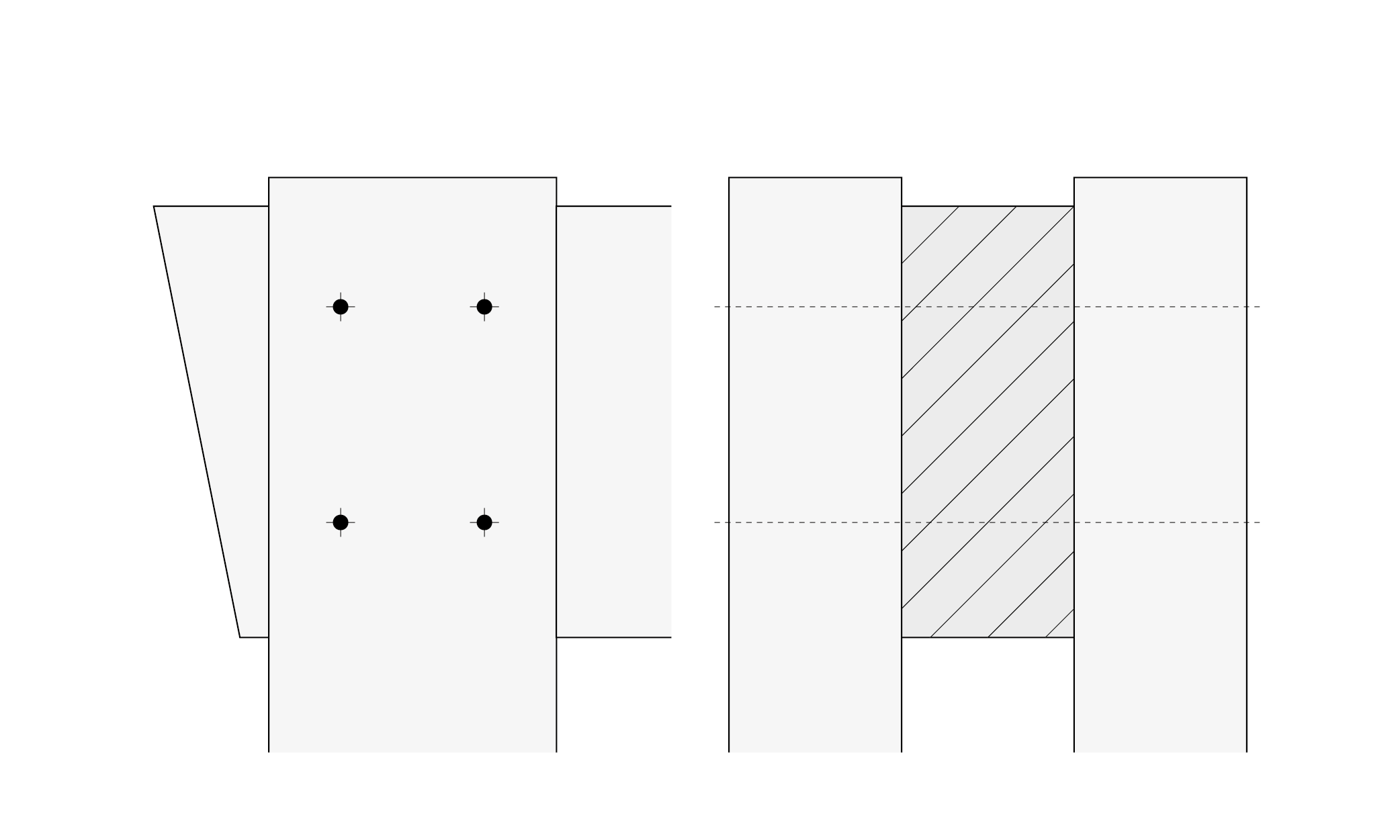

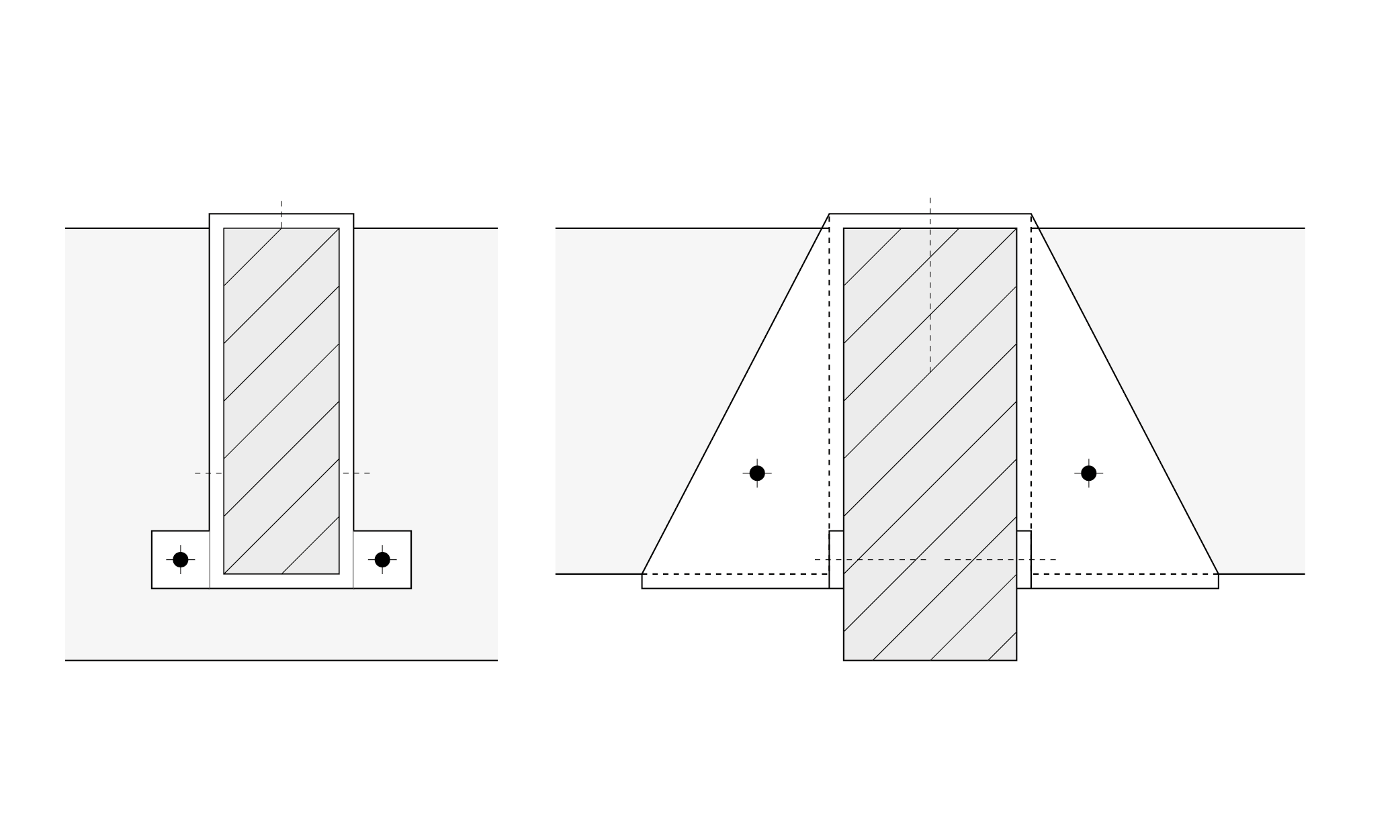

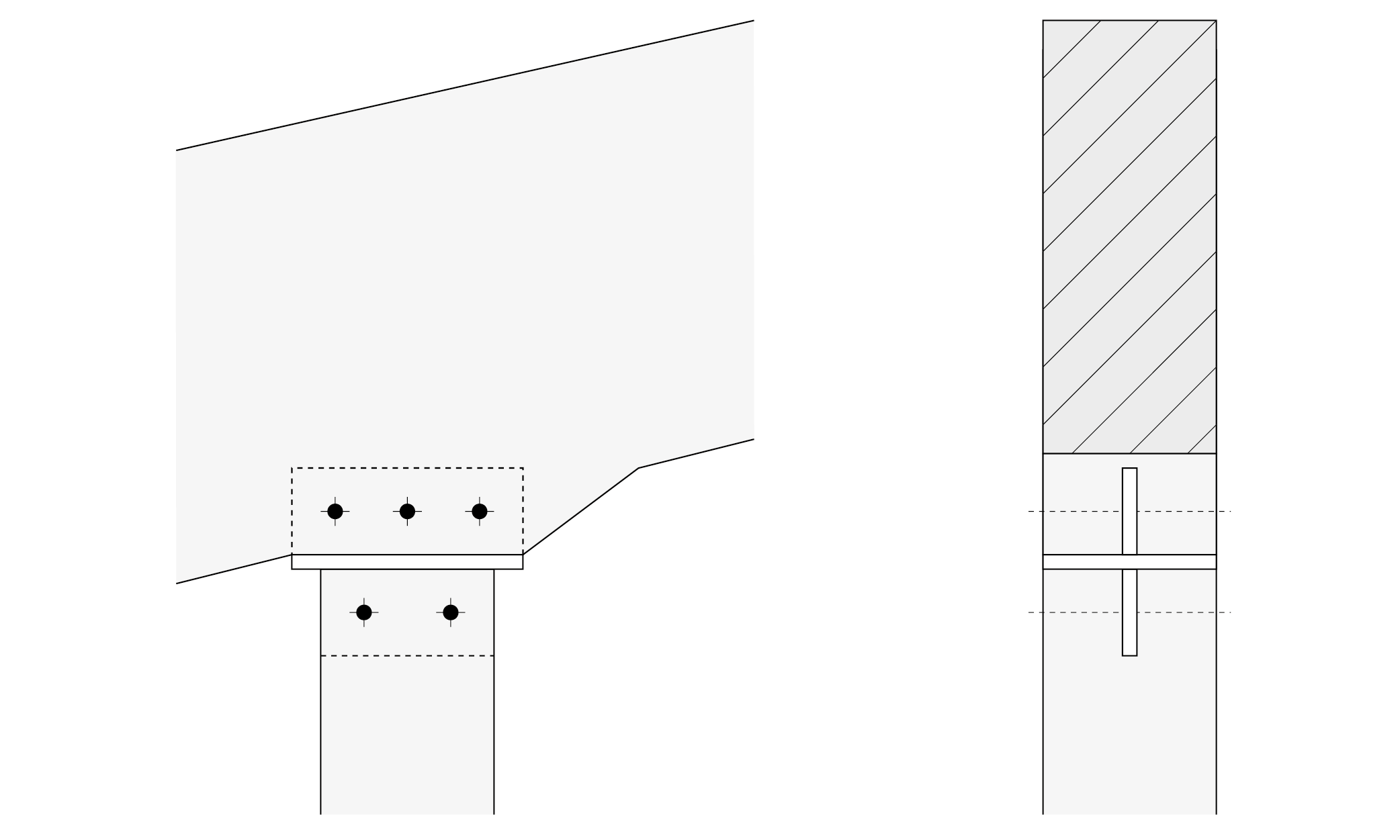

oplegging gordingen op hoofdligger, Z stalen dubbele ligger op een dubbele houten kolom, gebout ligger op houten kolom, ingefreesde stalen plaat en oplegplaat, gebout

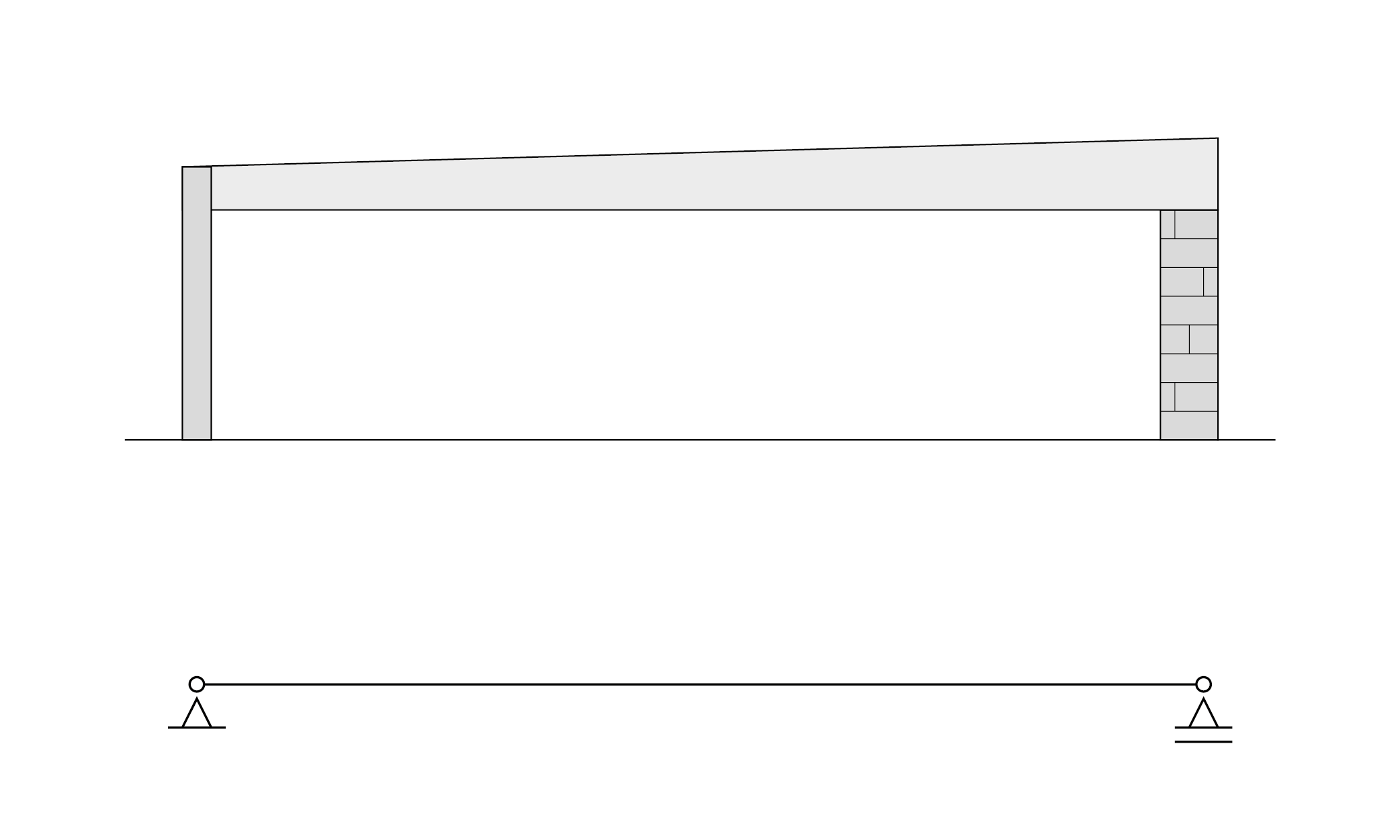

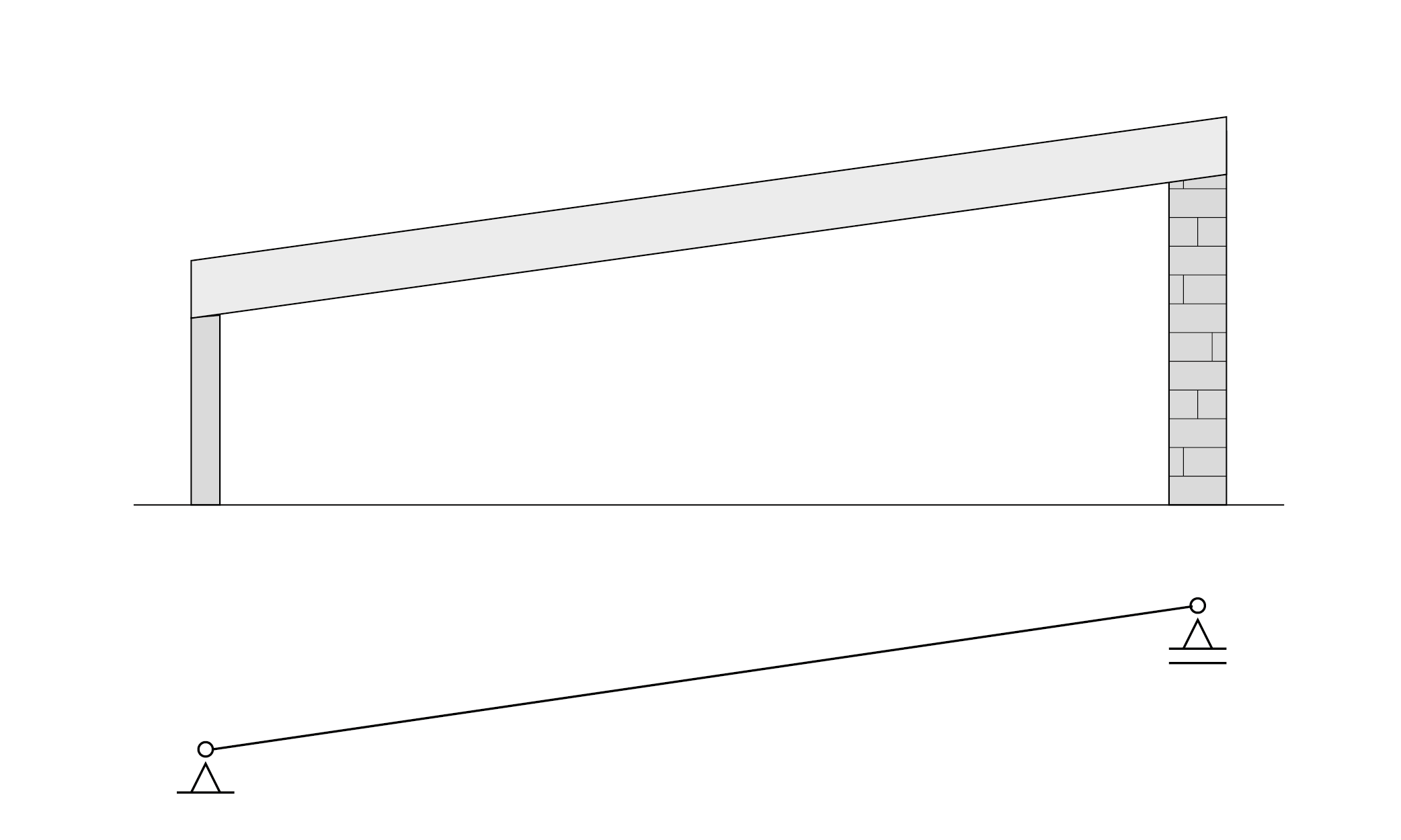

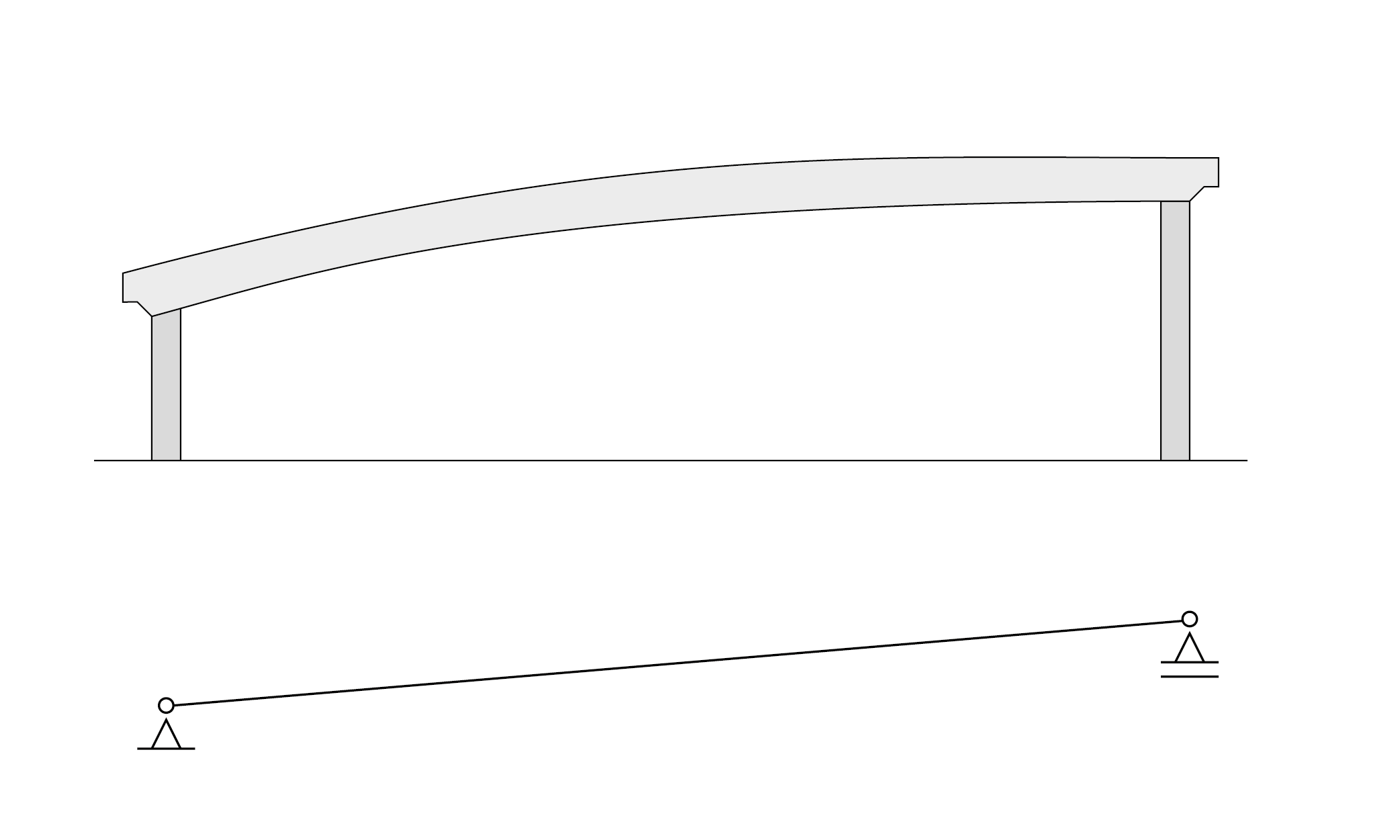

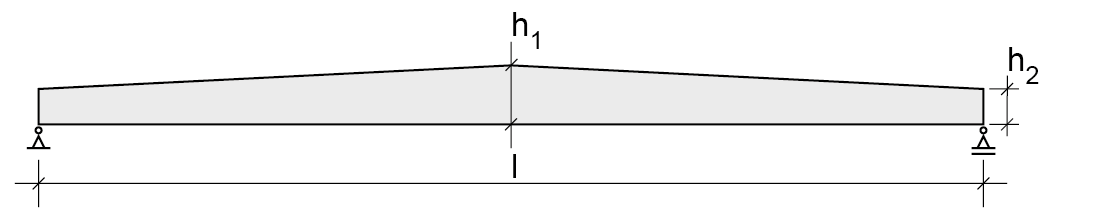

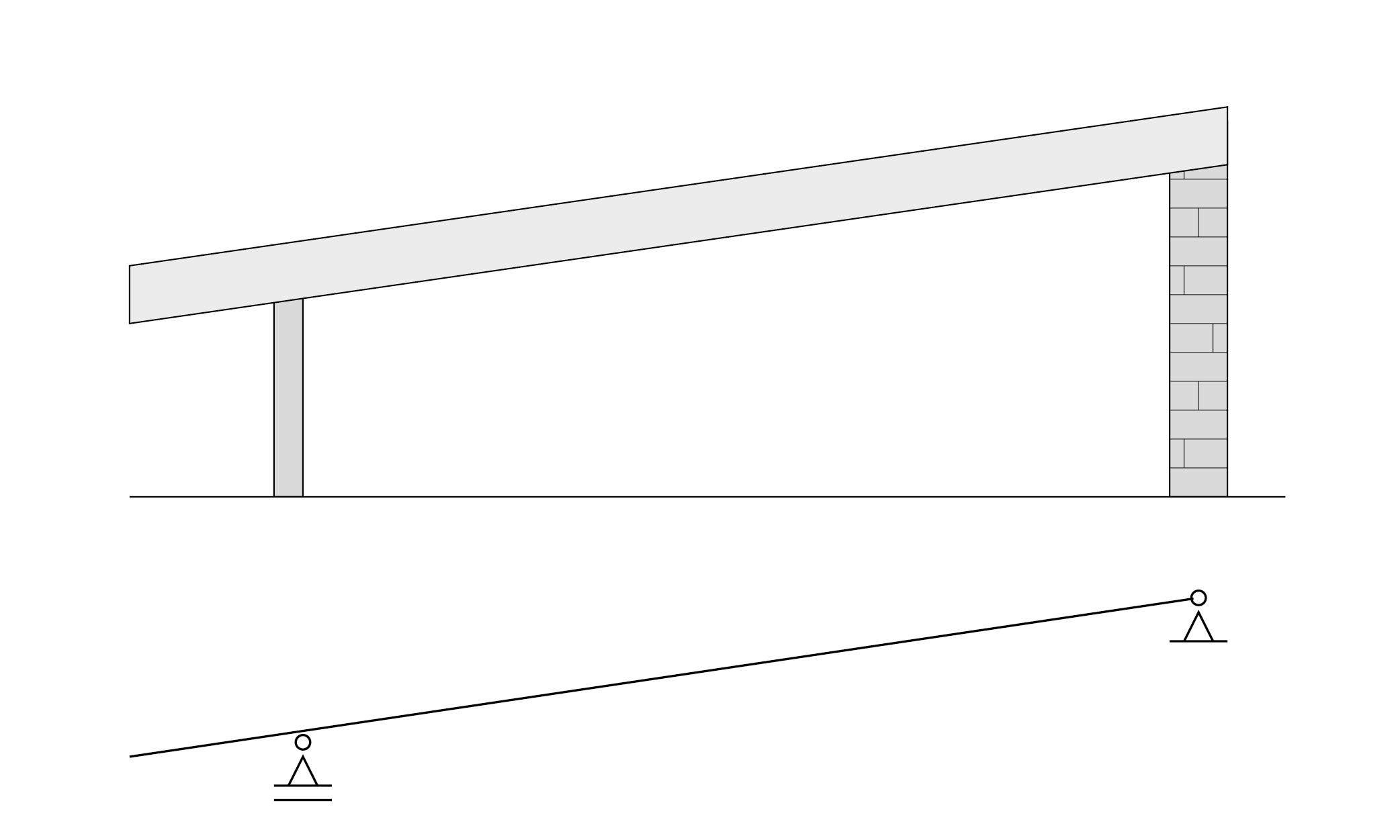

zadeldak ligger met hellende bovenrand (gelamineerd)
rechte ligger gelamineerd hout
l=6 tot 30m
h1=l/14 à l/18
h2=l/18 à l/22
Verschijningsvormen 1 2 3
Details 4 5 6

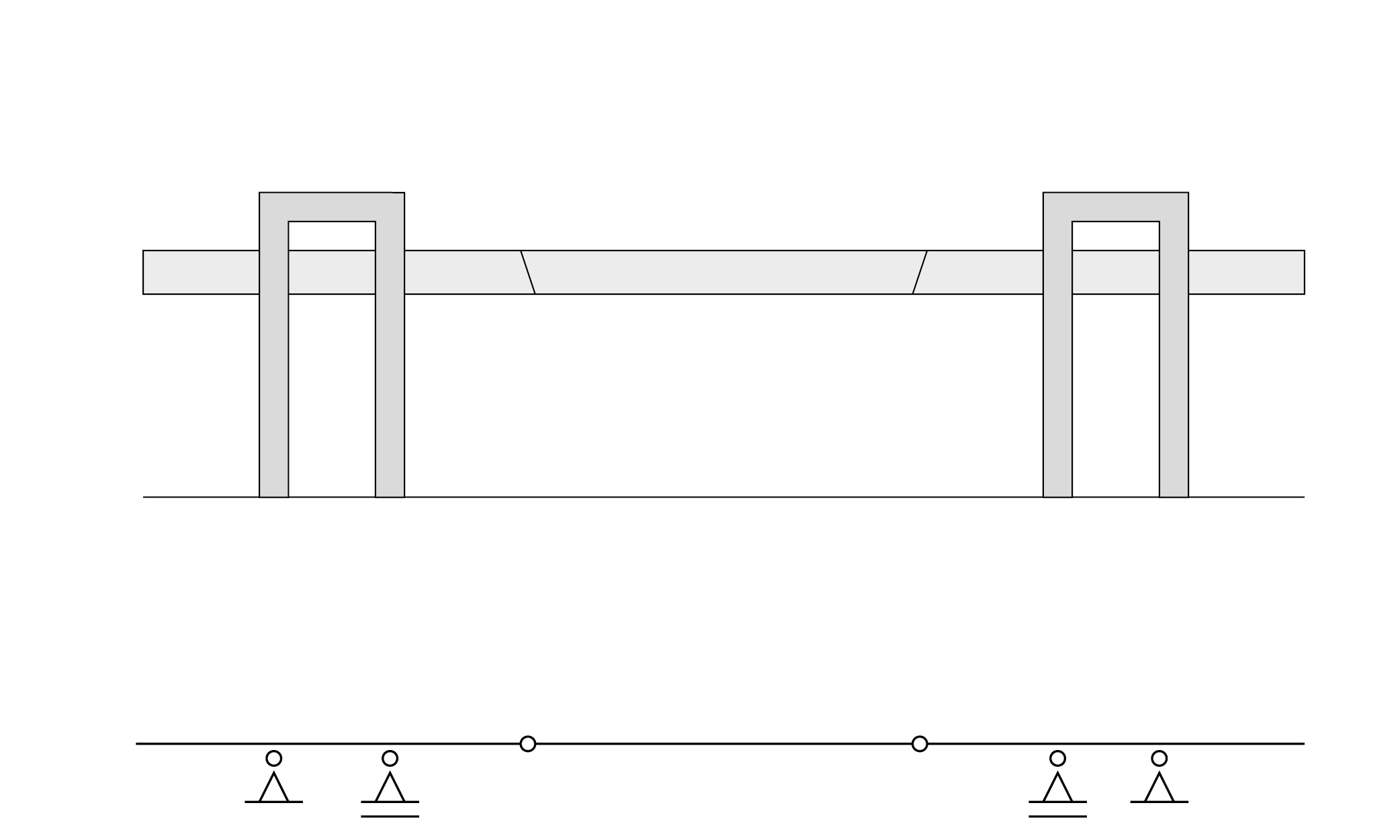

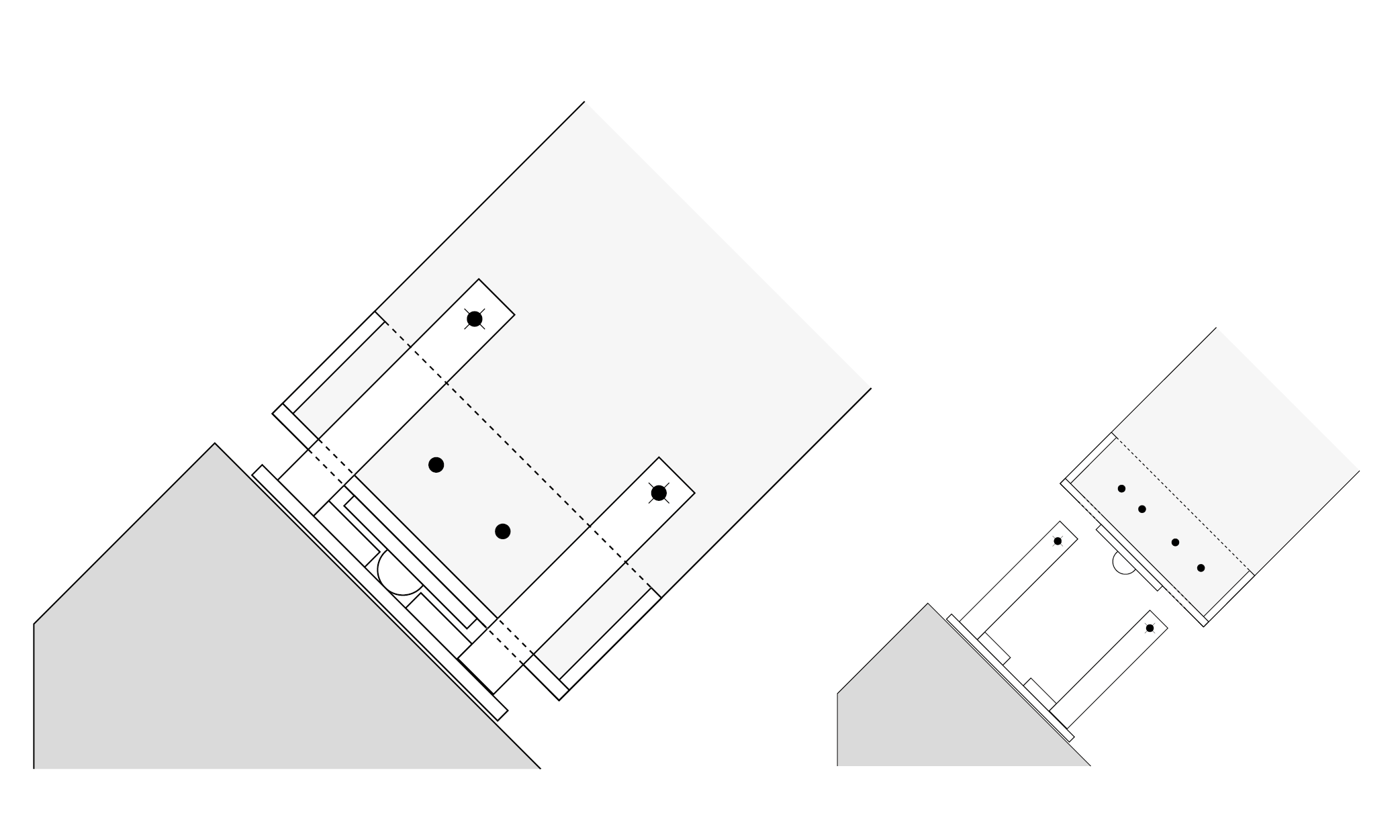

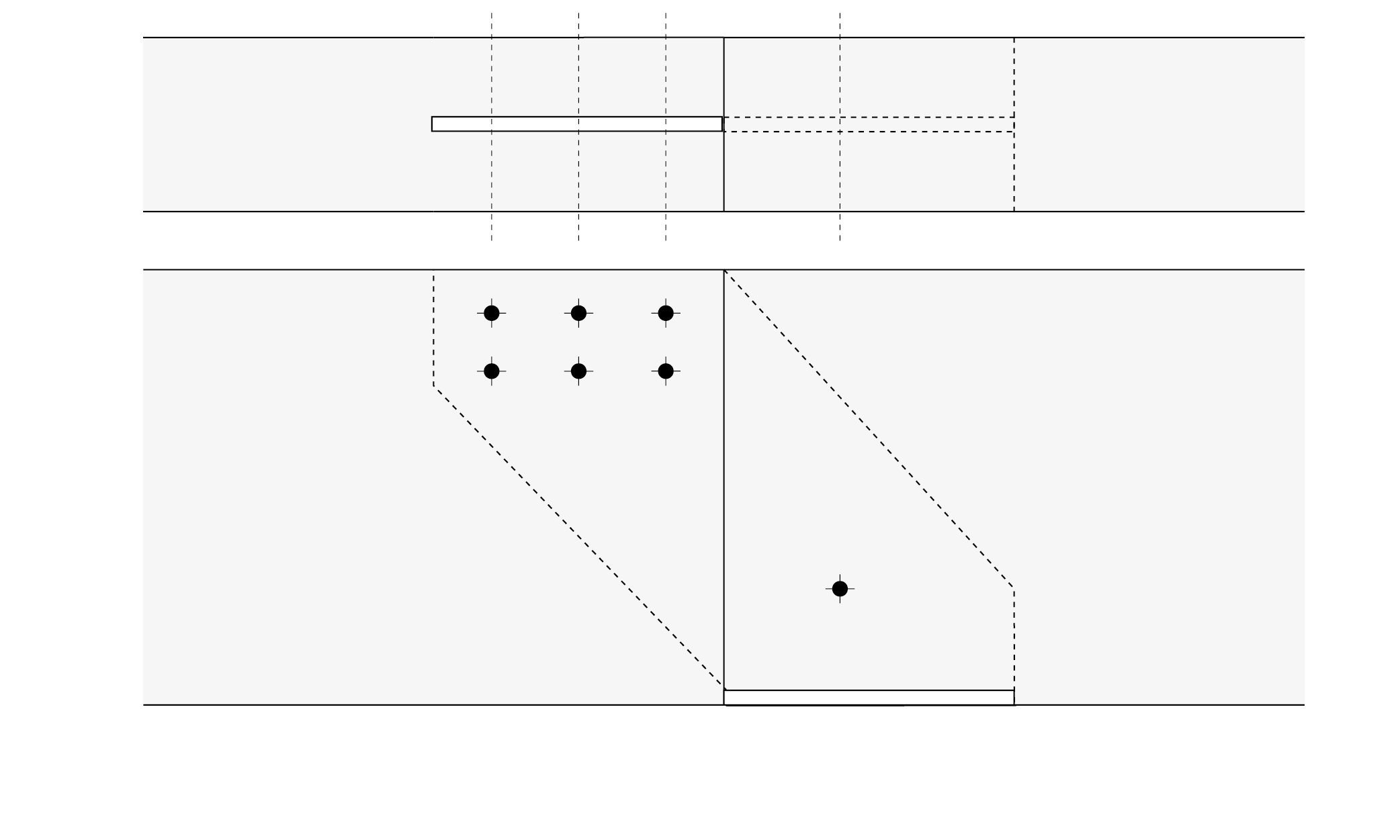

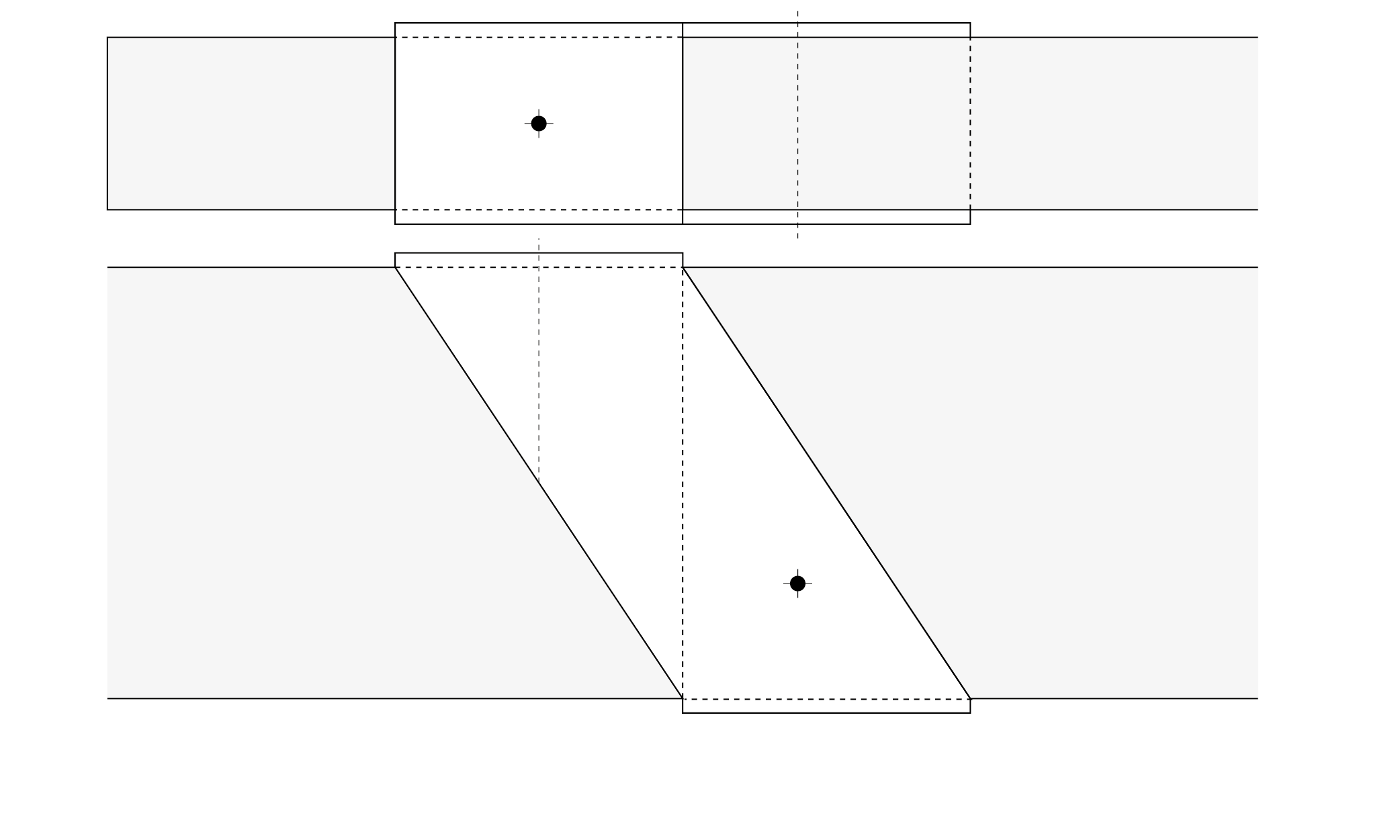

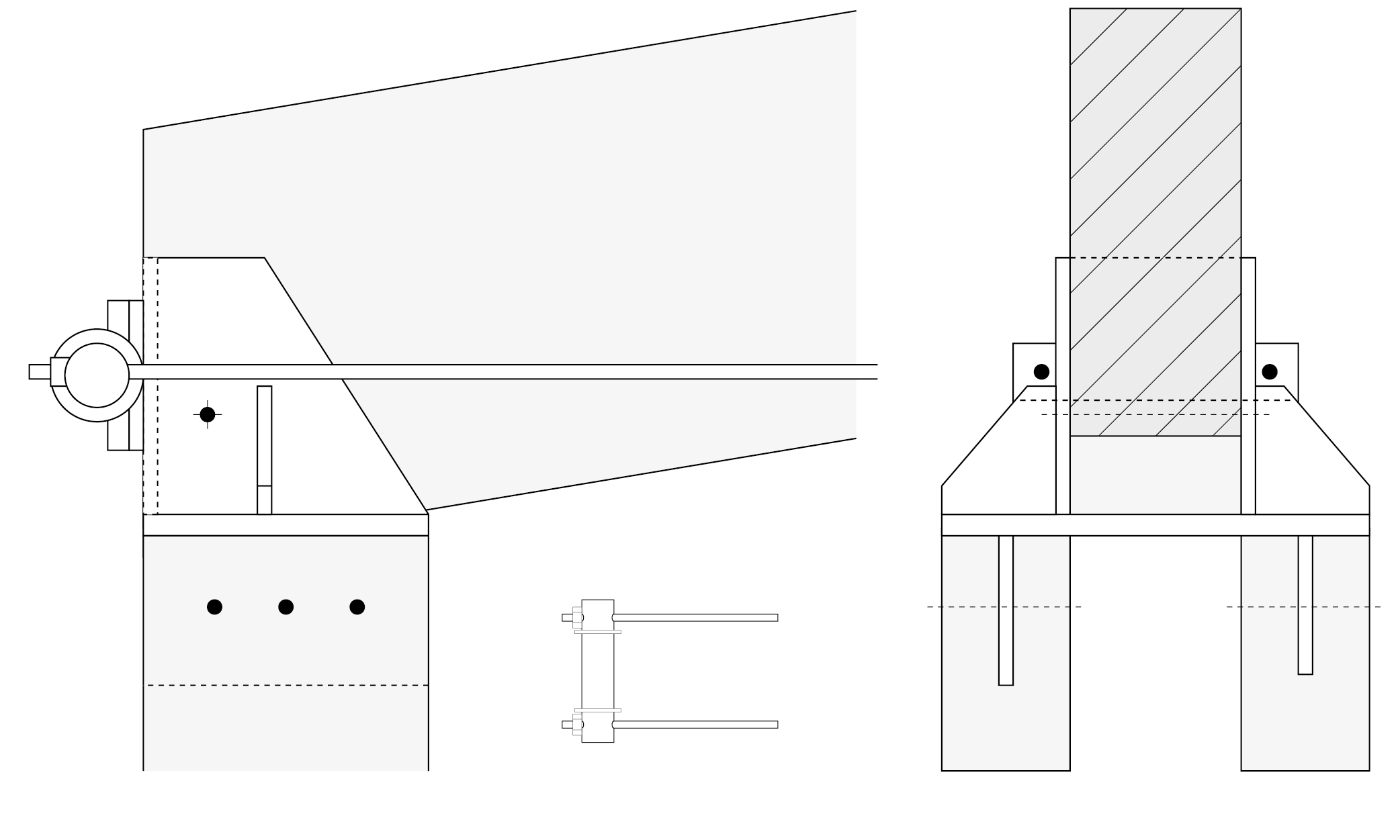

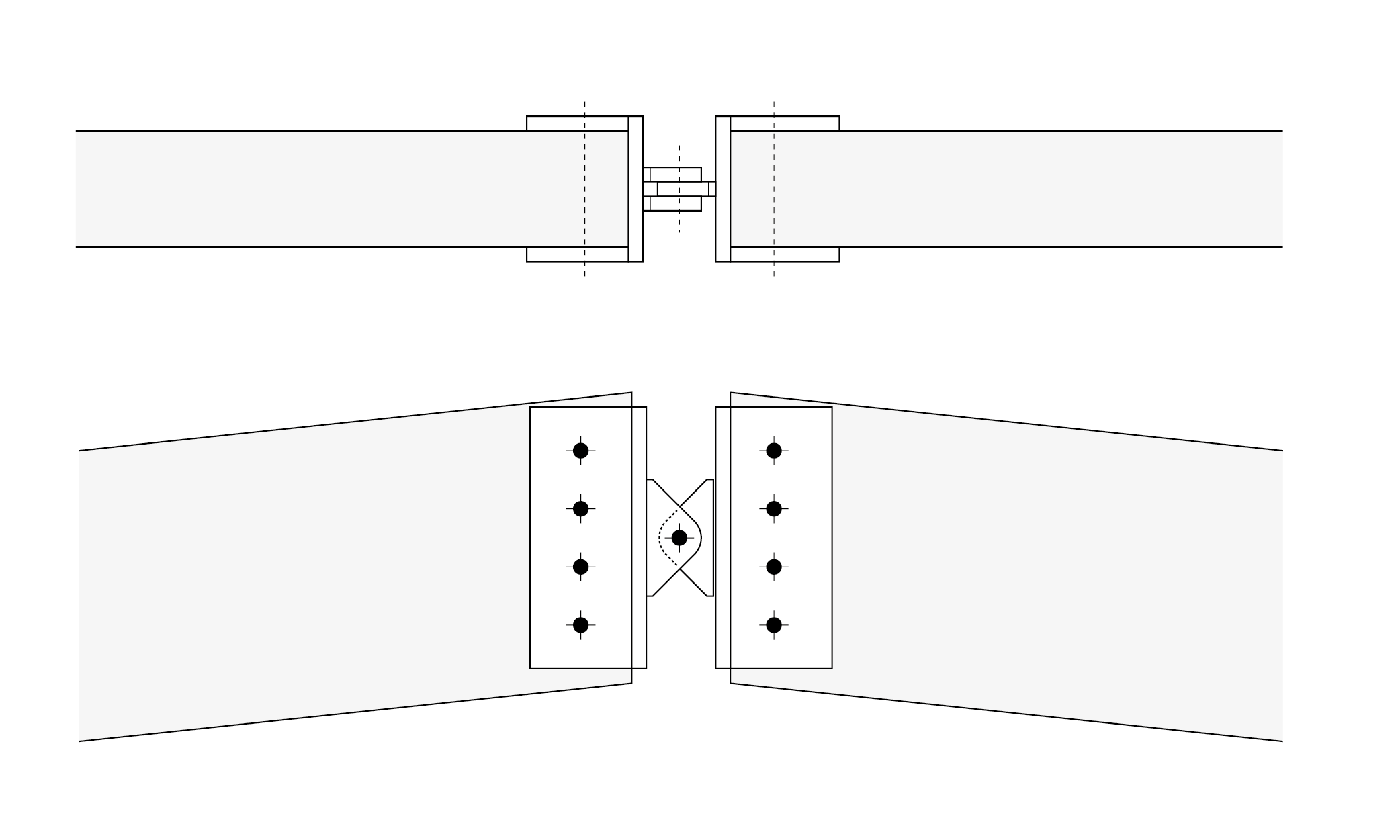

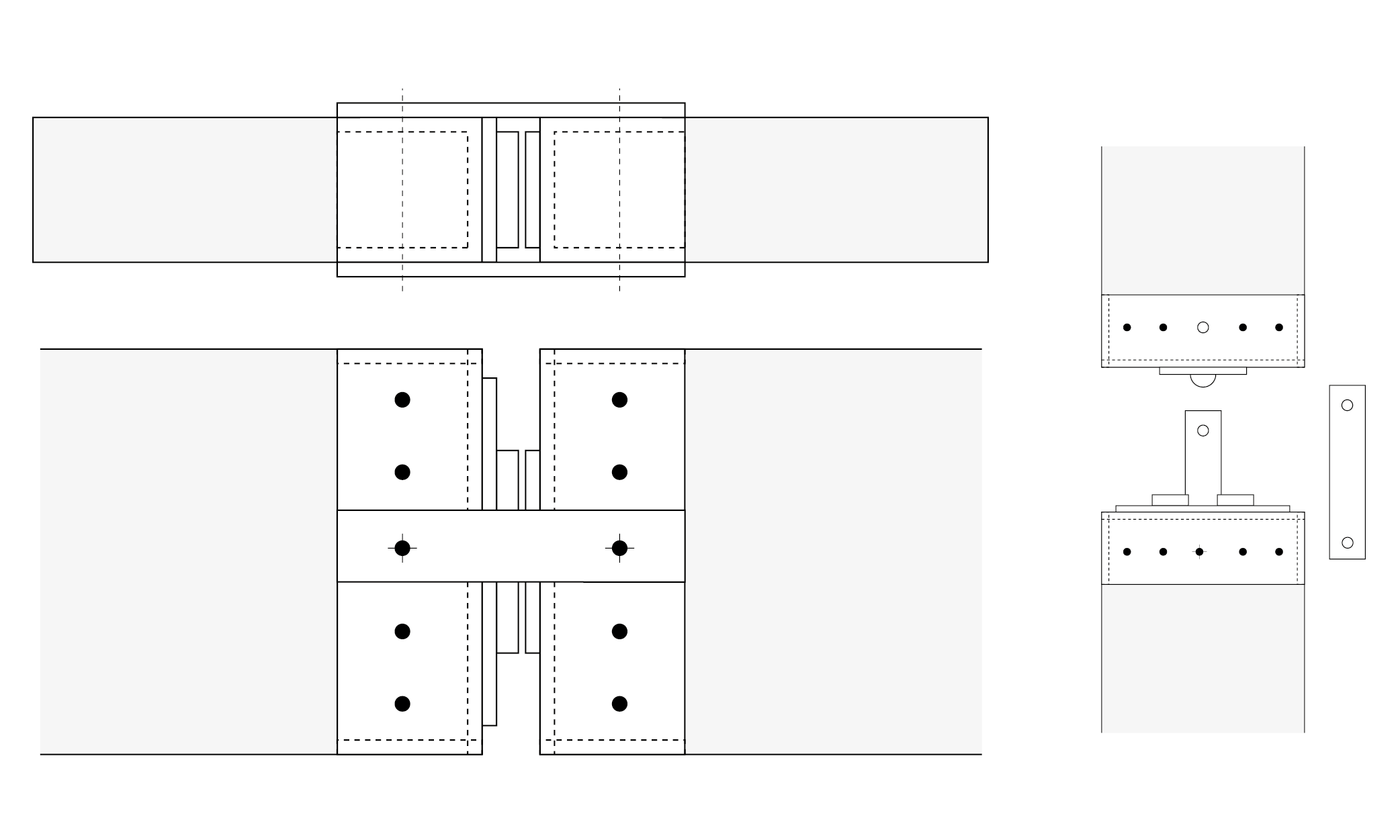

ligger op wand, gelaste stalen oplegging verbinding ligger-dubbele kolom, gebout ligger-ligger verbinding doorgaande ligger, stalen schoen (gerberligger)
Toelichting de bovenranden moeten zijdelings worden gesteund

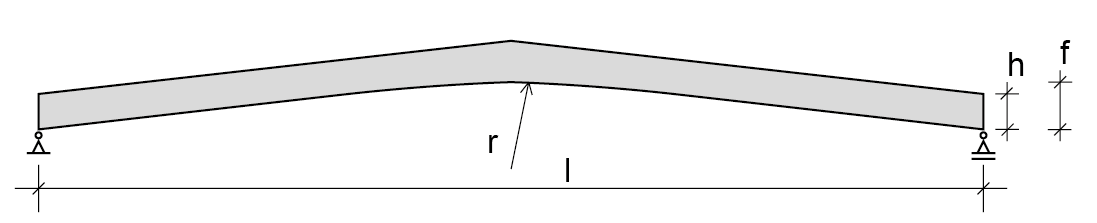

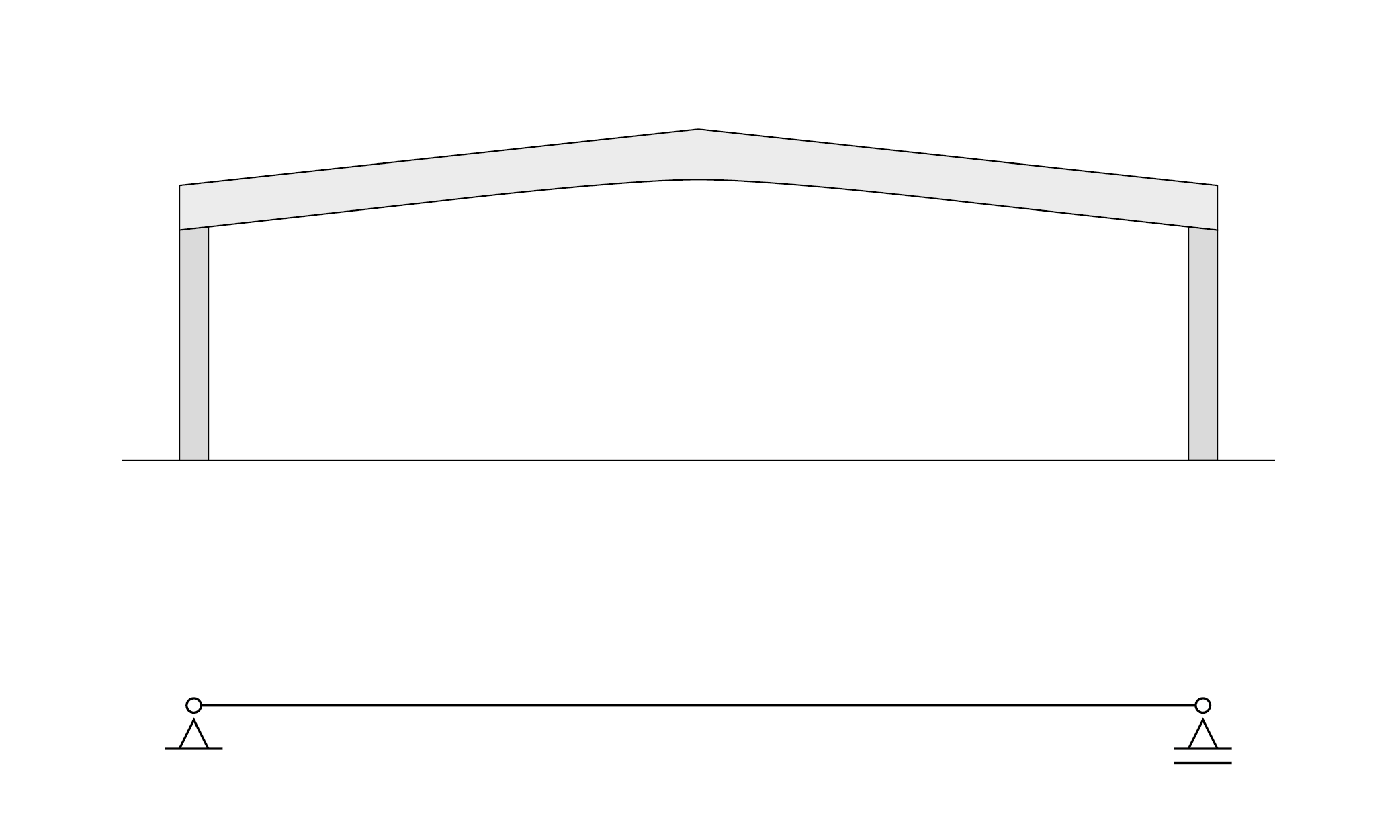

zadeldak ligger met hellende of gebogen boven- en onderrand (gelamineerd)
rechte ligger gelamineerd hout
l=7 tot 40m
h.o.h.=5 à 7m
h=l/14 à l/18
f=l/5 à l/10
r>6m
Verschijningsvormen 1 2 3
Details 4 5 6

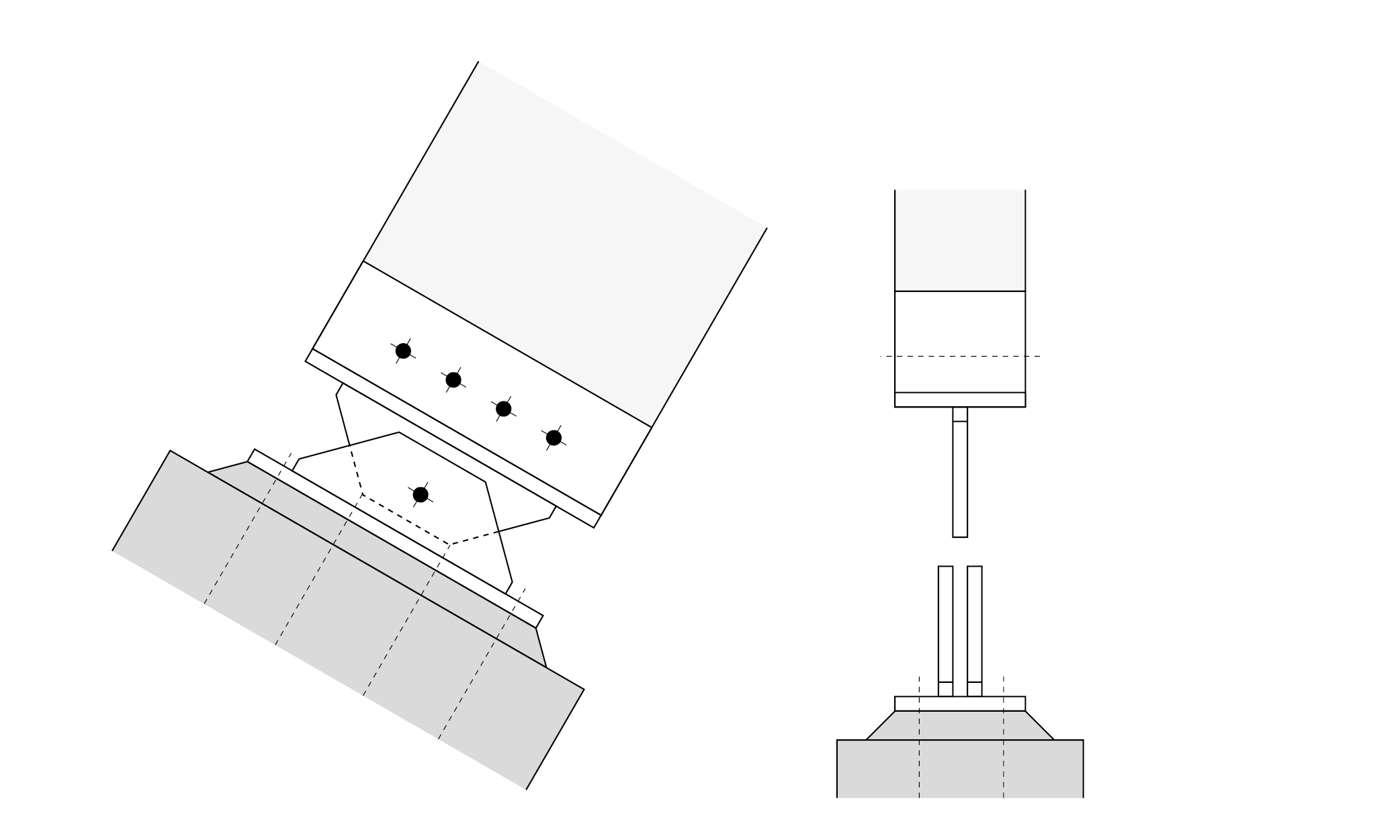

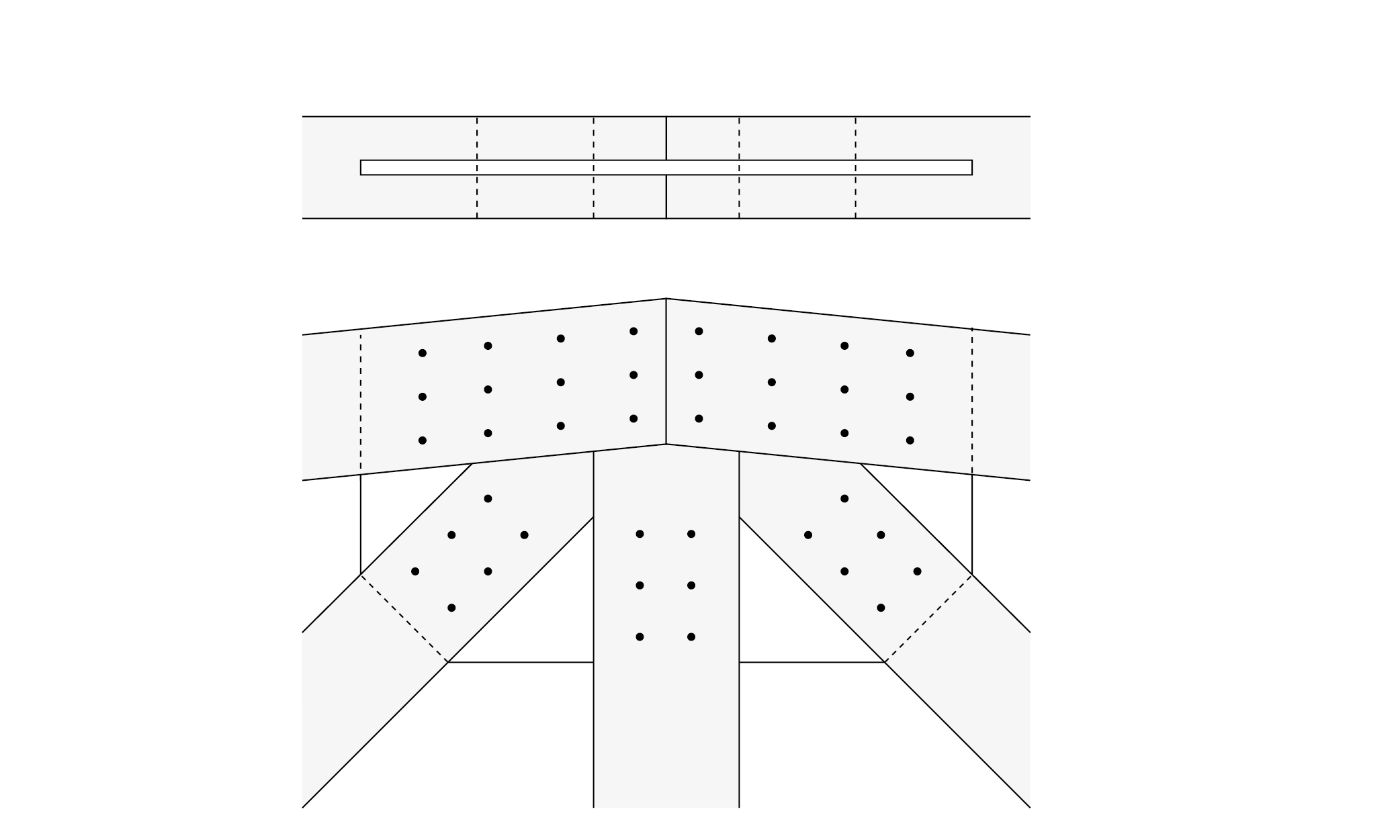

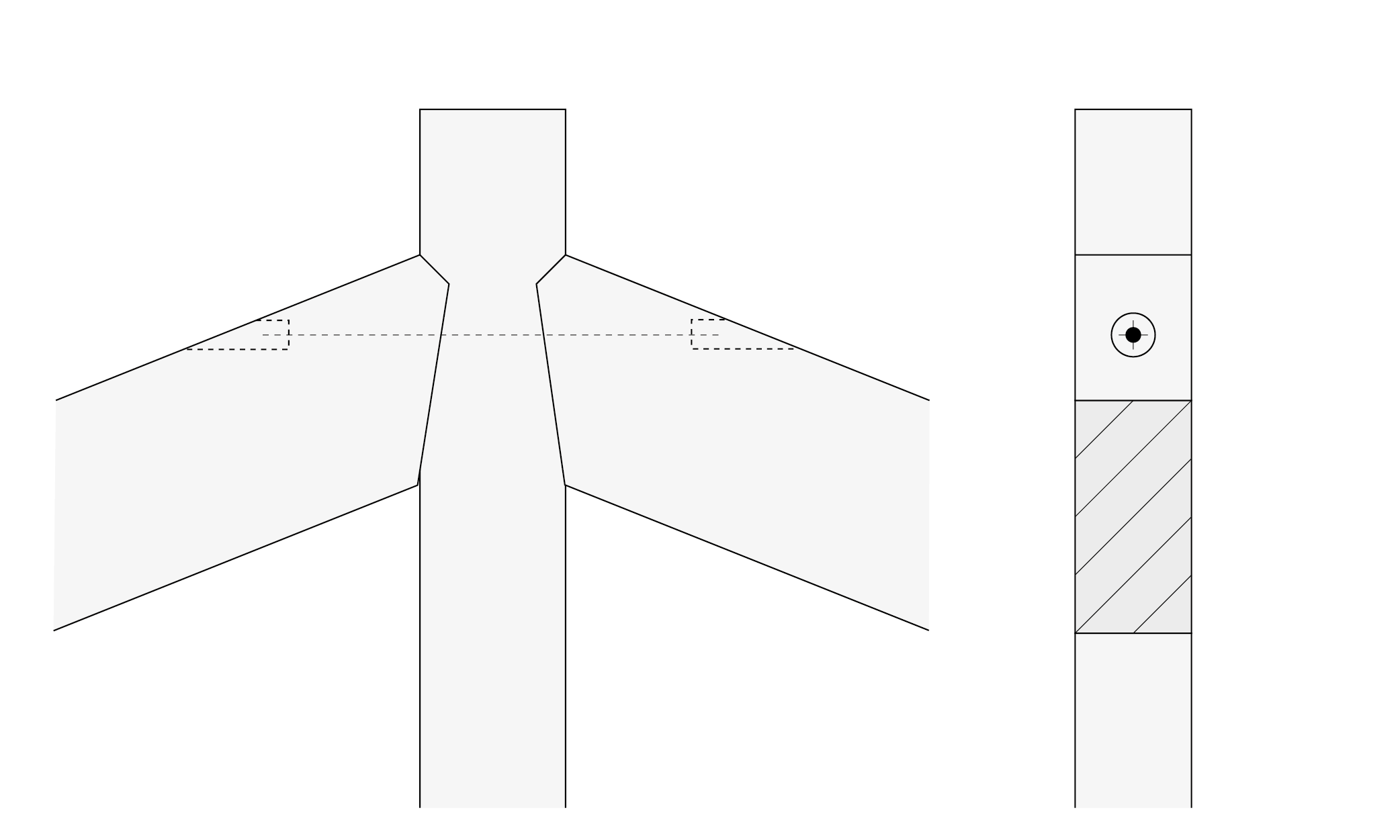

ligger-kolom verbinding, genagelde platen oplegging op wand, zuiver scharnier, met slobgat, geschroefde stalen plaat gording-hoofdligger verbinding middels stalen schoen. belasting afdracht bovenop hoofdligger
Toelichting De bovenranden moeten zijdelings worden gesteund
LET OP: Door de gebogen vorm van de ligger ontstaan er trekspanningen loodrecht op de houtvezels: Kans op scheuren

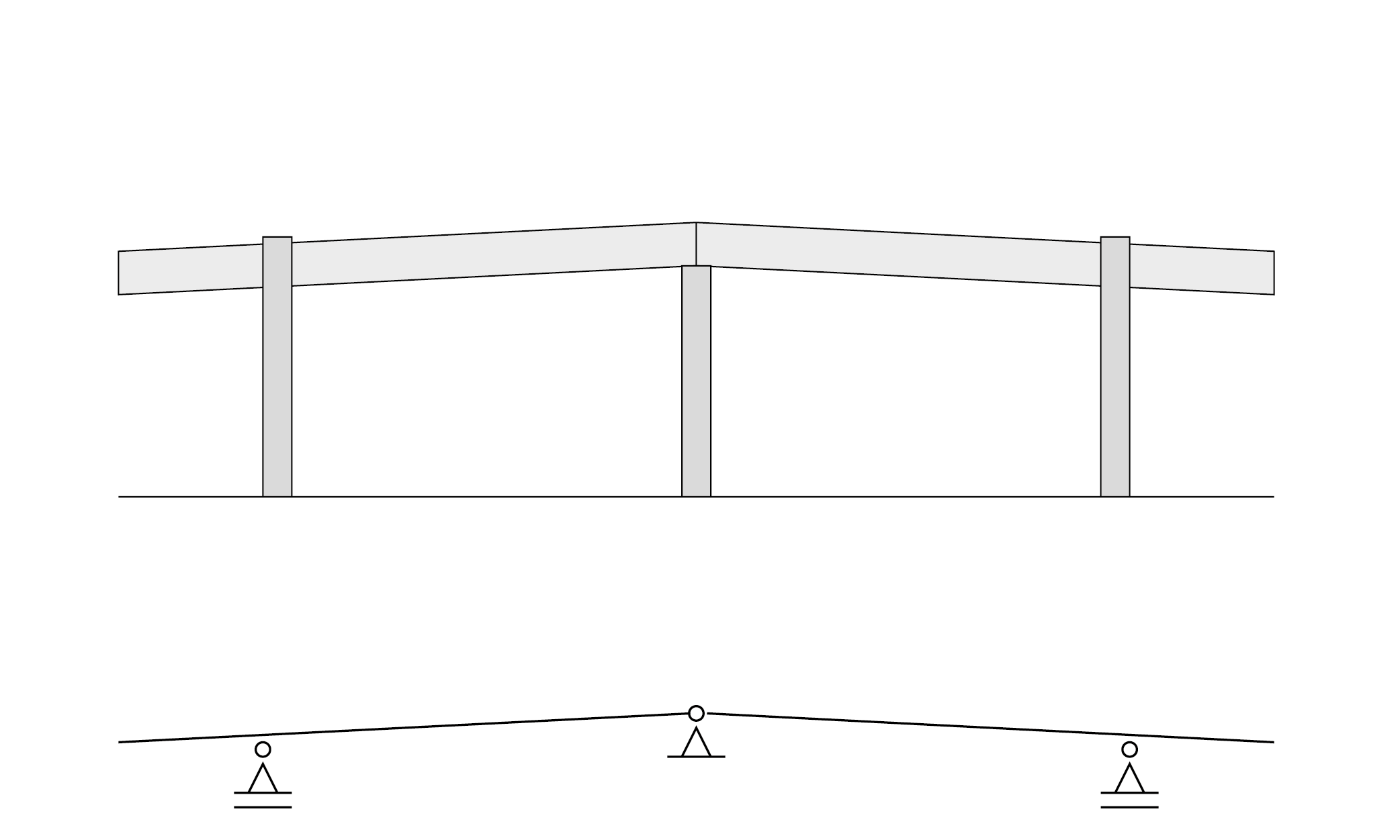

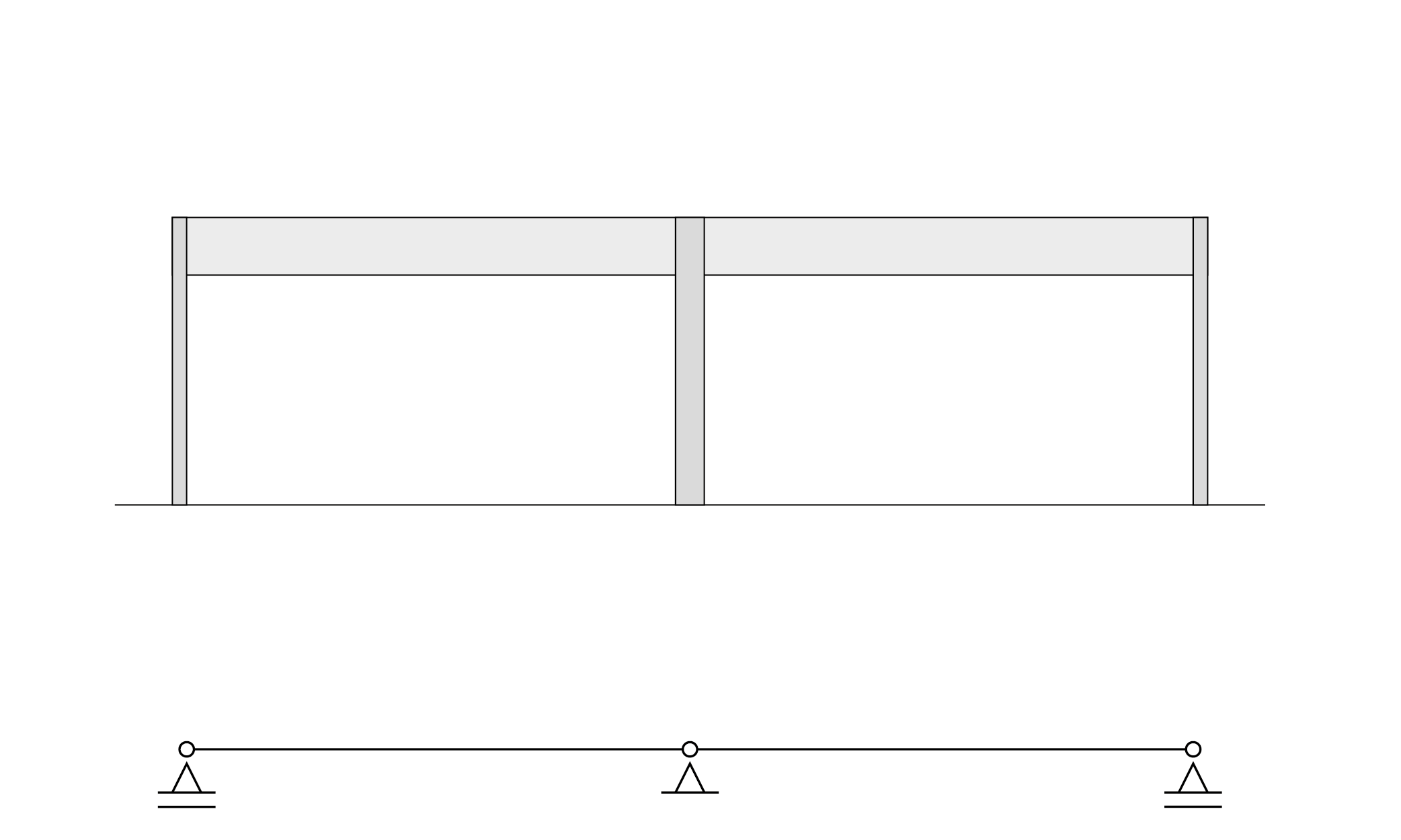

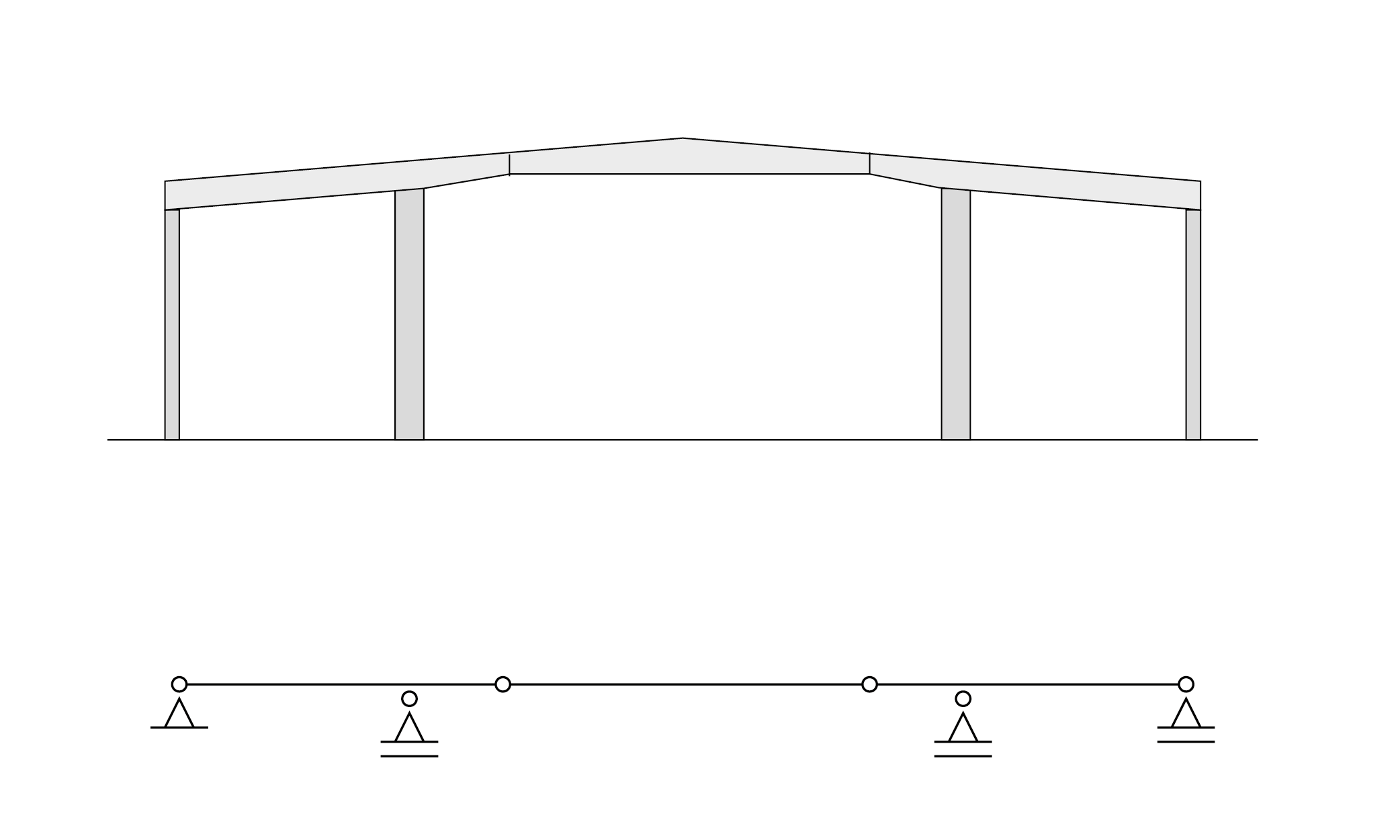

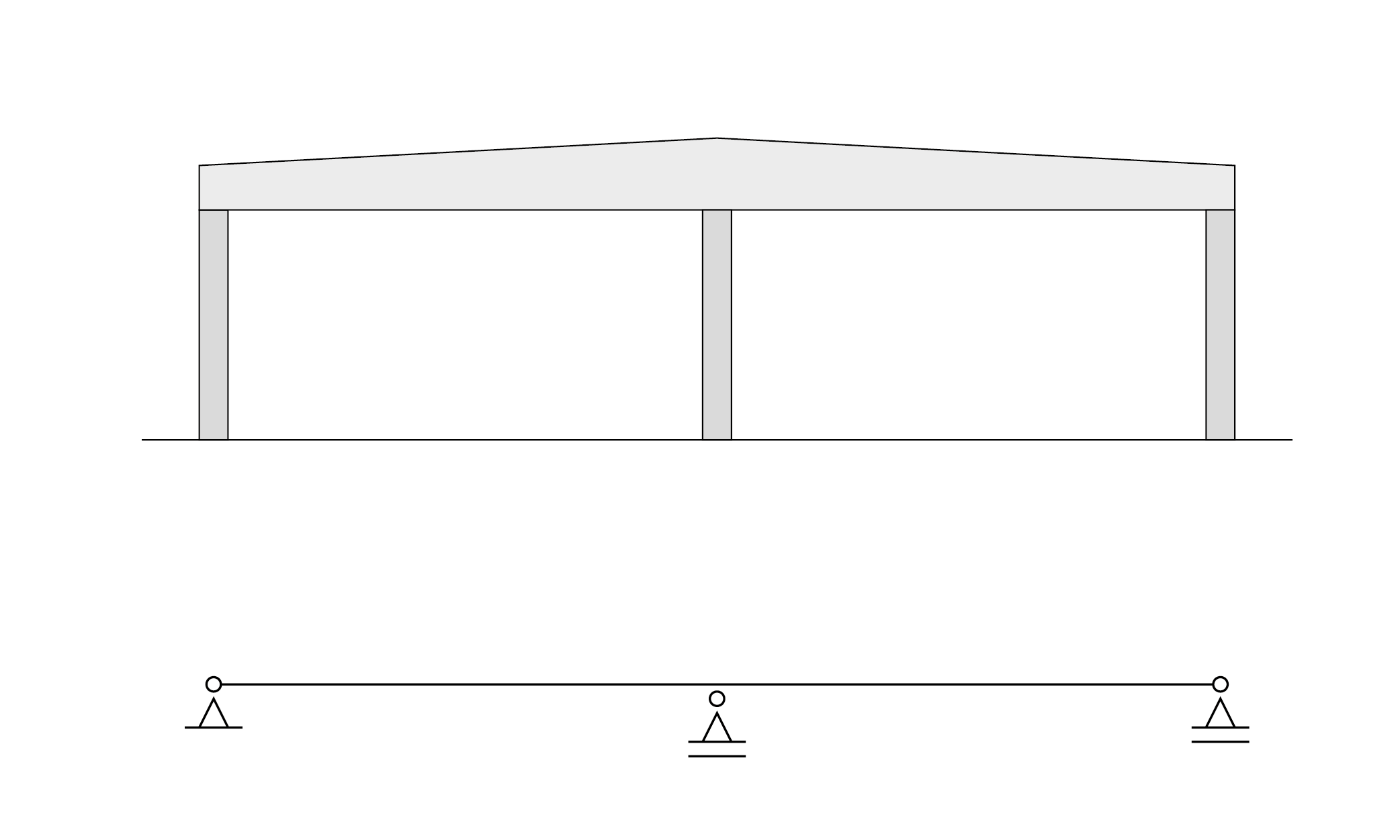

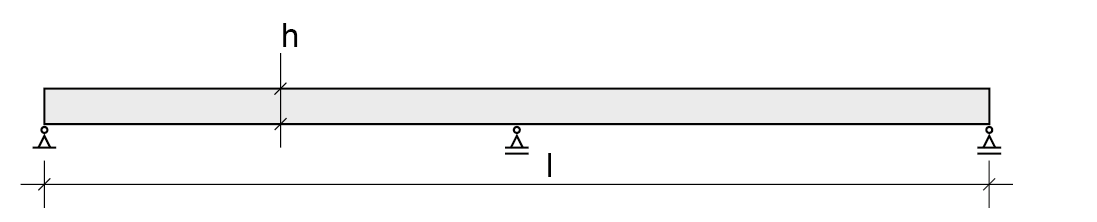

ligger op meerdere steupunten
rechte ligger gelamineerd hout
l=6 tot 30m
h.o.h. (<)5m
h=l/34
h.o.h.=5 à 8m
h=l/30

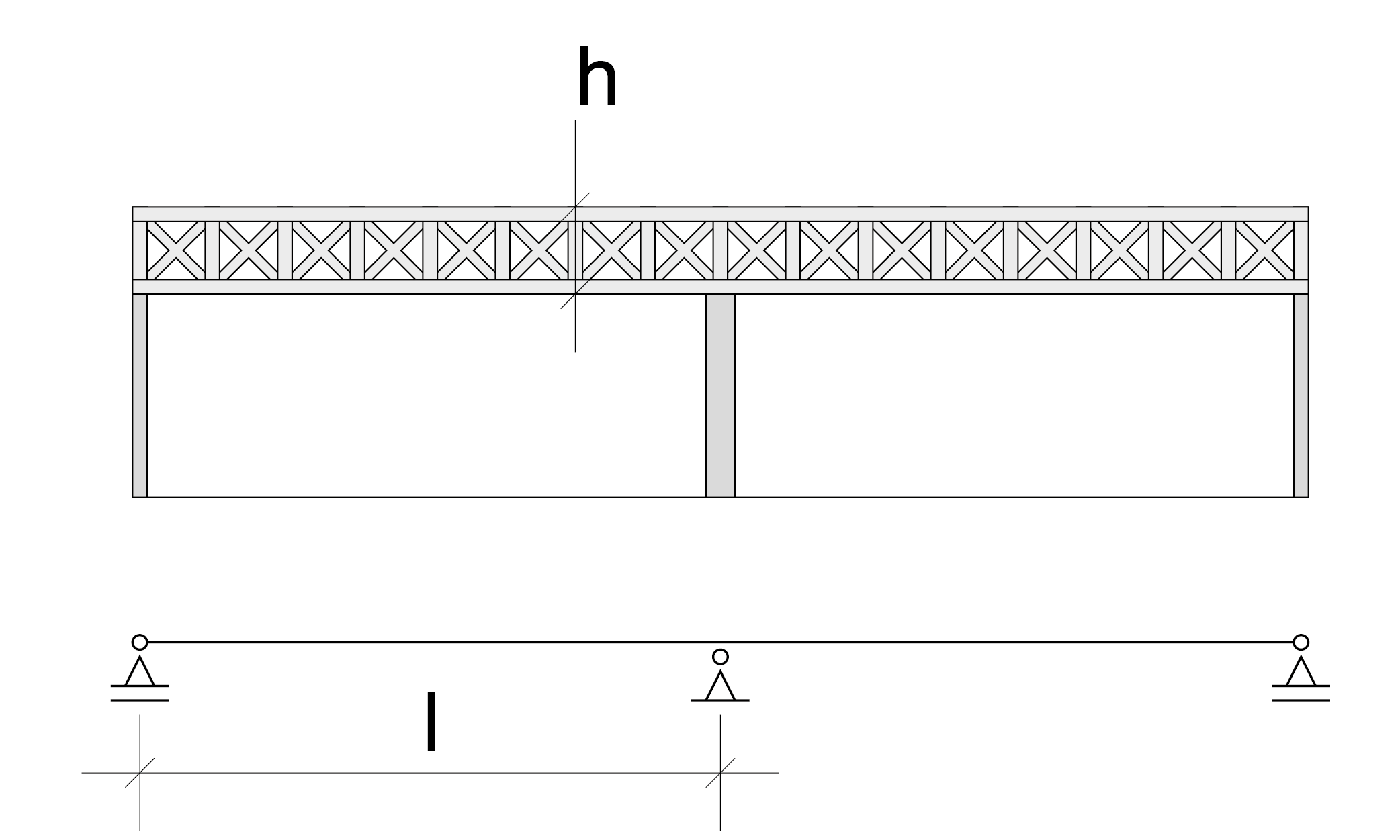

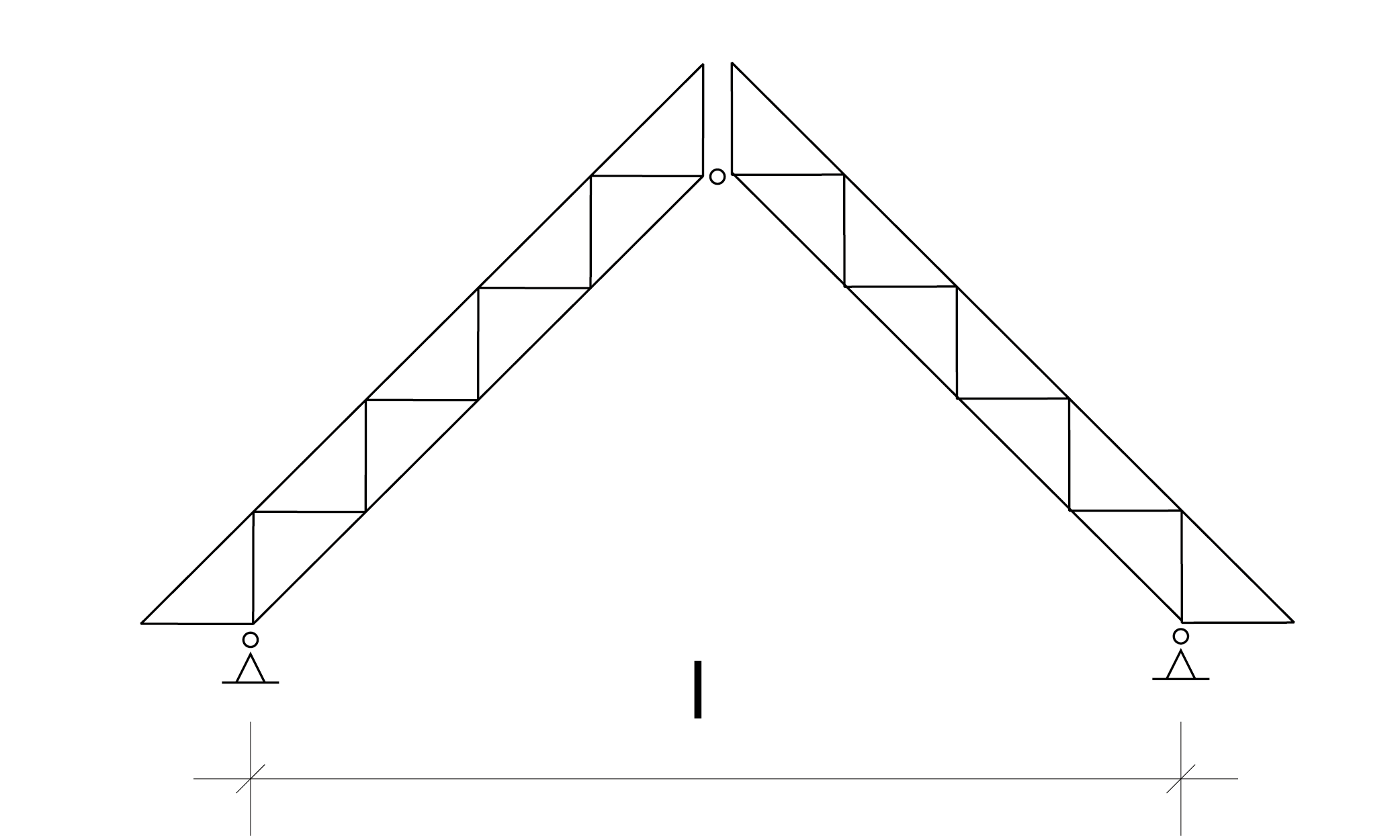

Verschijningsvormen 1 2 vakwerkliggers gelamineerd hout
l=10 tot 80m
h.o.h.=2 à 5m
h=l/16 à l/18
Details 4 5 6

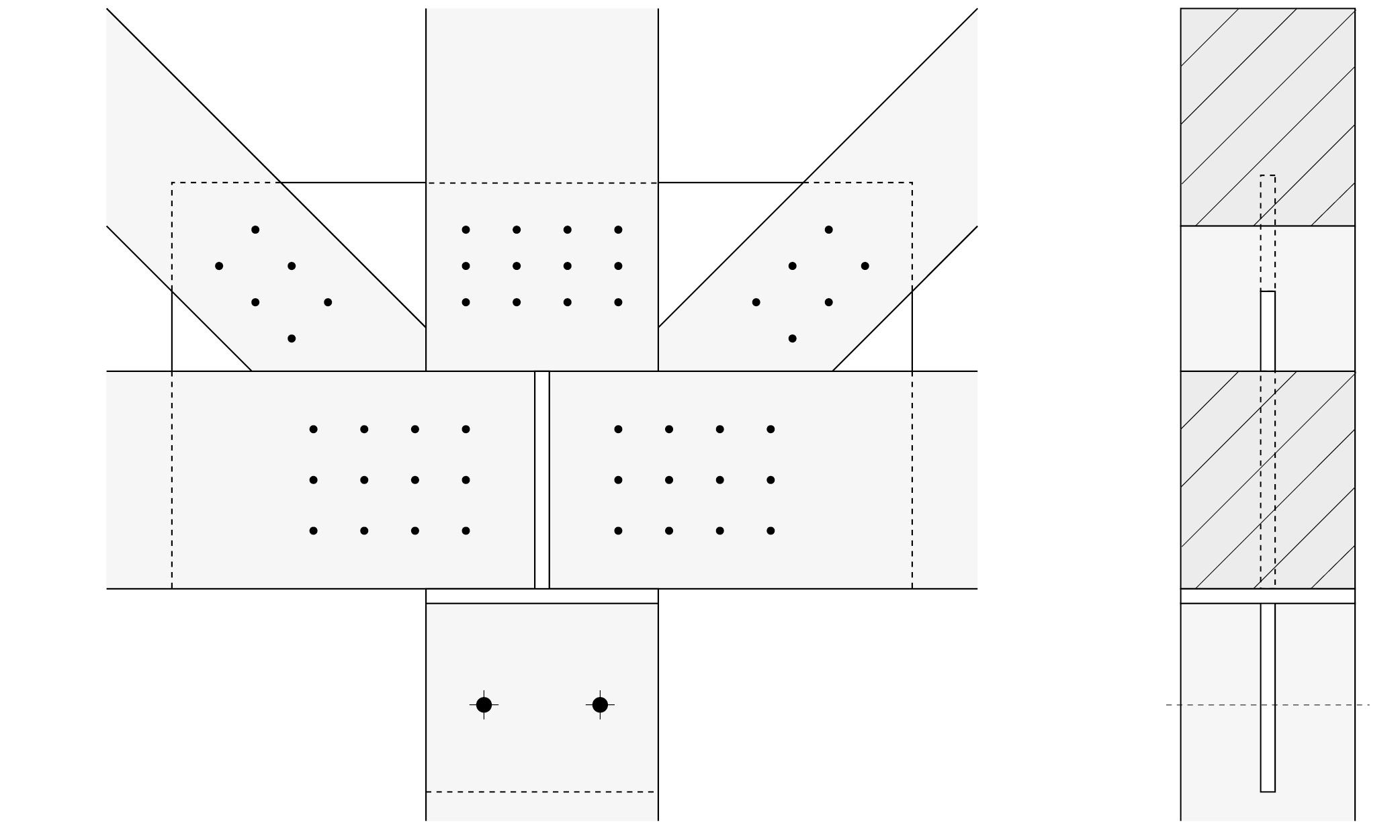

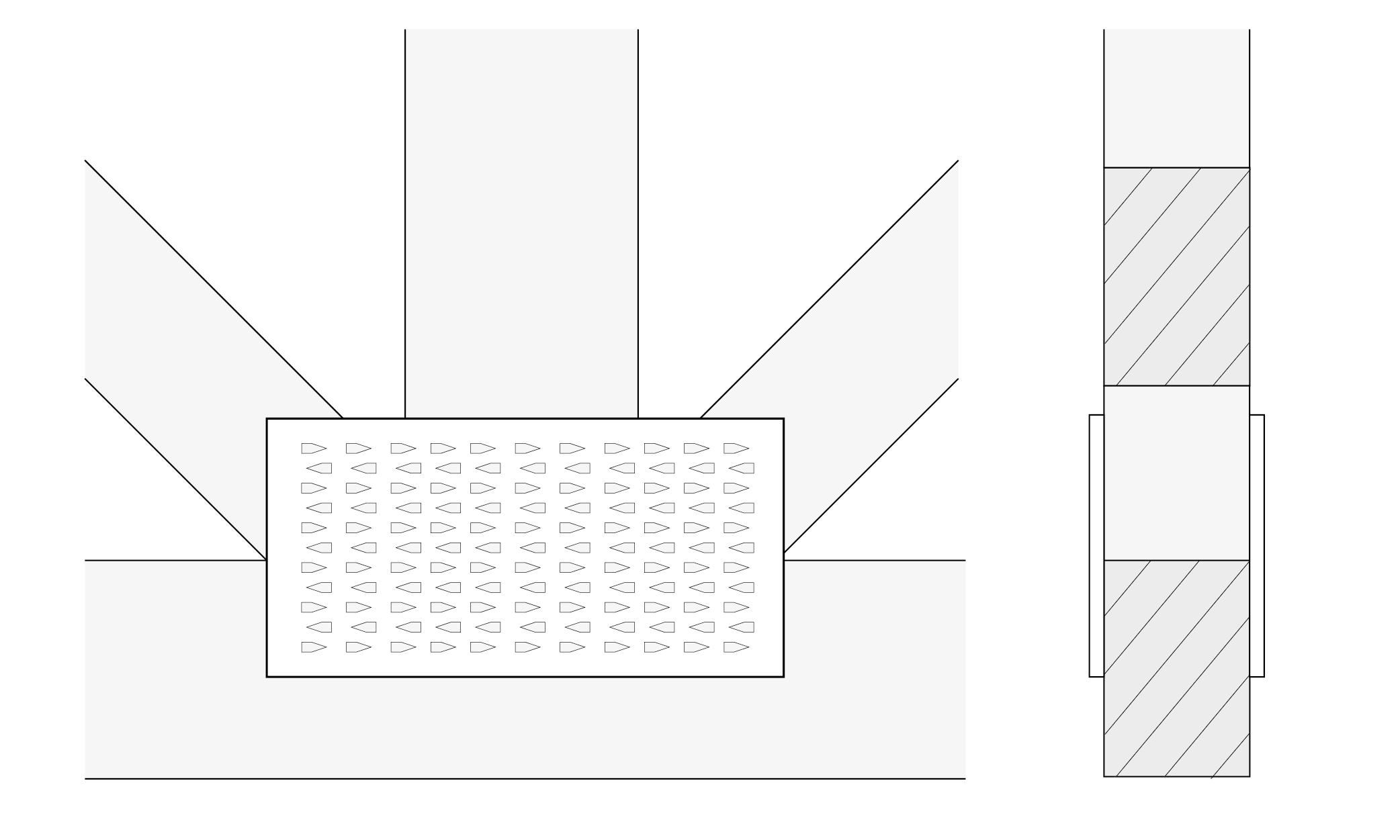

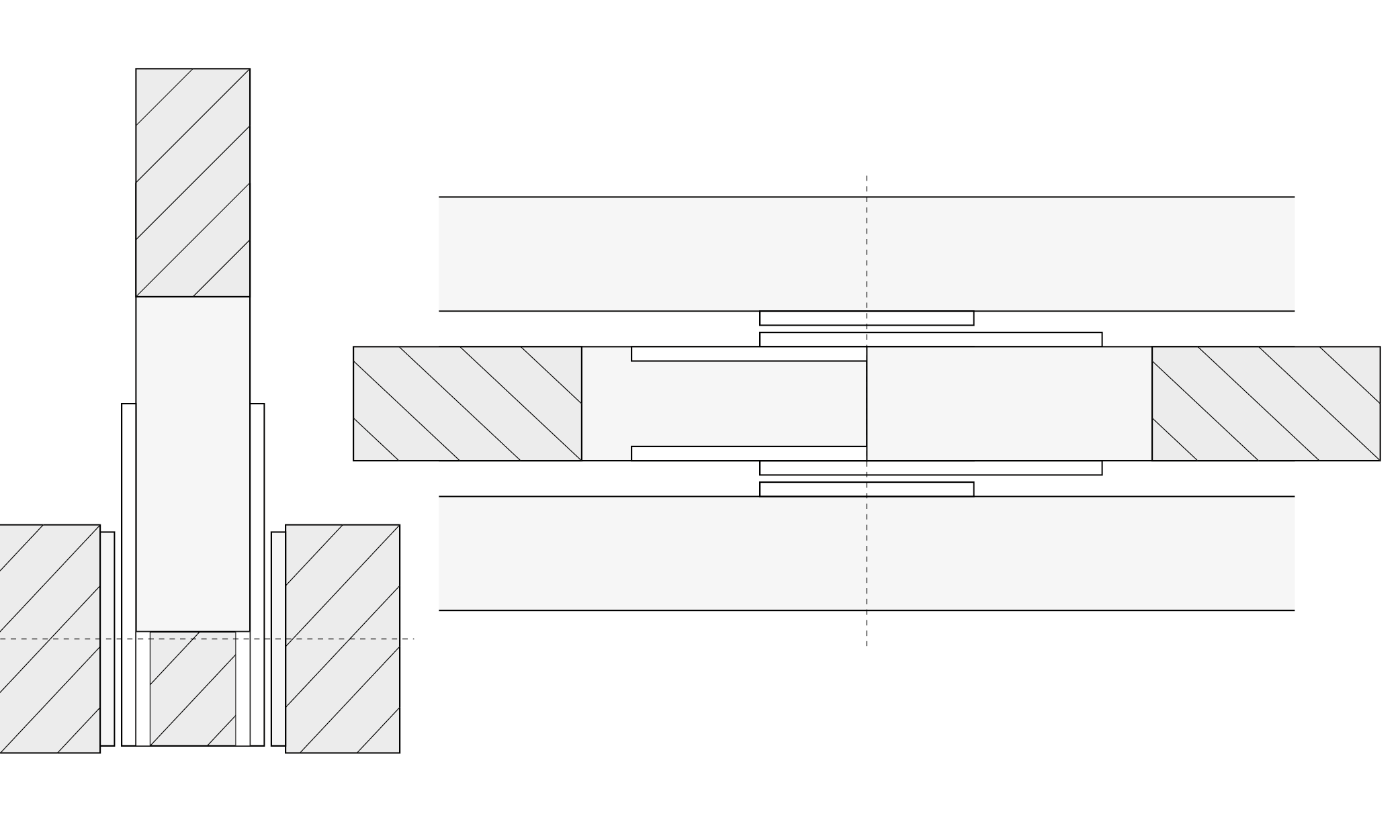

ligger-ligger verbinding, ingefreesde stalen plaat oplegging voor zware lasten, gelast verbinding in vakwerk (en kolom) m.b.v. koppelplaat, ingefreesd, stiften
Toelichting De bovenranden moeten zijdelings worden gesteund

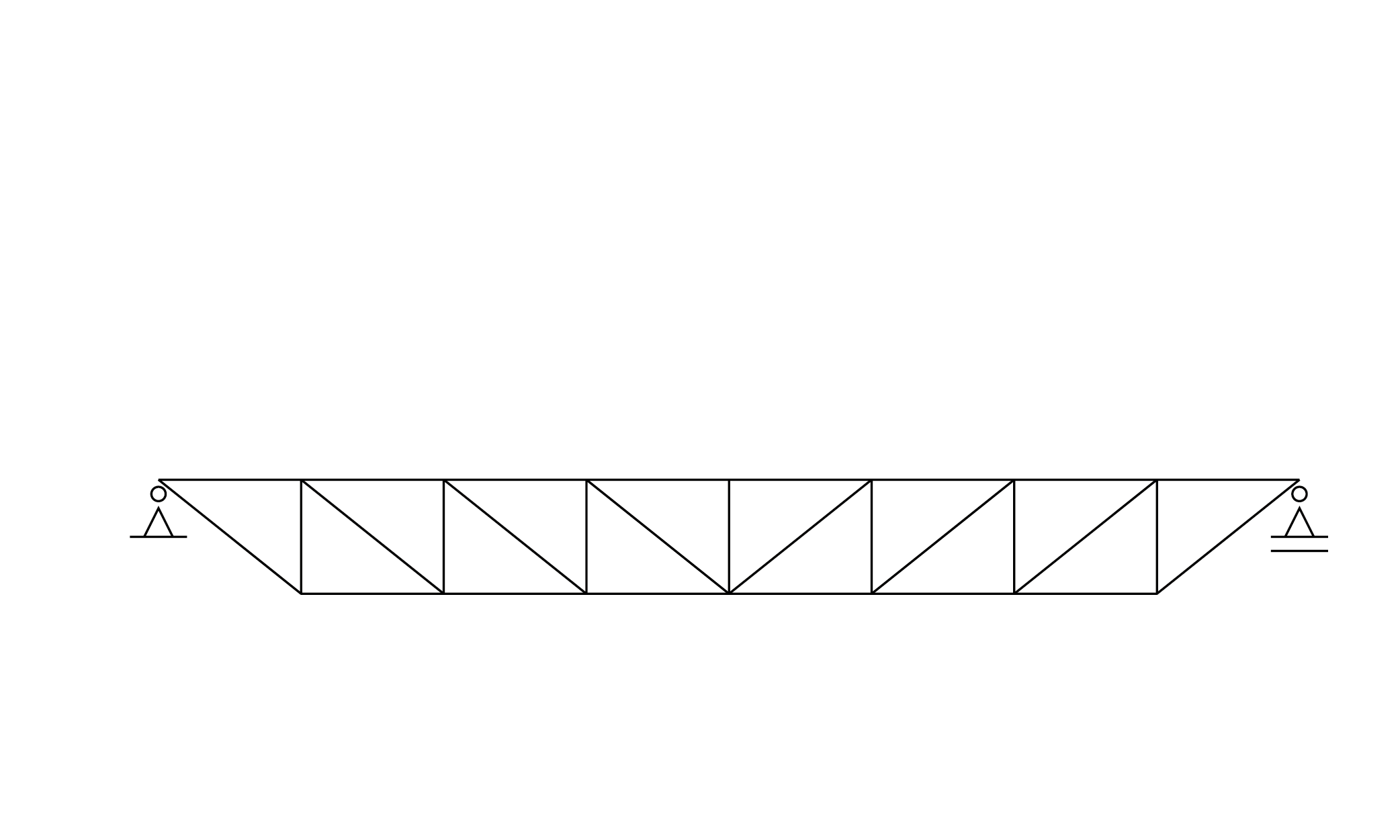

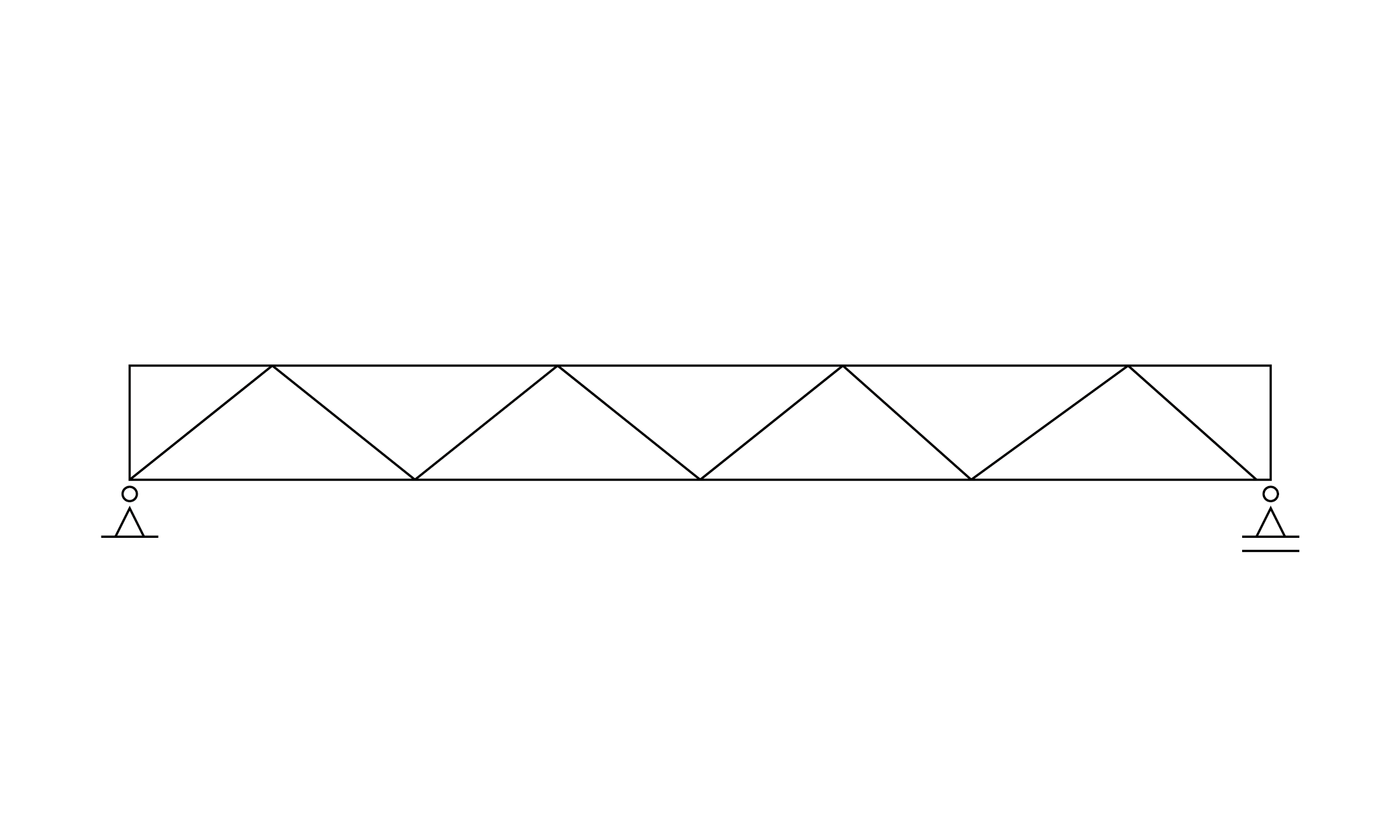

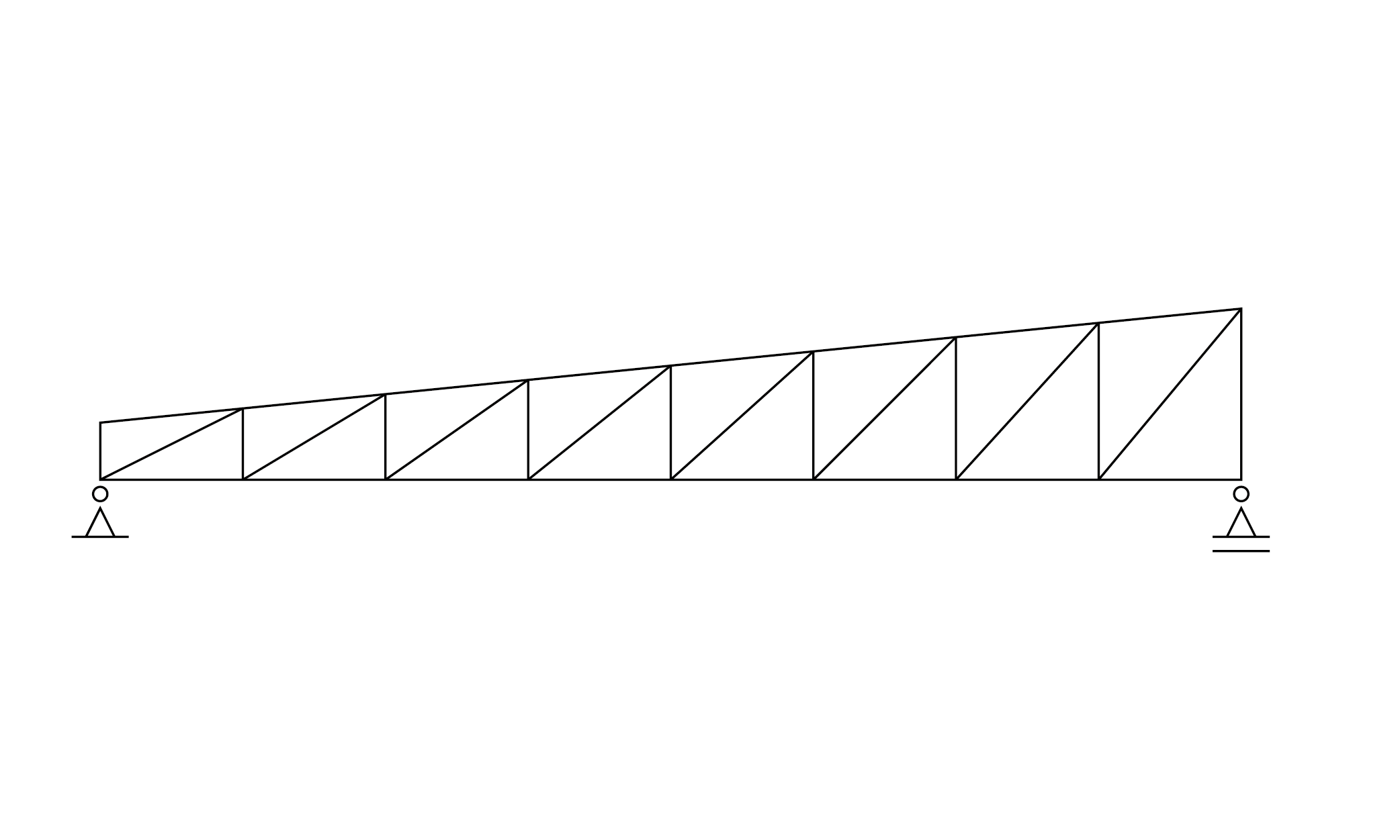

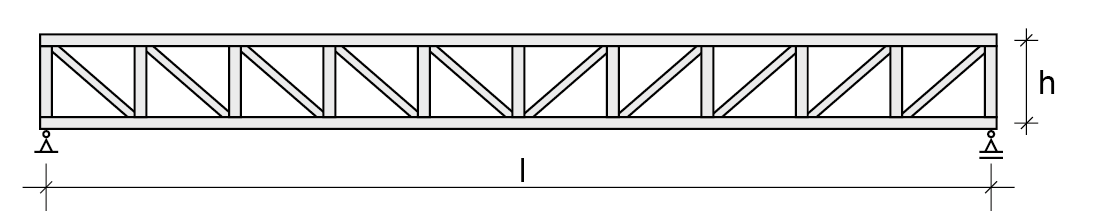

rechte vakwerkligger
rechte ligger gezaagd hout
l=5 tot 25m
h.o.h.=2,5 à 6m
h=l/10 à l/14

gelamineerd hout
l=20 tot 80m
h.o.h.=2,5 à 6m
h=l/10 à l/15
Verschijningsvormen 1 2 4
Details 4 5 6

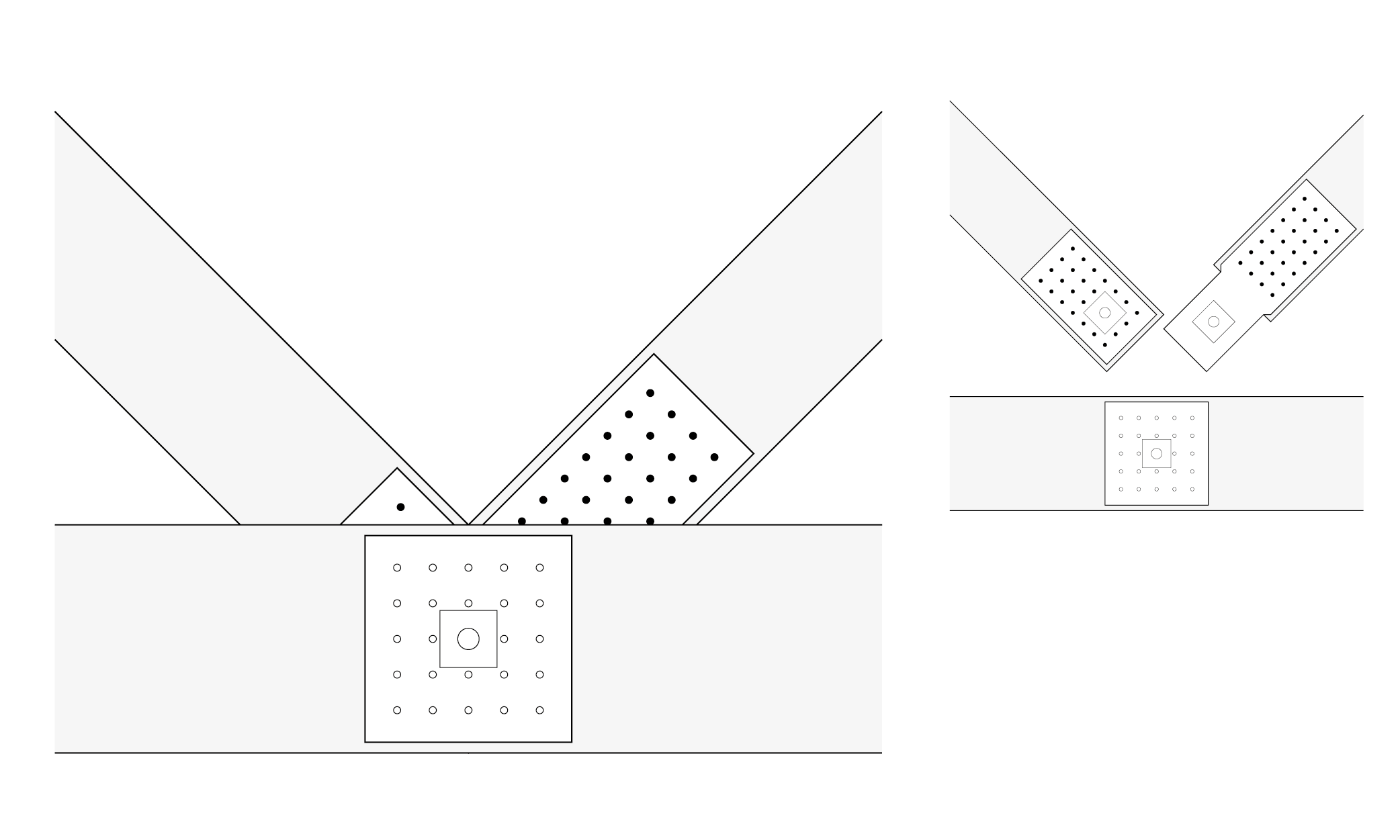

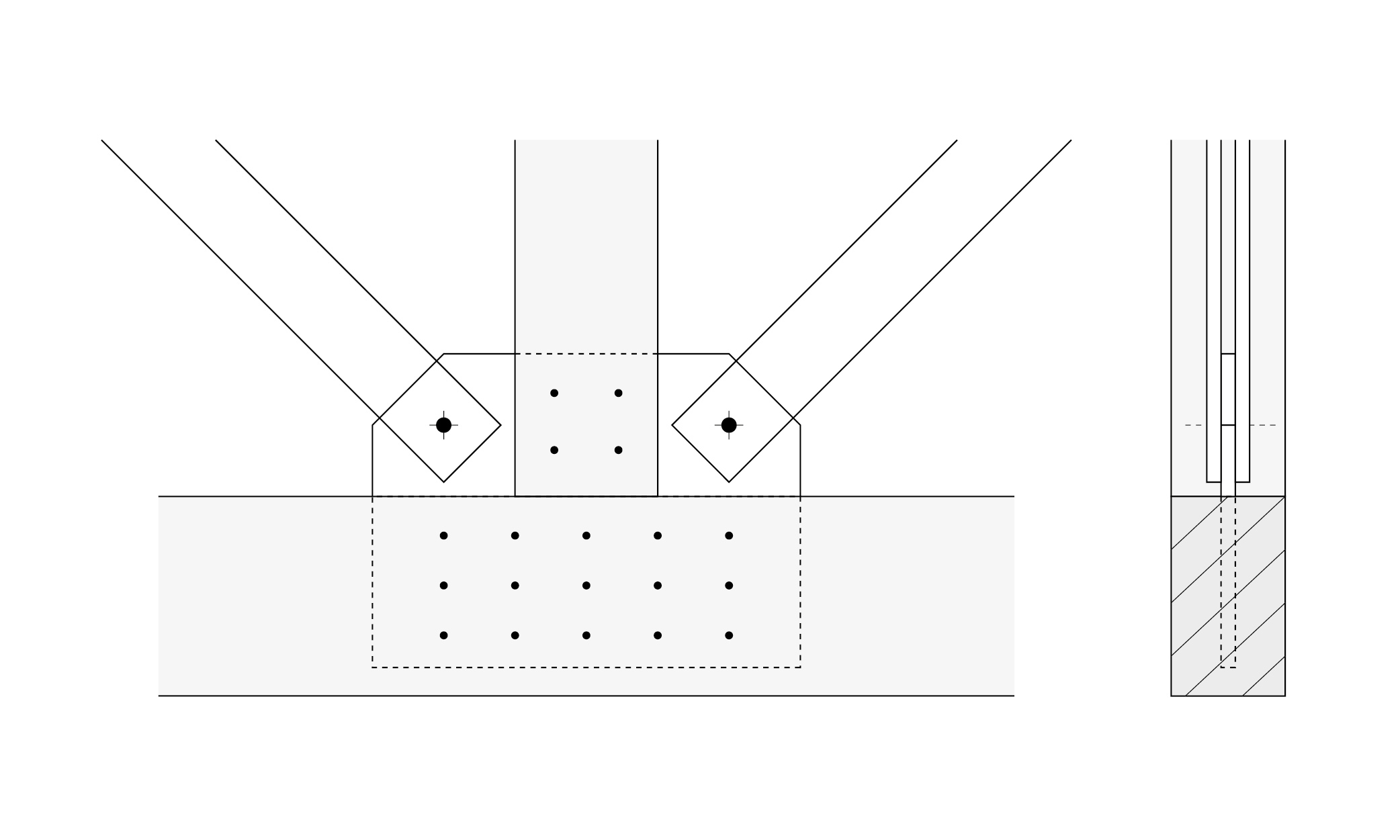

verbinding trekstaven (stalen strip), onderrand en drukstaaf (koppelplaat) verbinding onderrand en diagonalen, geschroevde stalen platen, stalen as verbinding onderrand en diagonalen, geschroevde stalen platen, stalen
Toelichting De (gedrukte) bovenranden moeten zijdelings worden gesteund bij alle vakwerken. Bij vakwerken van het type 1 moet ook de onderrand zijdelings worden gesteund omdat de trekband weg kan klappen.

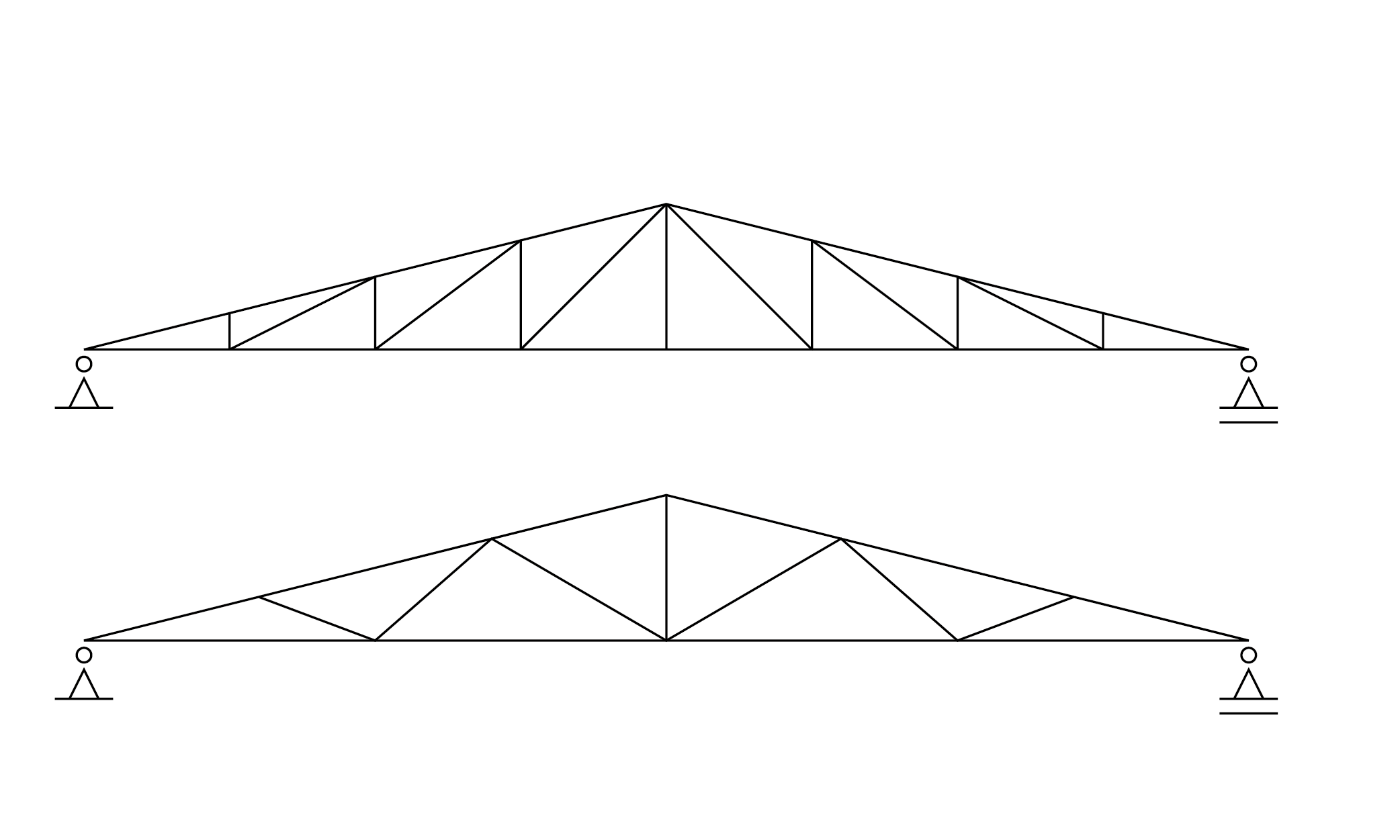

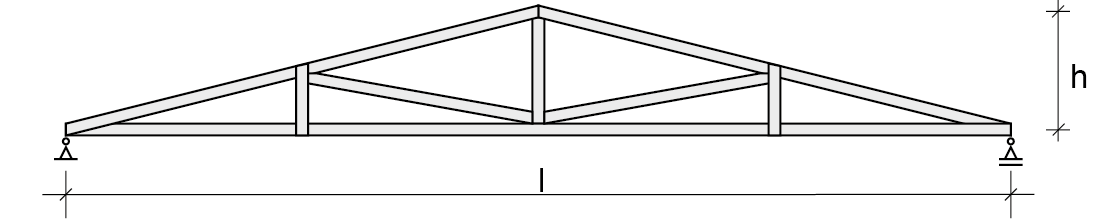

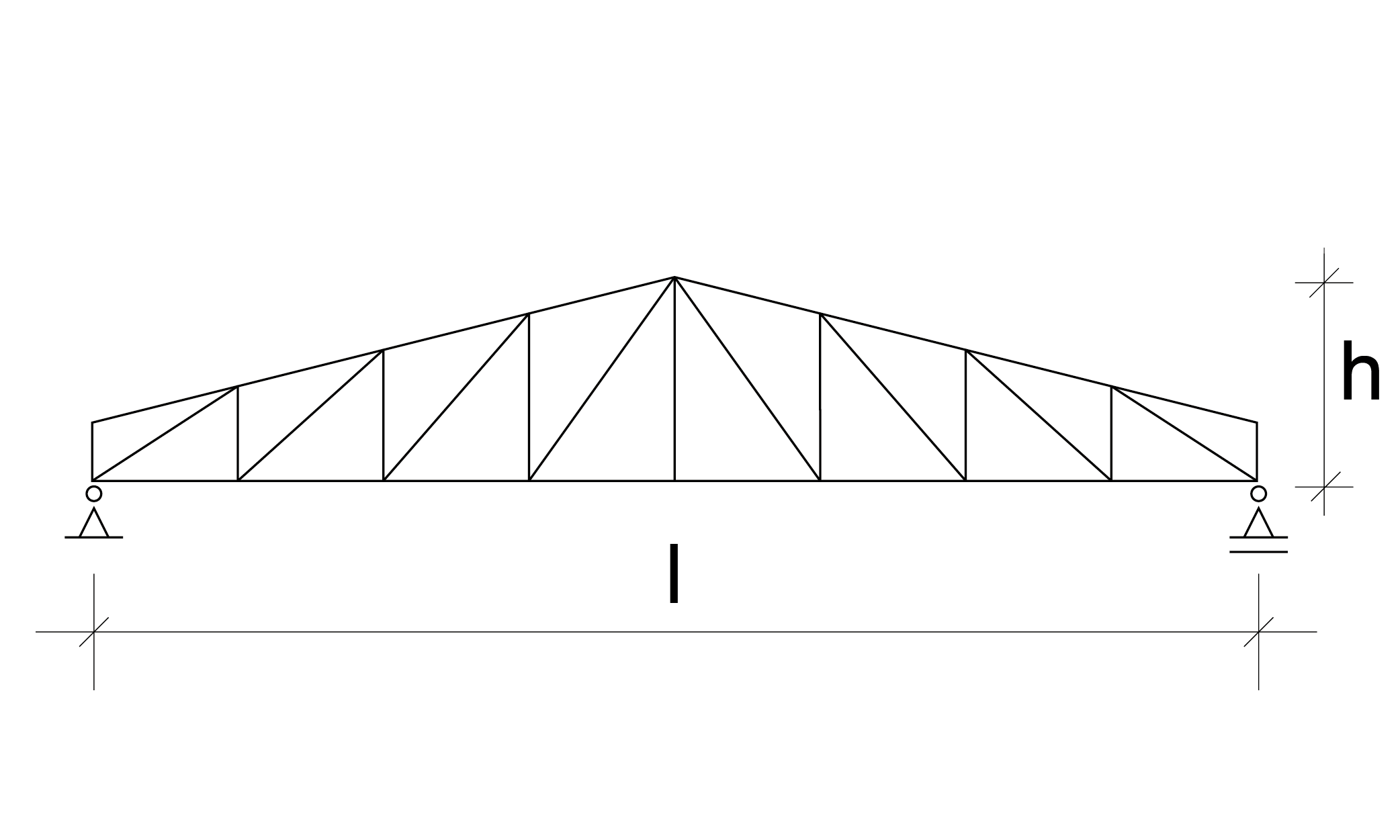

driehoekig- en trapeziumvormig vakwerk
rechte ligger gelamineerd hout
l=7,5 tot 30m
h.o.h.=3 à 7m
h=l/10 à l/15
Verschijningsvormen 1 2 zadeldak gelamineerd hout
l=7,5 tot 35m
h.o.h.=4 tot 10m
h=l/12
Details 4 5 6
Toelichting De bovenranden moeten zijdelings worden gesteund

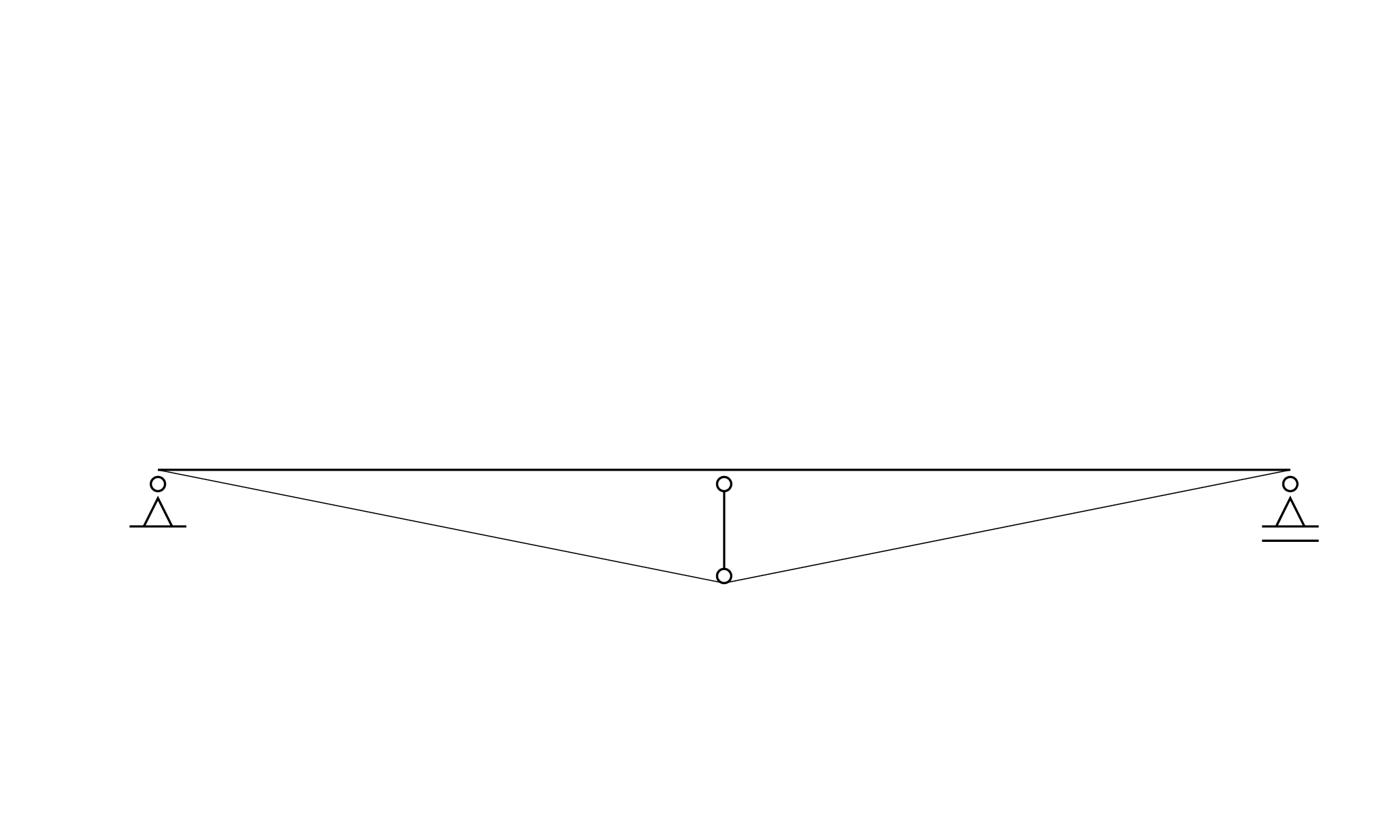

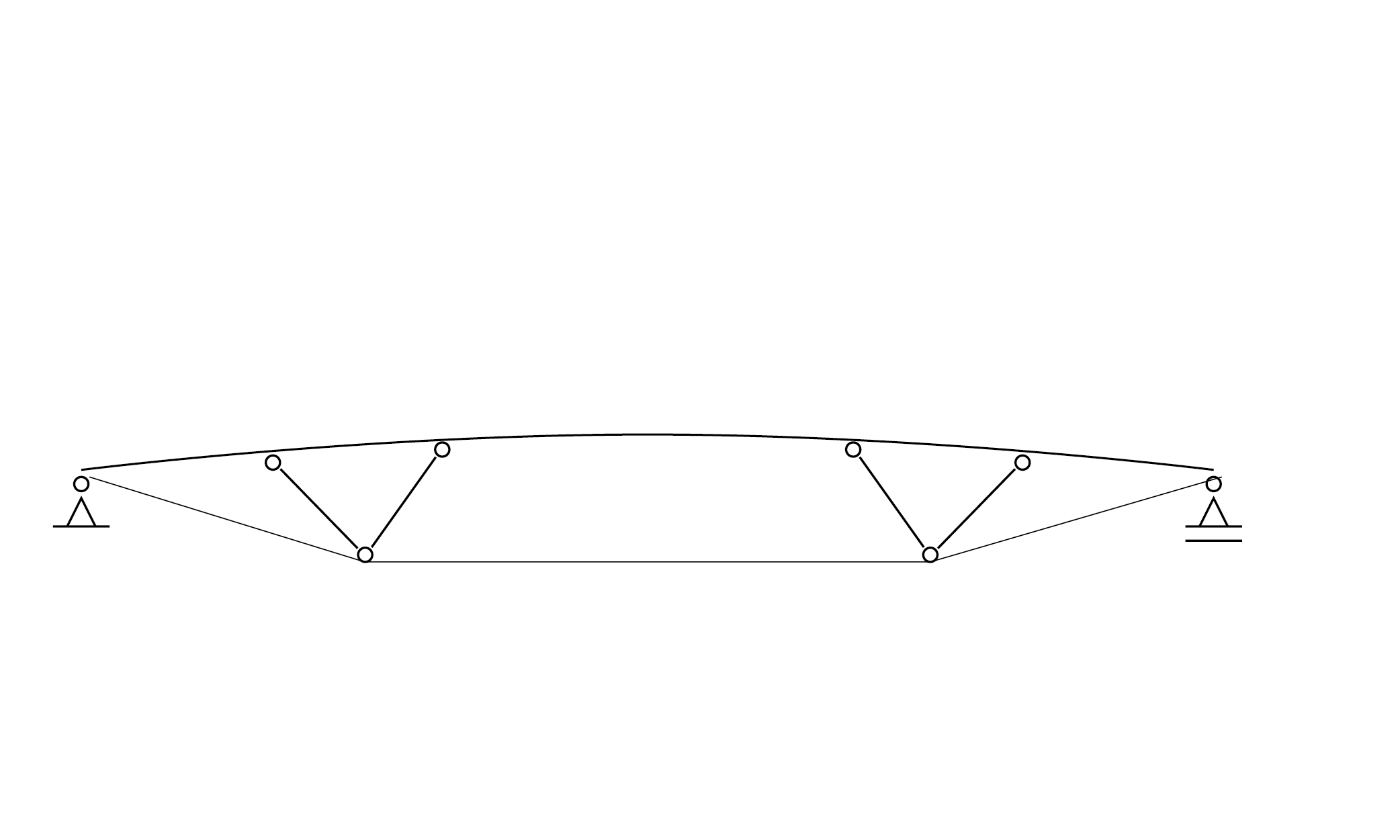

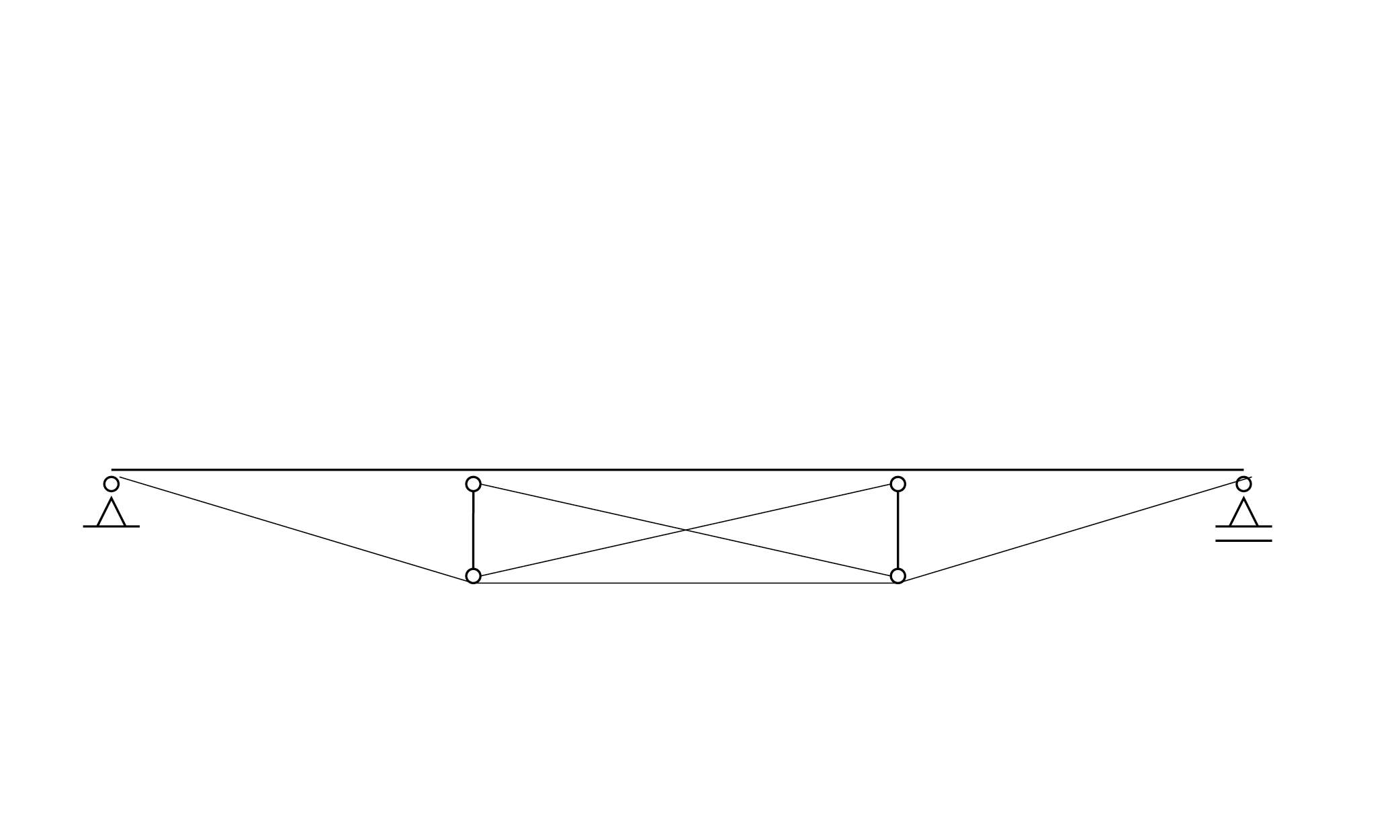

onderspannen ligger
rechte ligger gelamineerd hout
l=8 tot 80m
h=l/15 à 1/20
Verschijningsvormen 1 2 4
Details 4 5 6

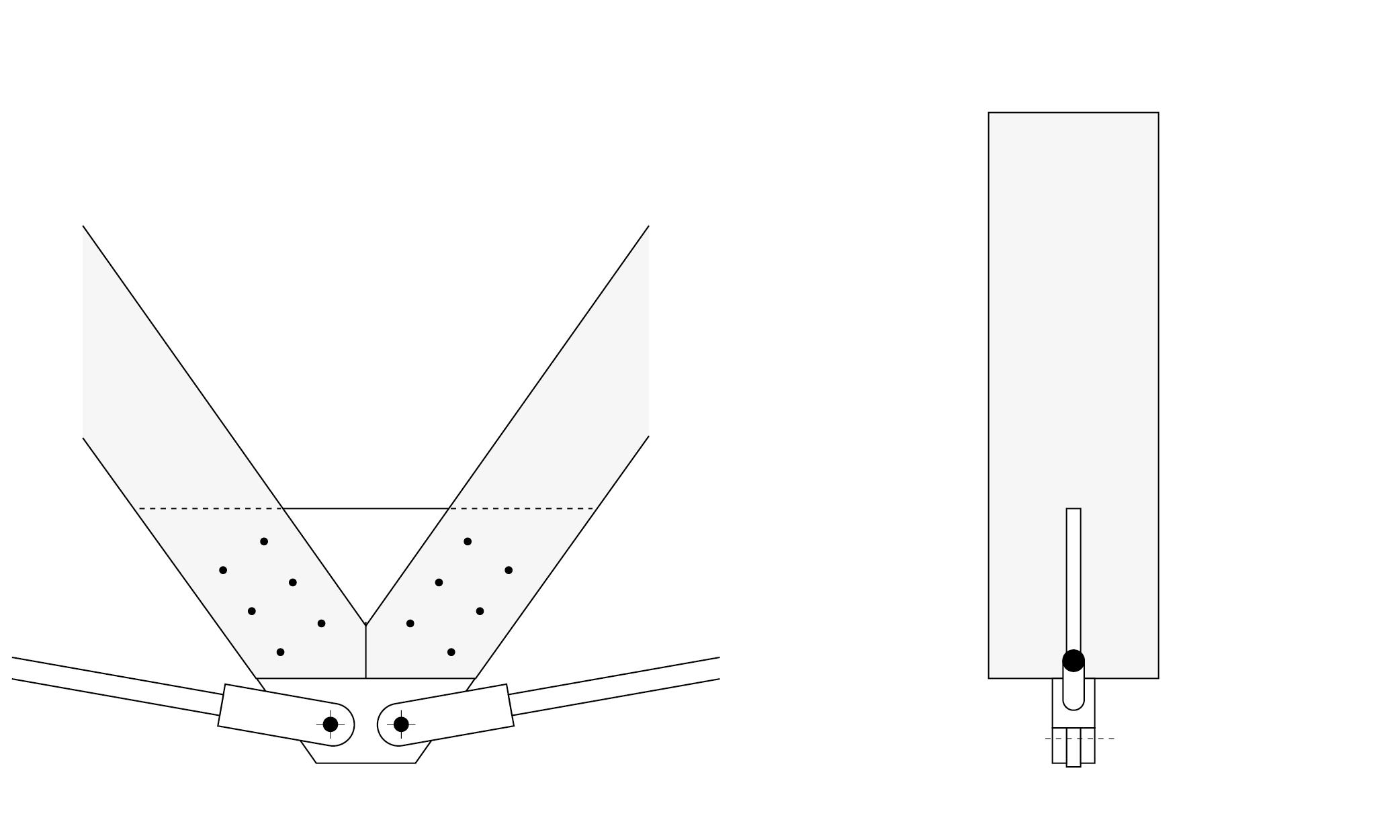

trekband bij de oplegging aansluiting trekstaven en drukstaaf, ingefreesde gelaste platen aansluiting trekstaven diagonalen, koppelplaat, stiften
Toelichting De bovenranden moeten zijdelings worden gesteund. Ook moet de onderrand zijdelings worden gesteund, of in de bovenrand worden ingeklemd omdat de trekband anders weg kan klappen.

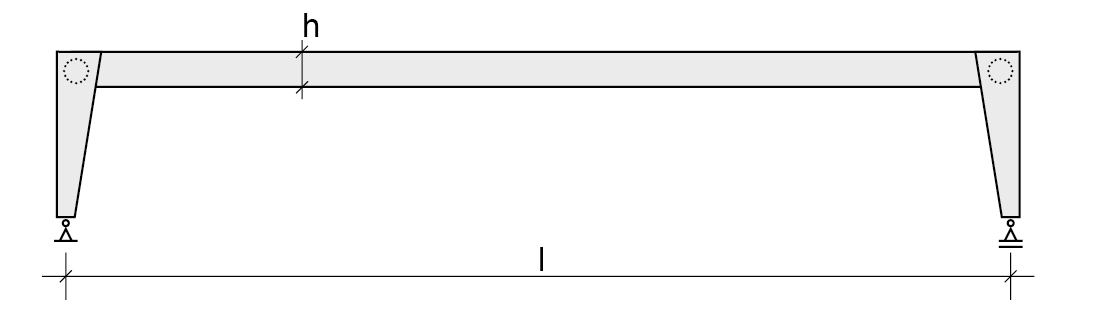

portaalspant
rechte ligger gelamineerd hout
l=10 tot 40m
h.o.h.=4 à 8m
h=l/15 à l/23
Verschijningsvormen 1 2
Details 4 5 6

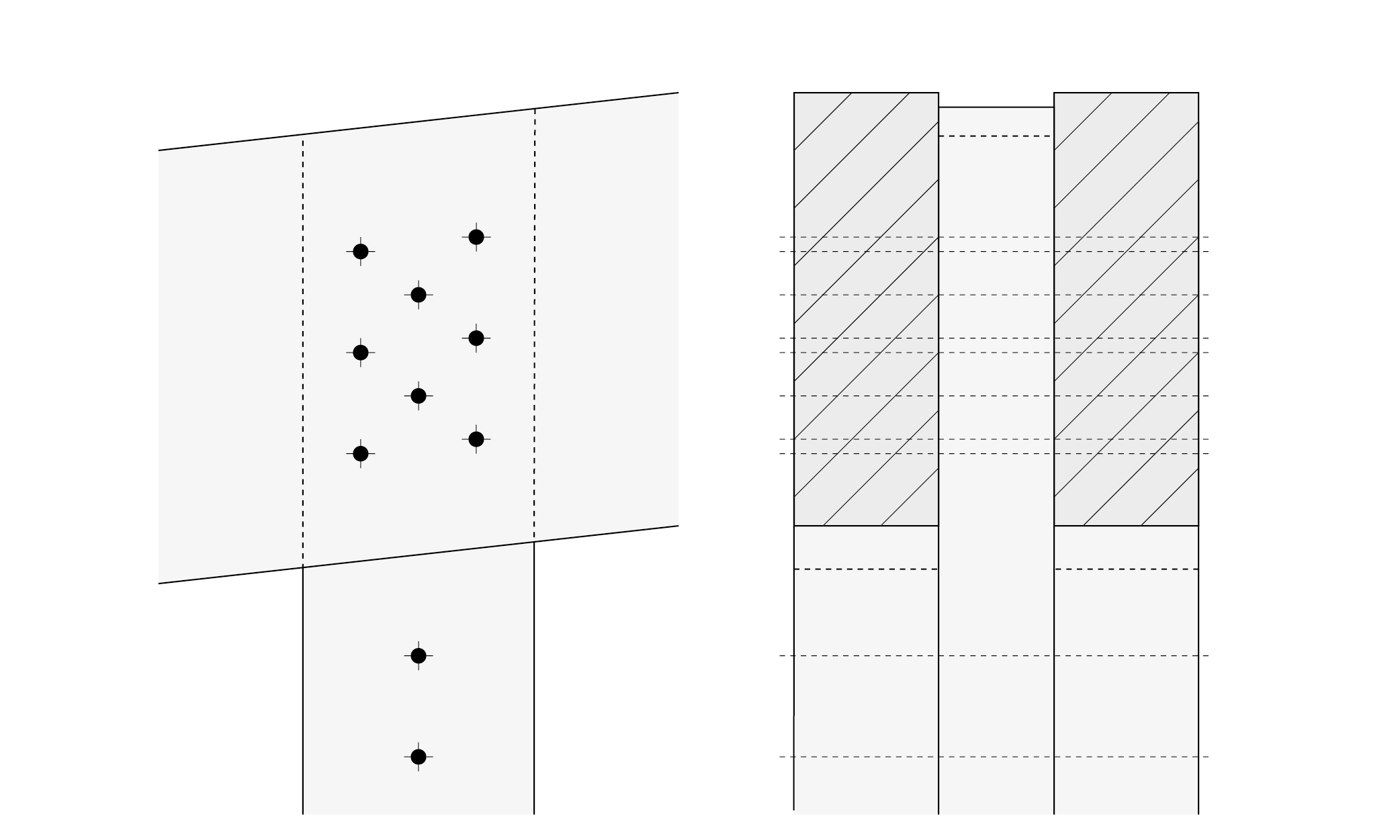

kolom-vloer oplegging, hoekprofielen met opgelaste achterplaat, gebout momentvaste verbinding ligger kolom, stiften akolom-vloer oplegging, ingestorte beugels, gebout
Toelichting Deze vloerverbinding is enkel geschikt voor kleine spatkrachten

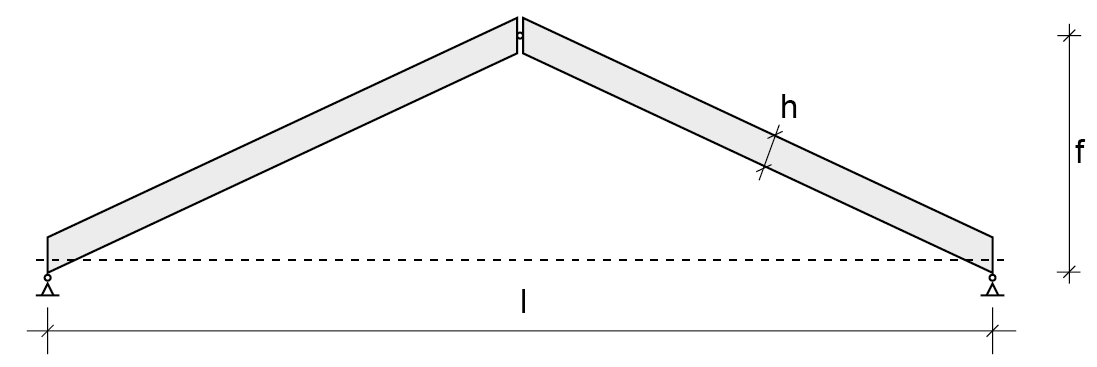

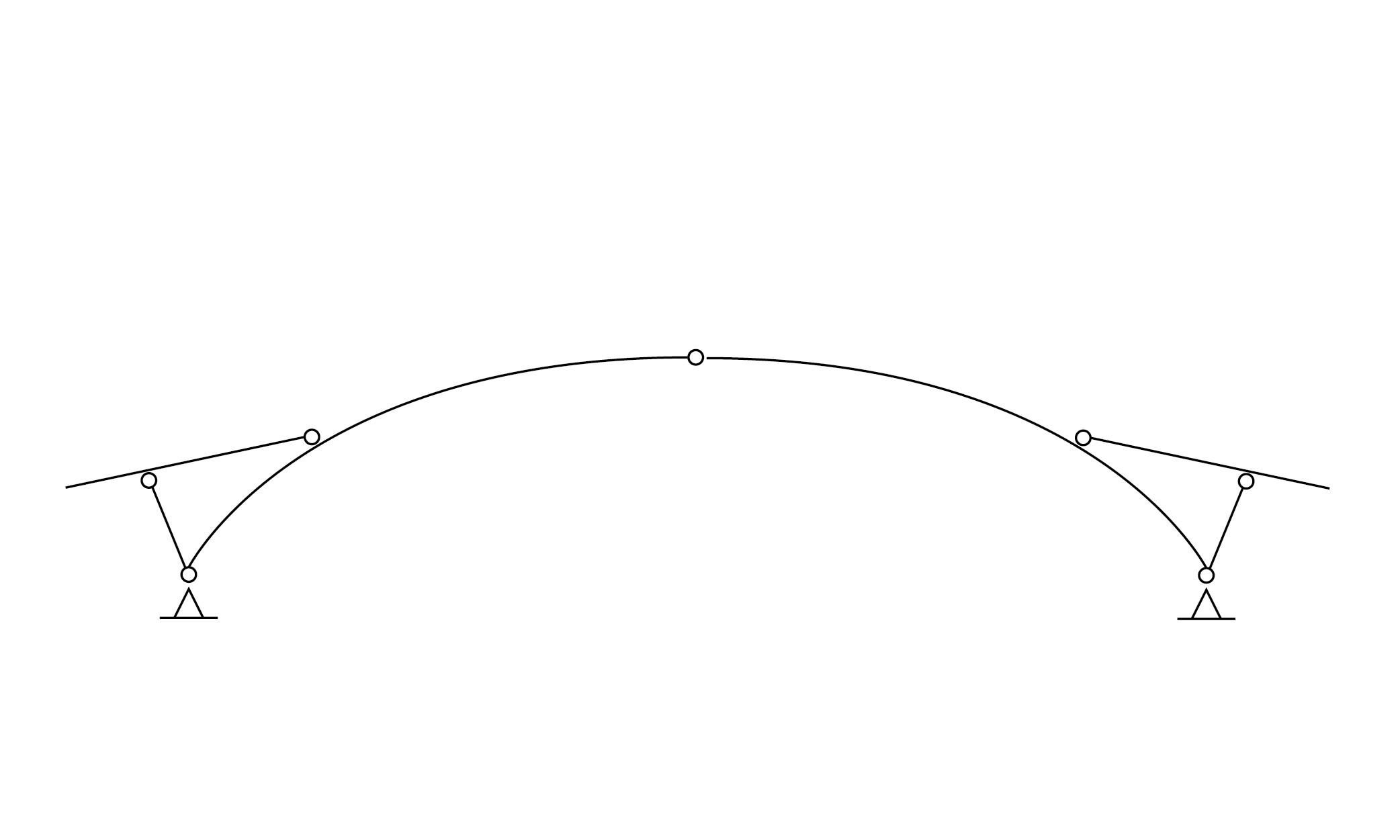

drie scharnieren spant (rechte ligger)
rechte ligger gelamineerd hout, zonder trekband
l=15 tot 50m
f=l/3
h.o.h.=5 à 8m
h=l/30 à l/50
gelamineerd hout, met trekband
l=15 à 50m
f=l/6
h.o.h.=5 à 8m
h=l/30 à l/50
Verschijningsvormen 1 2
Details 4 5 6

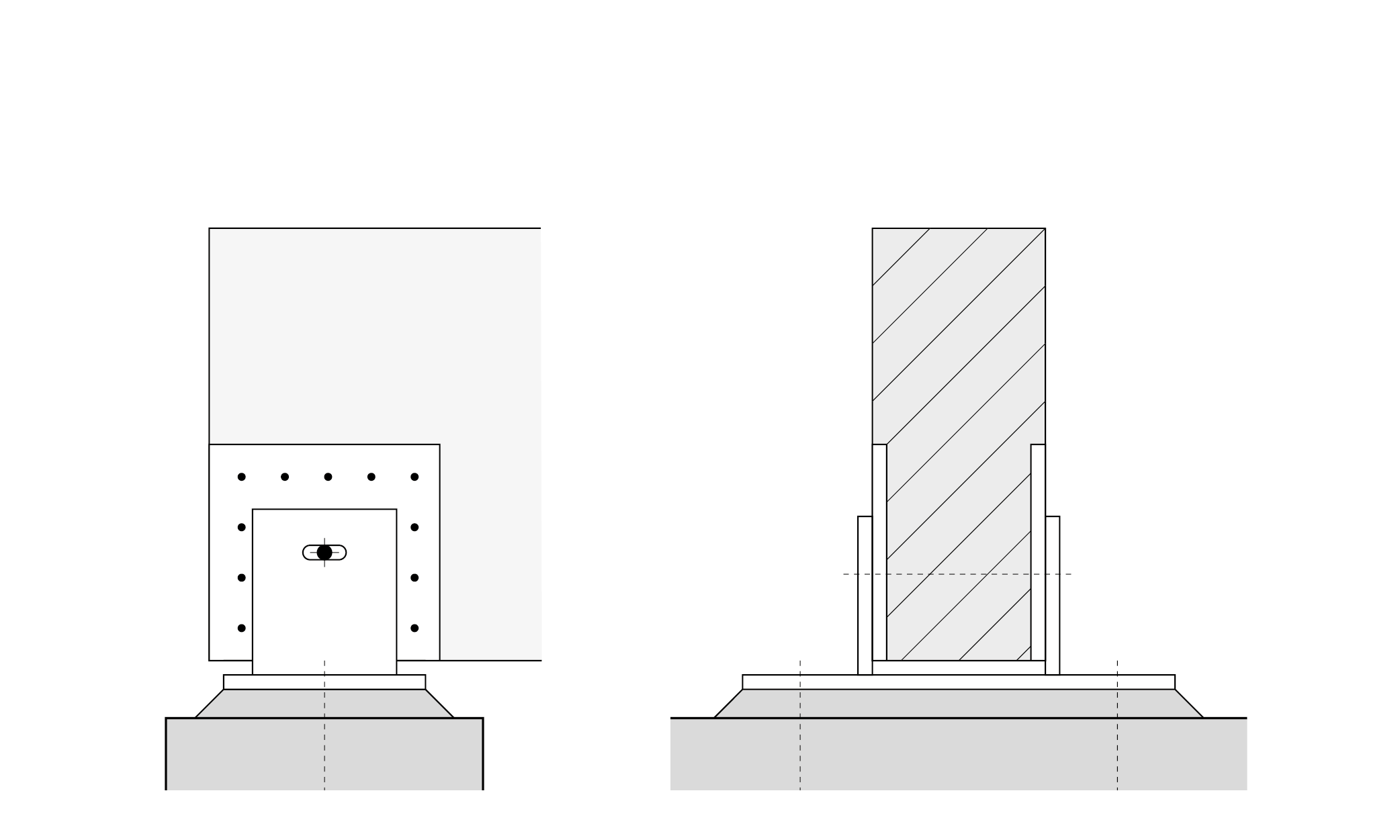

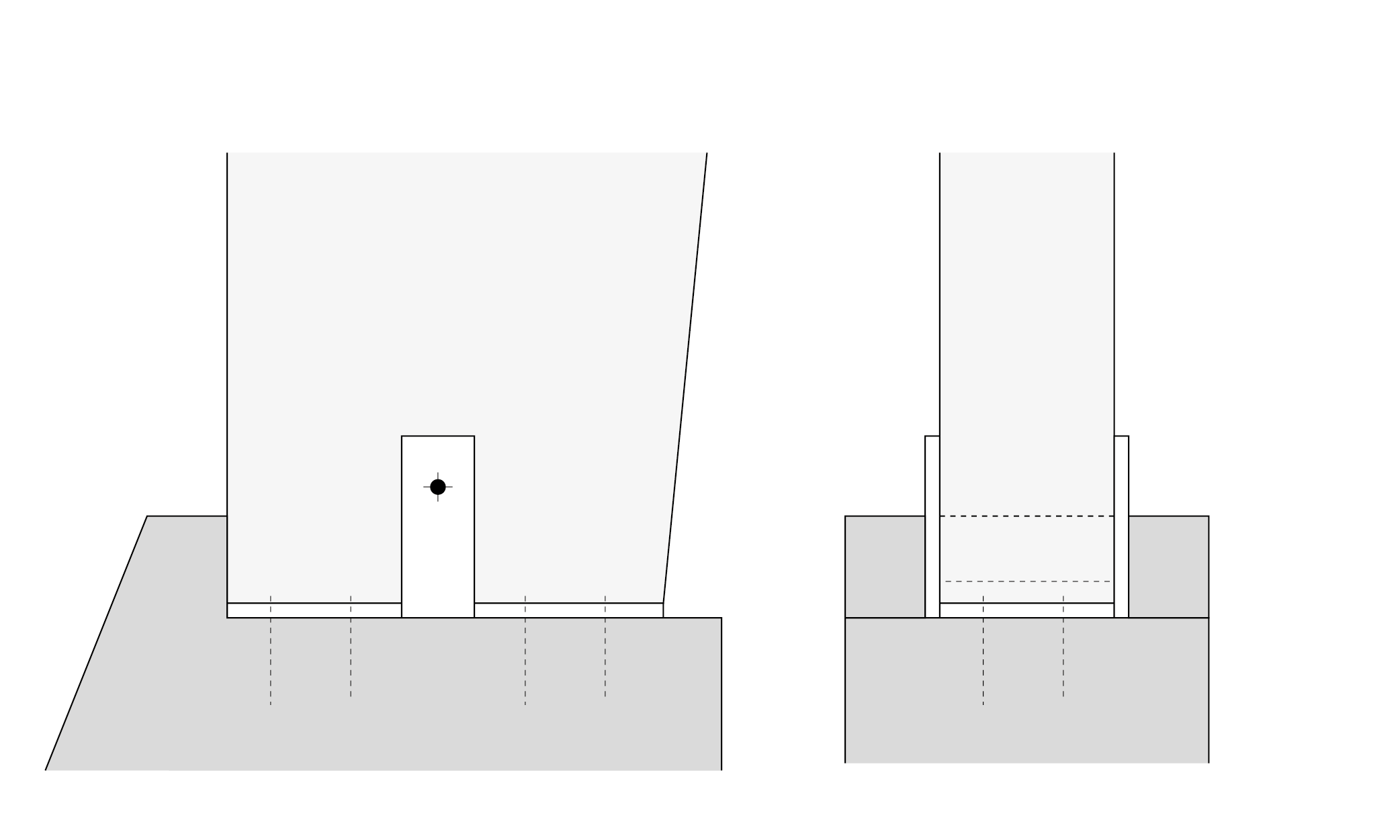

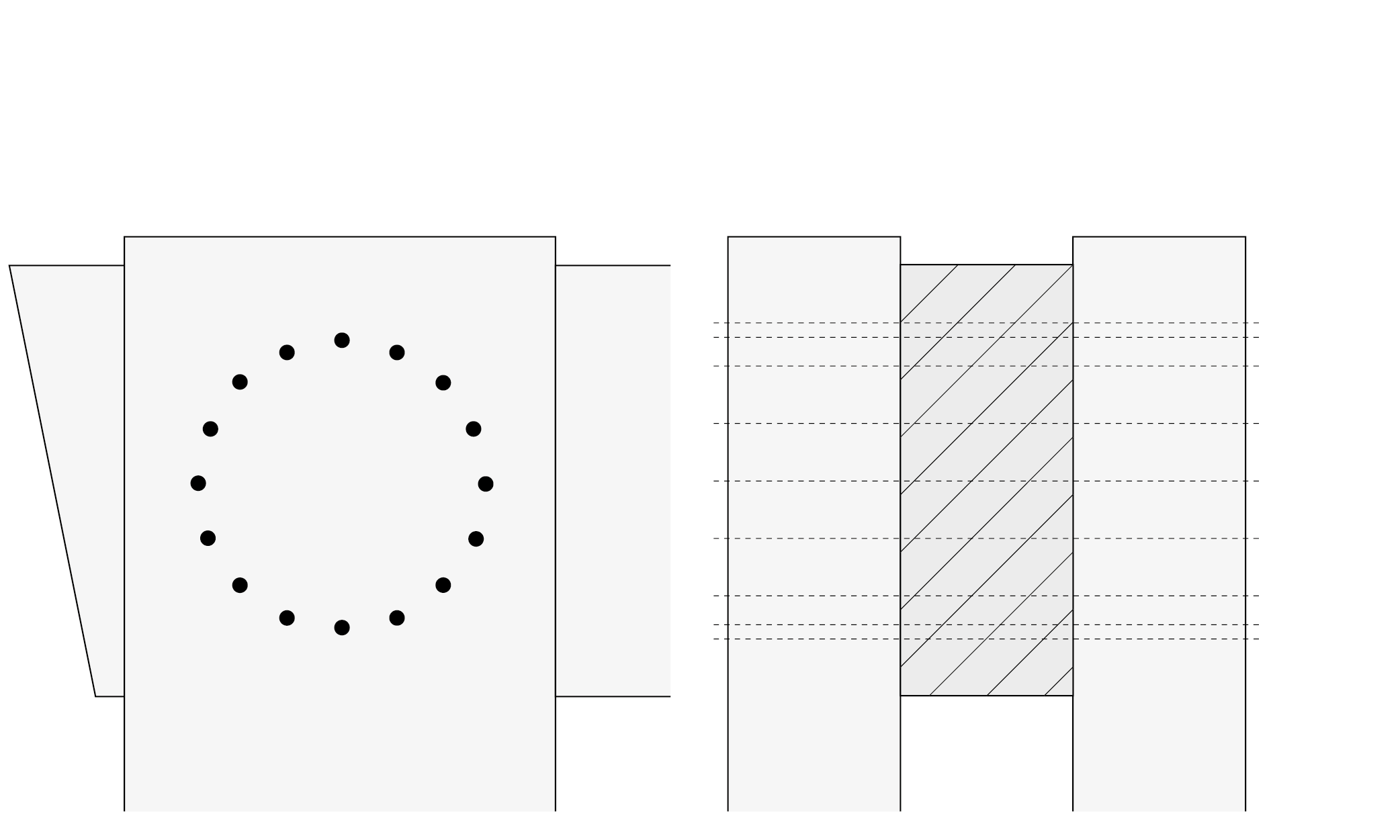

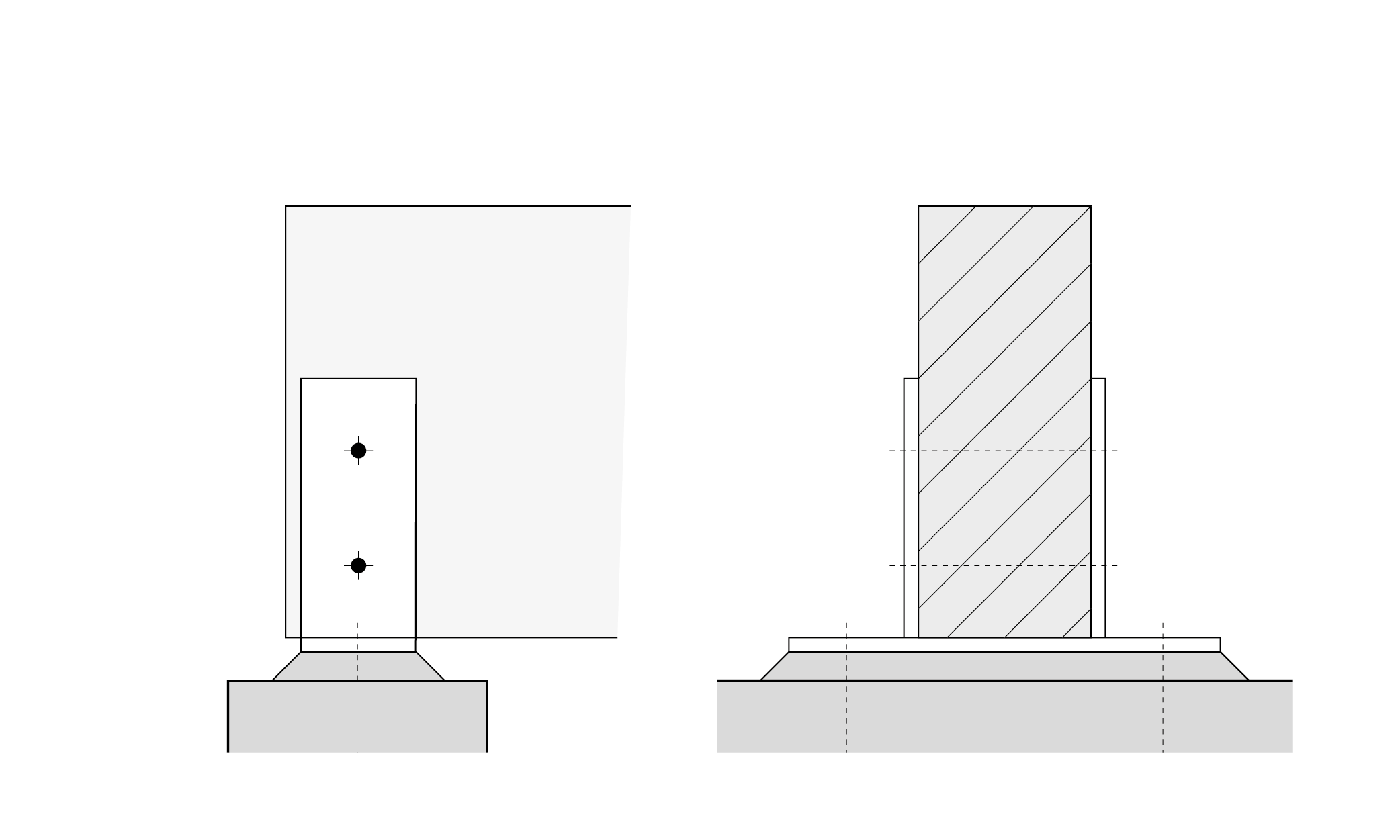

eenvoudige vloeroplegging, betonnen voet met elastomeer aansluiting dubbele trekband, oplegging op dubbele kolom kolom-vloer oplegging op betonnen voet, ingestorte beugels, geschroefde plaat
Toelichting Deze verbinding is enkel geschikt voor kleine spatkrachten

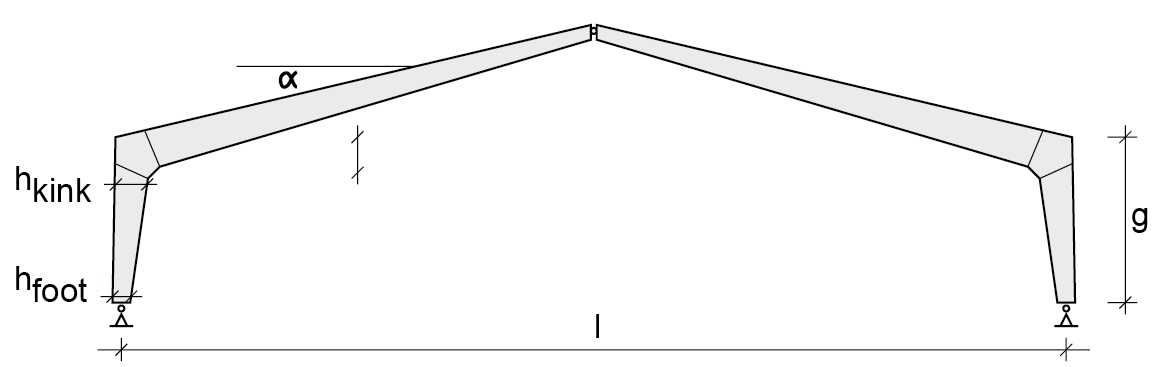

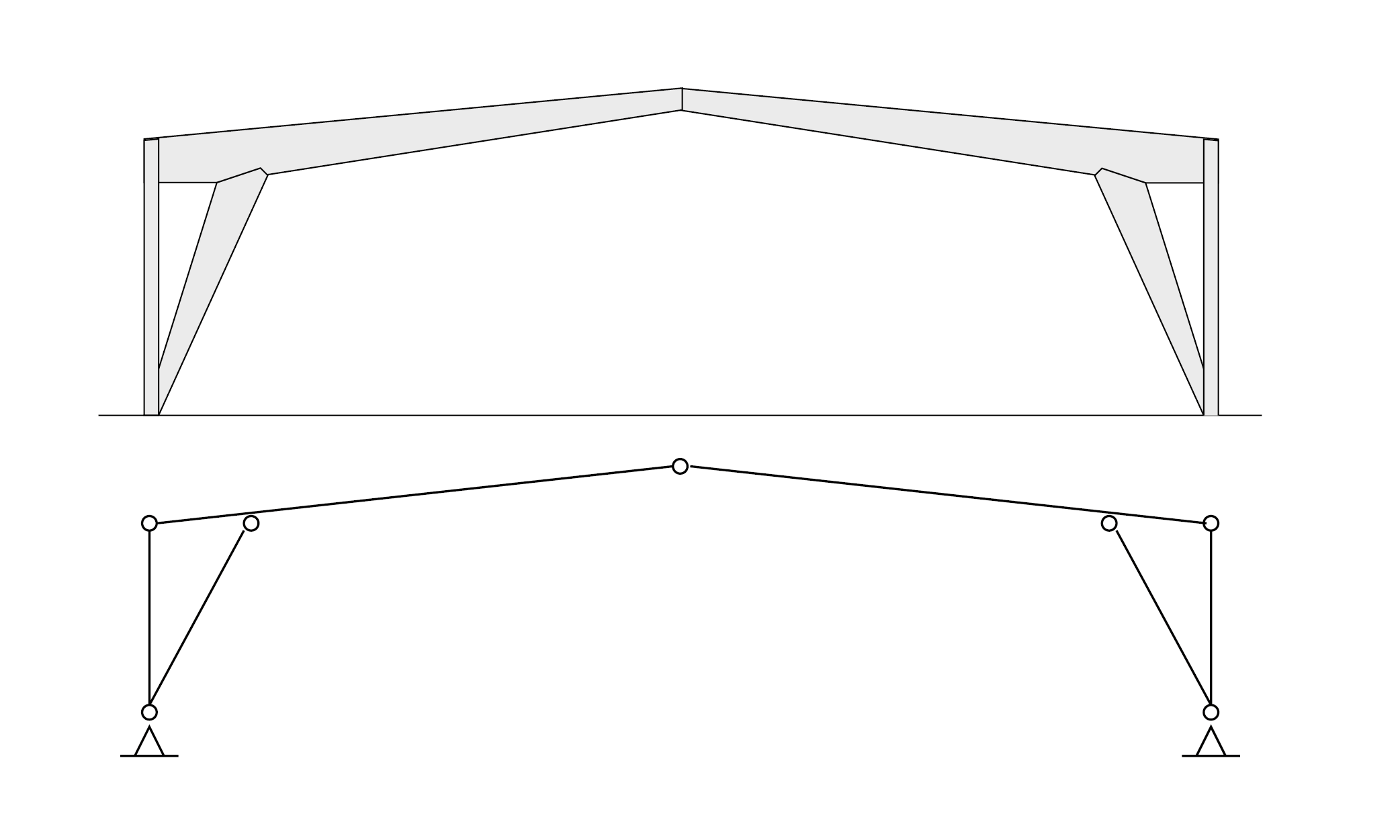

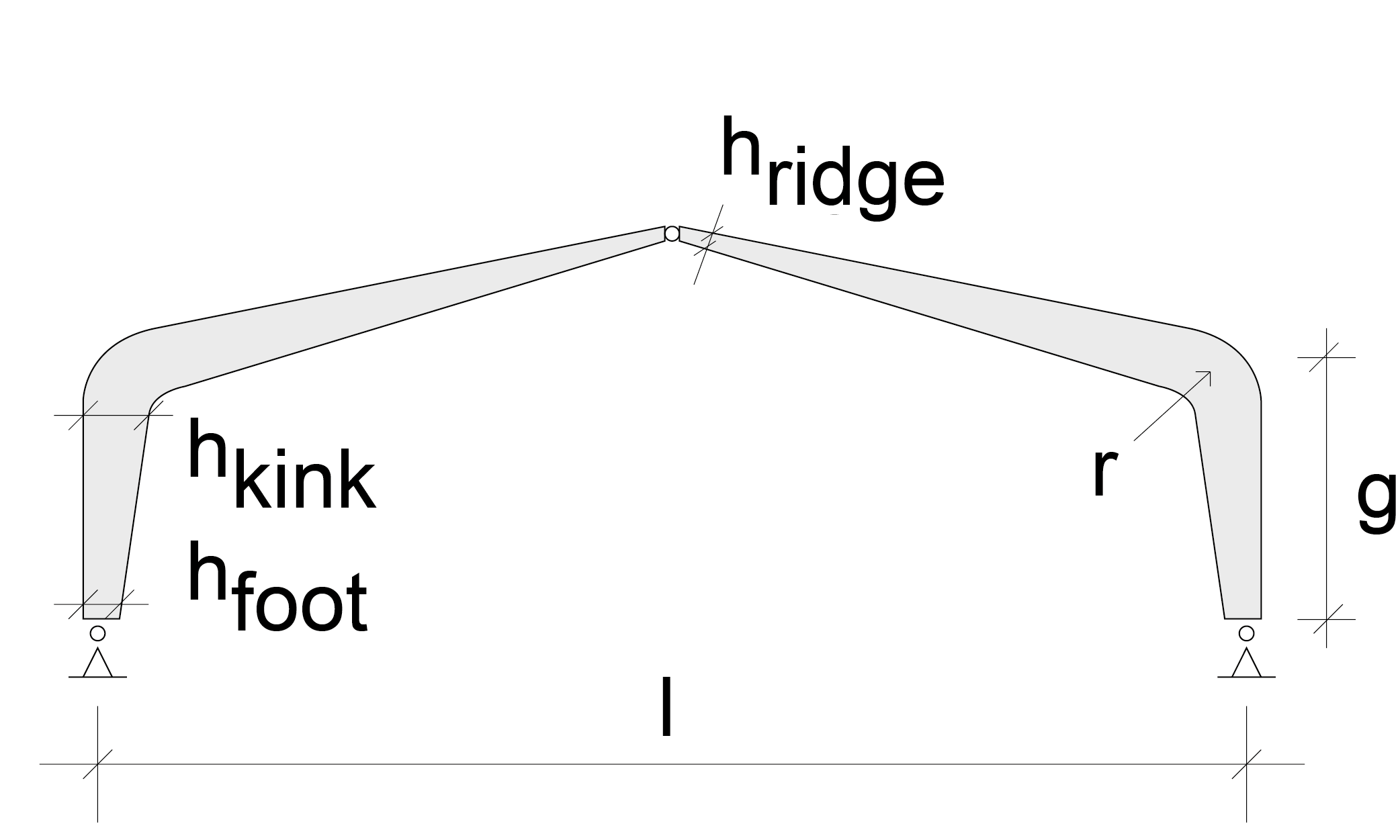

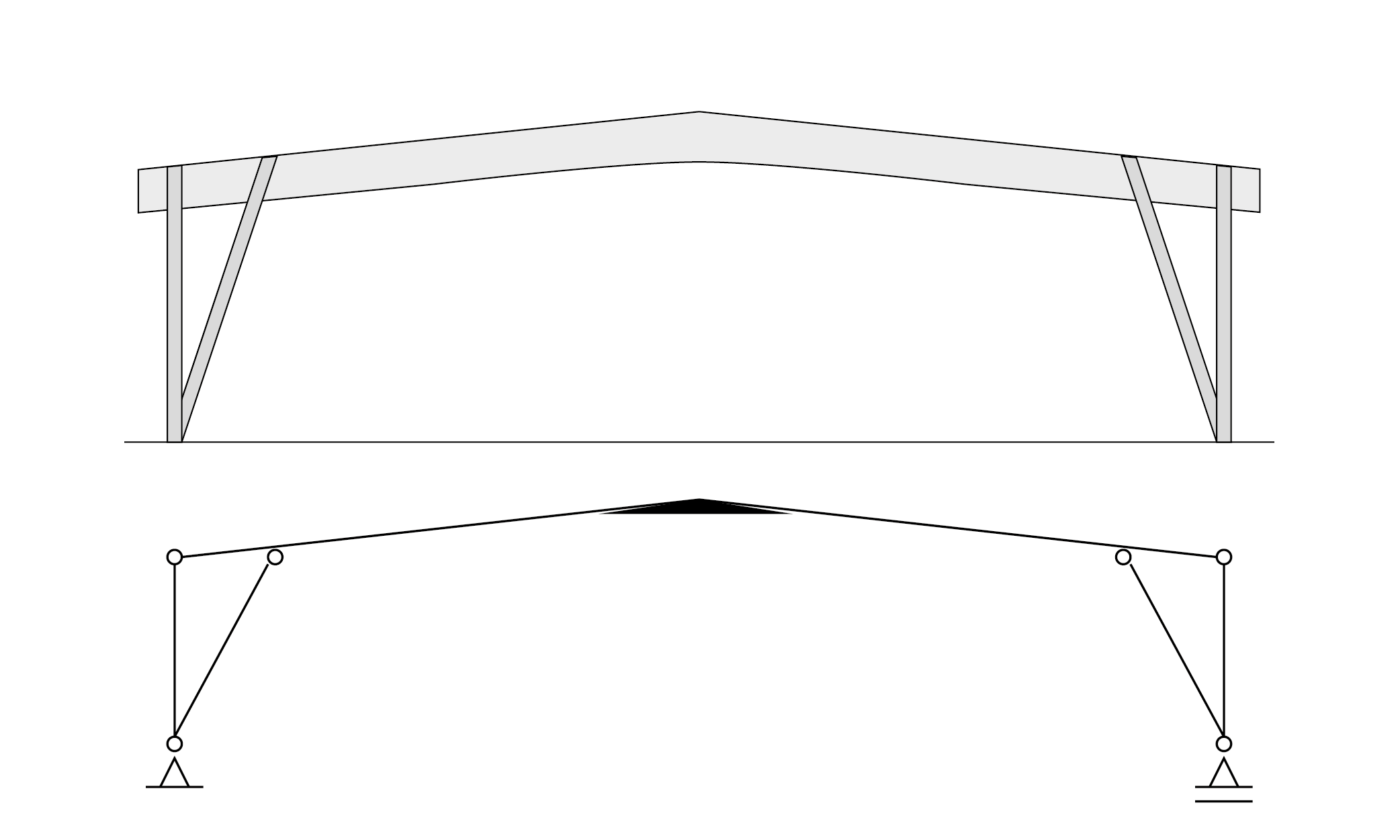

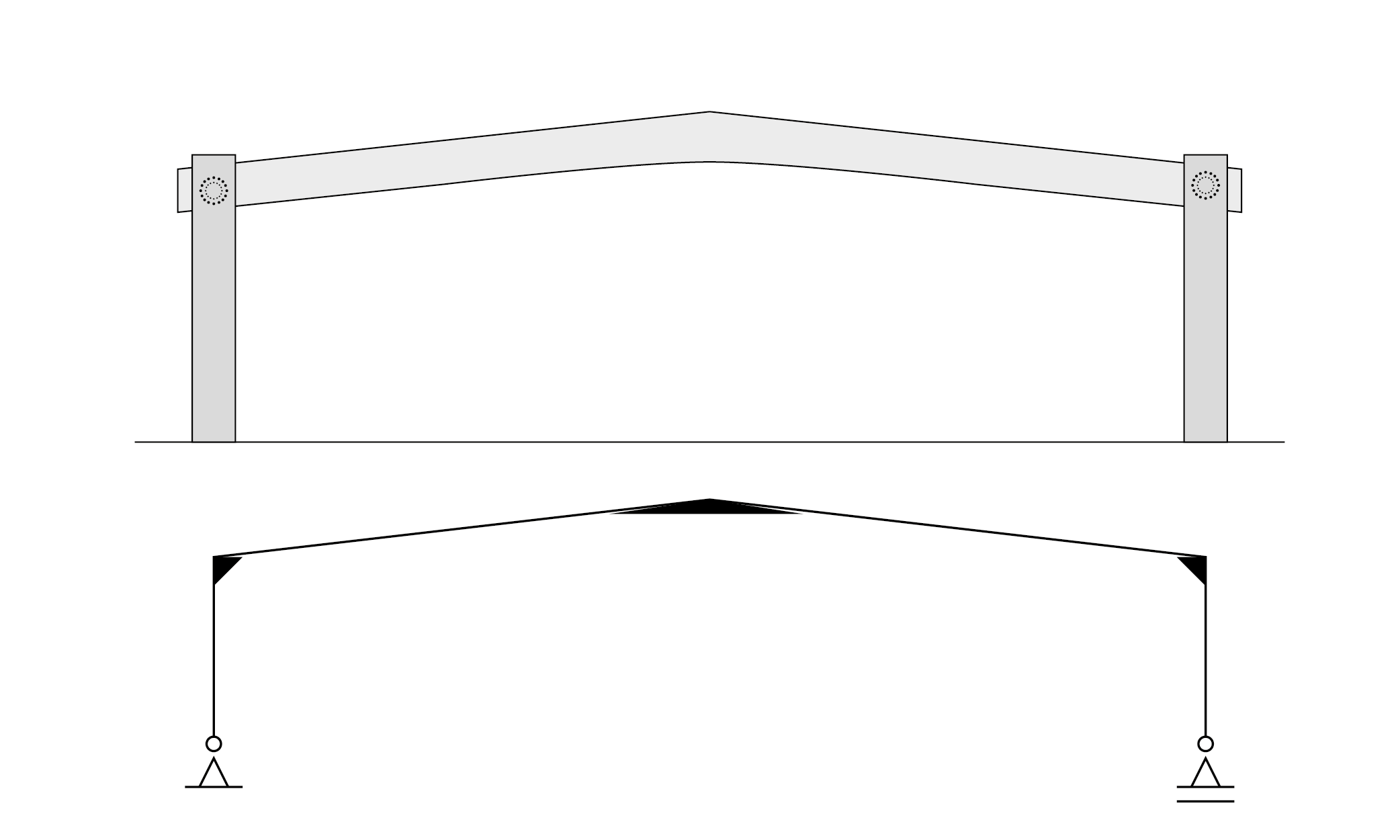

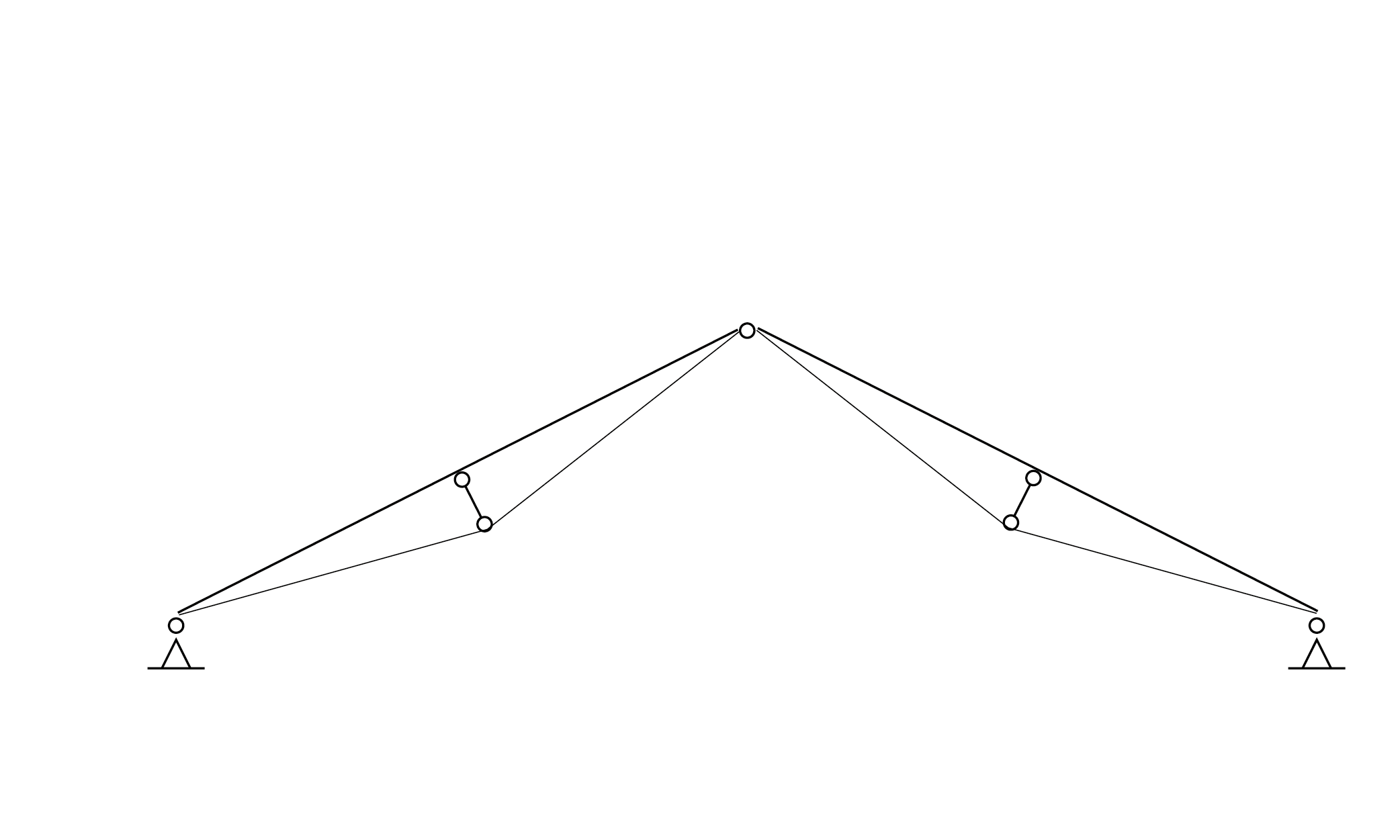

drie scharnieren spant (gebogen/geknikt spantbeen)
rechte ligger spant met geknikte hoeken
l=15 tot 50m
α ≈ 20°
h.o.h.=4 à 5m
hknik = (l+g)/28
hvoet = 0,4 hknik
Verschijningsvormen 1 2 spant met gebogen hoeken
l=15 tot 50m
α ≈ 20°
h.o.h.=4 à 5m
hknik = (l+g)/28
hvoet = 0,4 hknik
Details 4 5 6

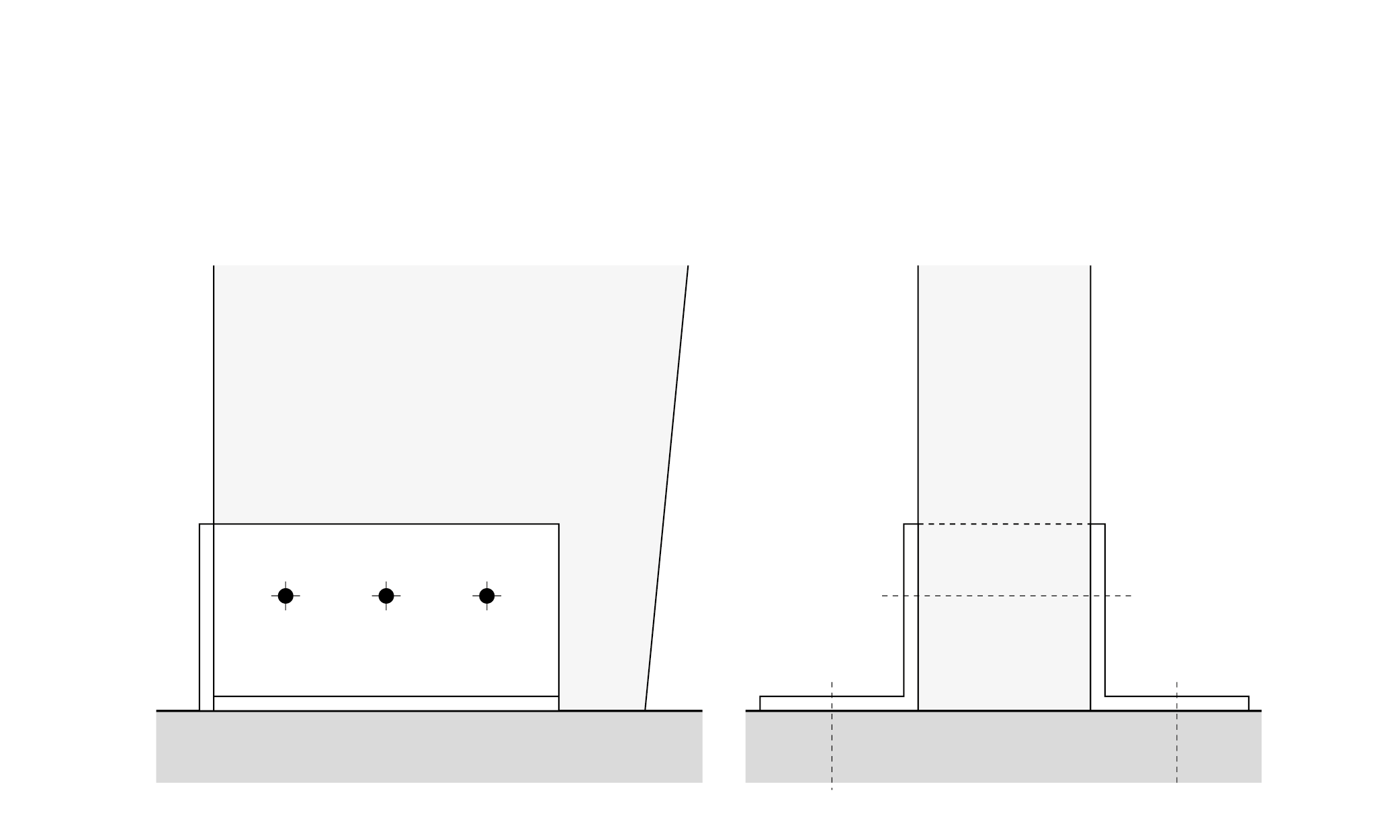

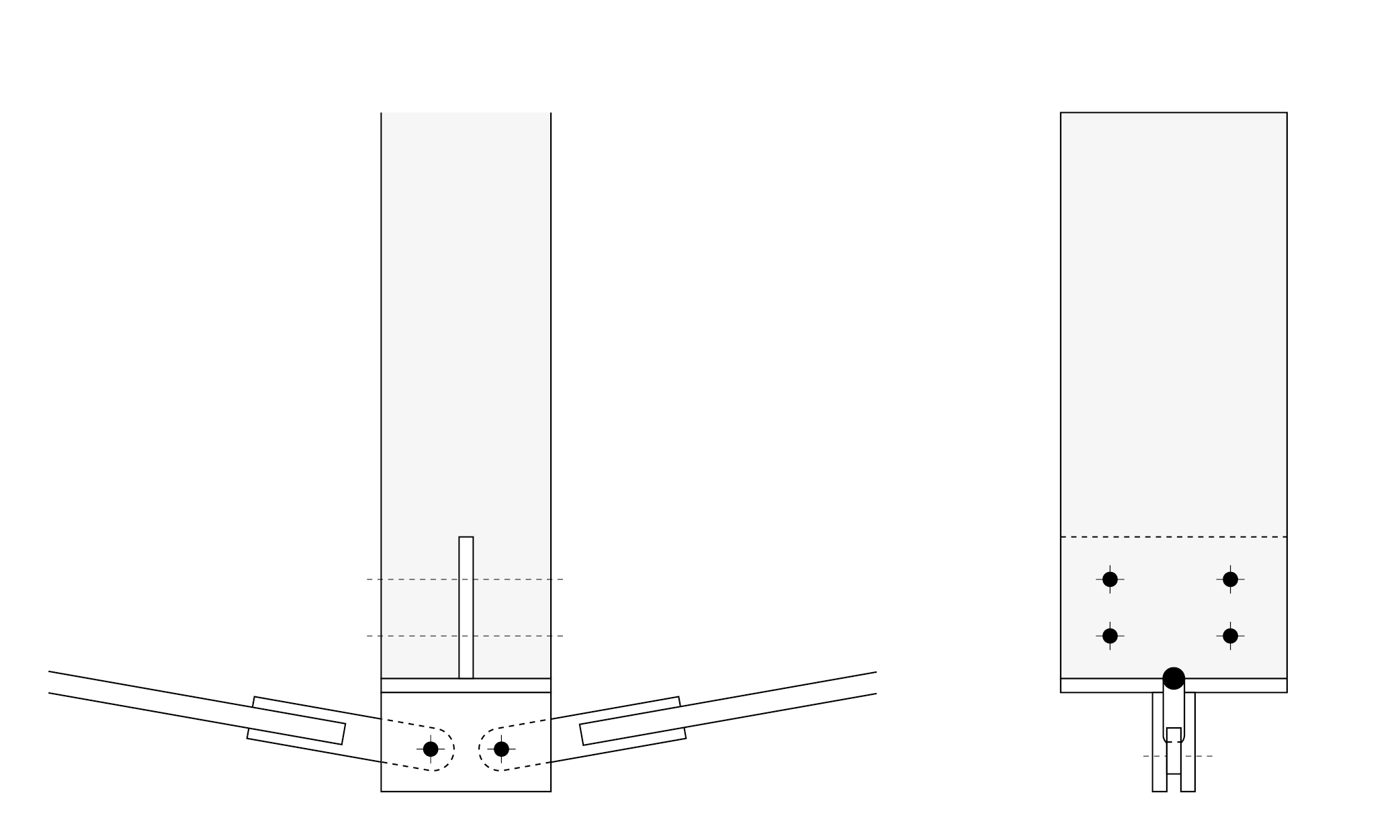

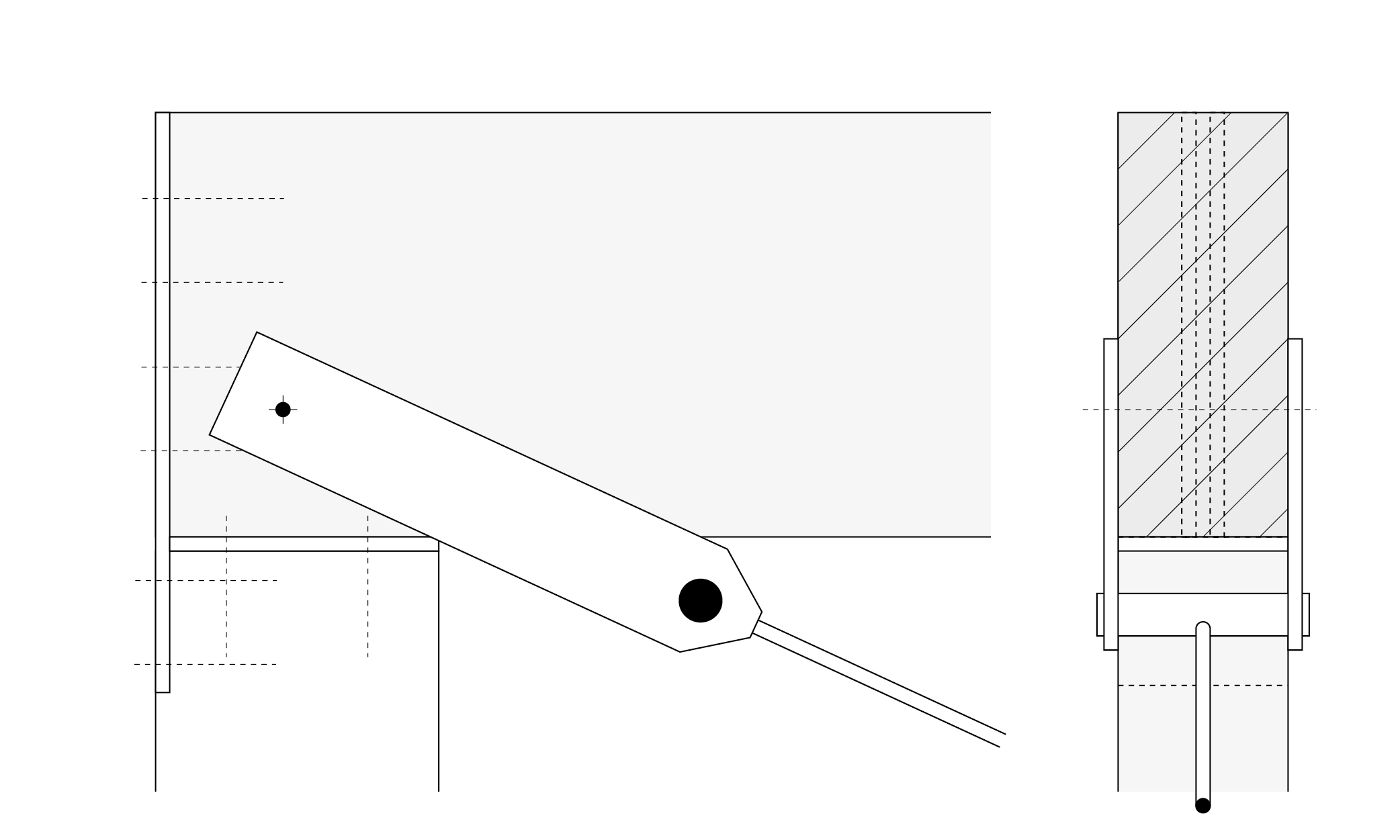

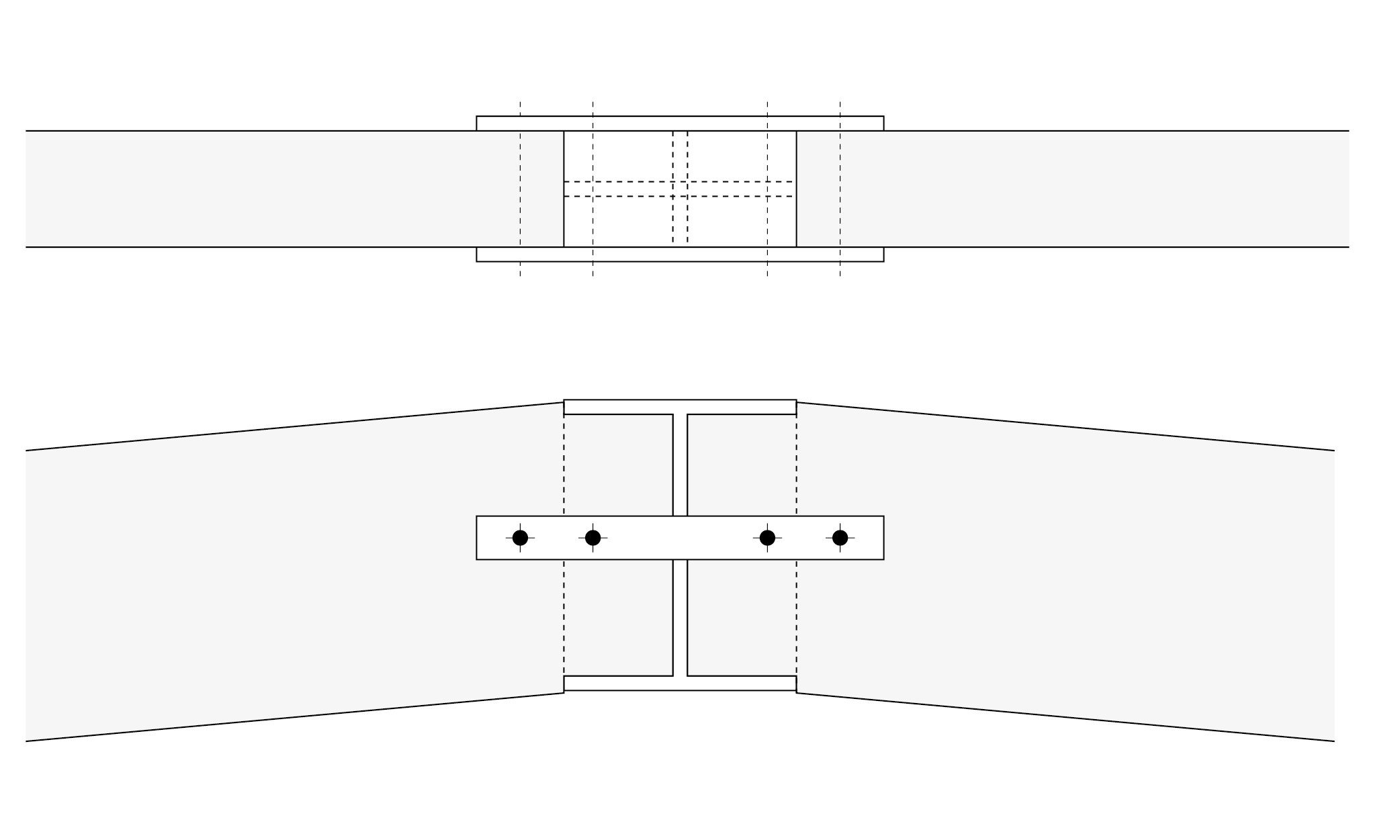

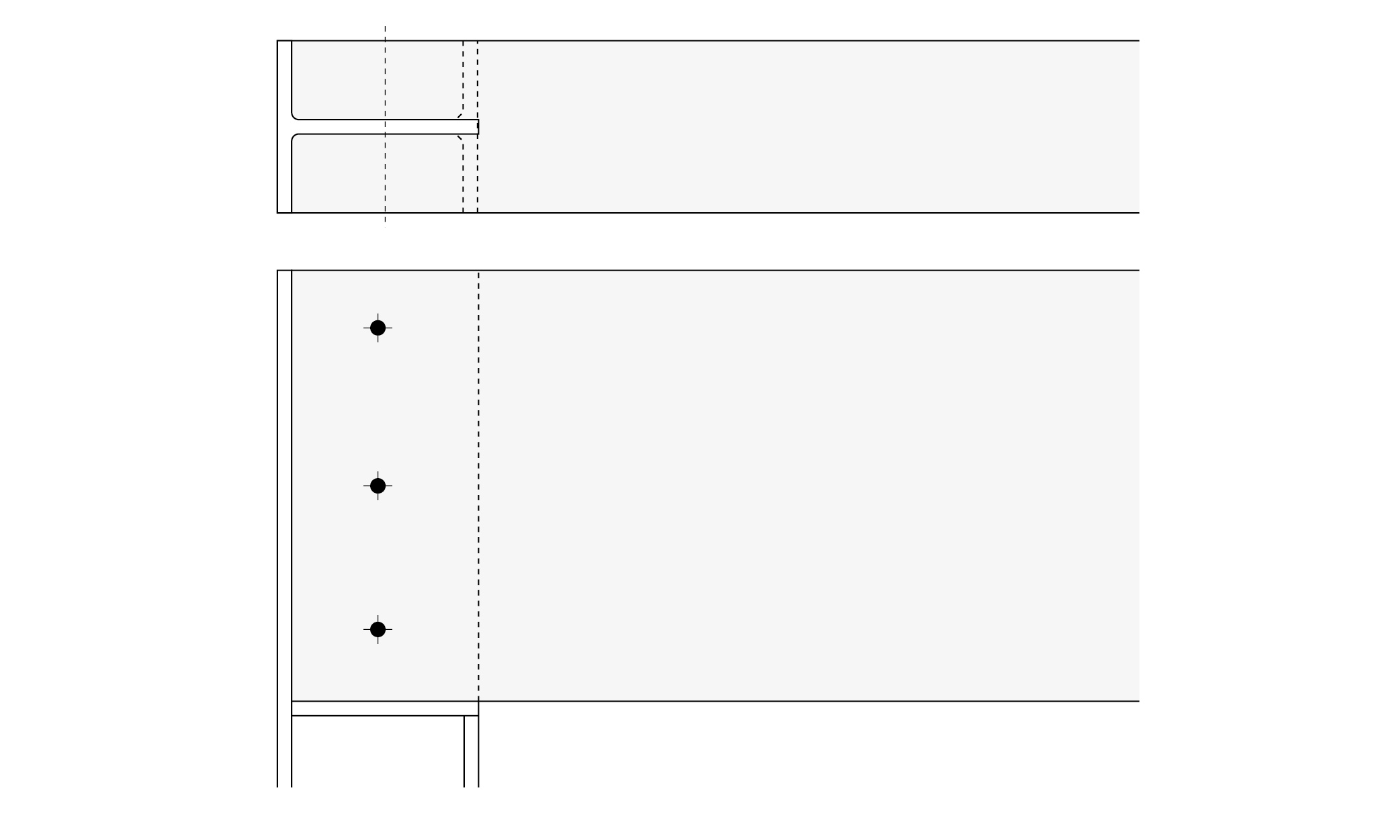

nokverbinding met trek zekering, ingefreesd I-profiel nokverbinding, gebout oplegging kolom op betonnen voet, gelaste stalen plaat
Toelichting Deze verbinding is enkel geschikt voor kleine spatkrachten

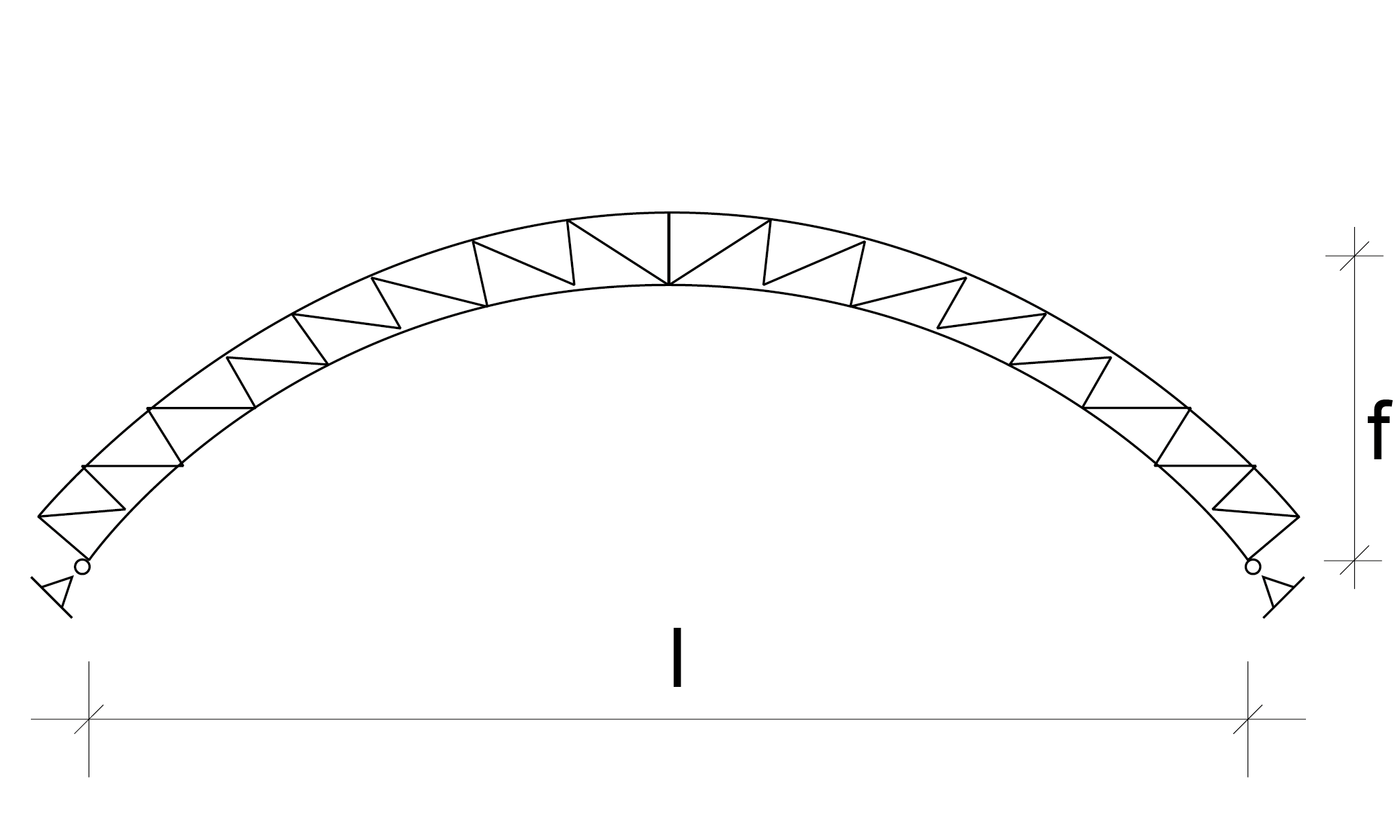

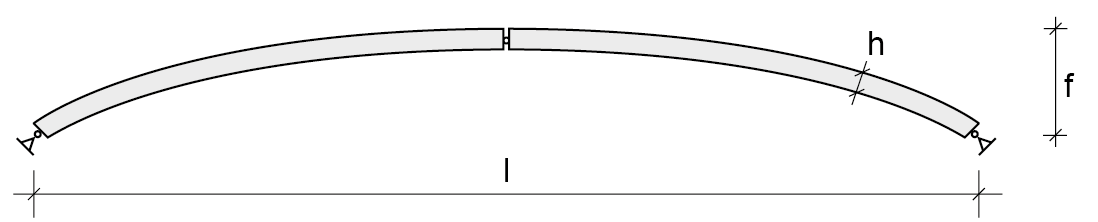

boogspant (massieve en vakwerk ligger)
rechte ligger gelamineerd hout
l=20 tot 100m
f=l/5 à l/7
h.o.h. (<)5m
h=l/45
h.o.h.=5 tot 9m
h=l/40
Verschijningsvormen 1 2 vakwerk gelamineerd hout
l=50 tot 120m
f=l/5 à l/8
h.o.h.=5 tot 10m
h=l/20 à h=l/40
Details 4 5 6

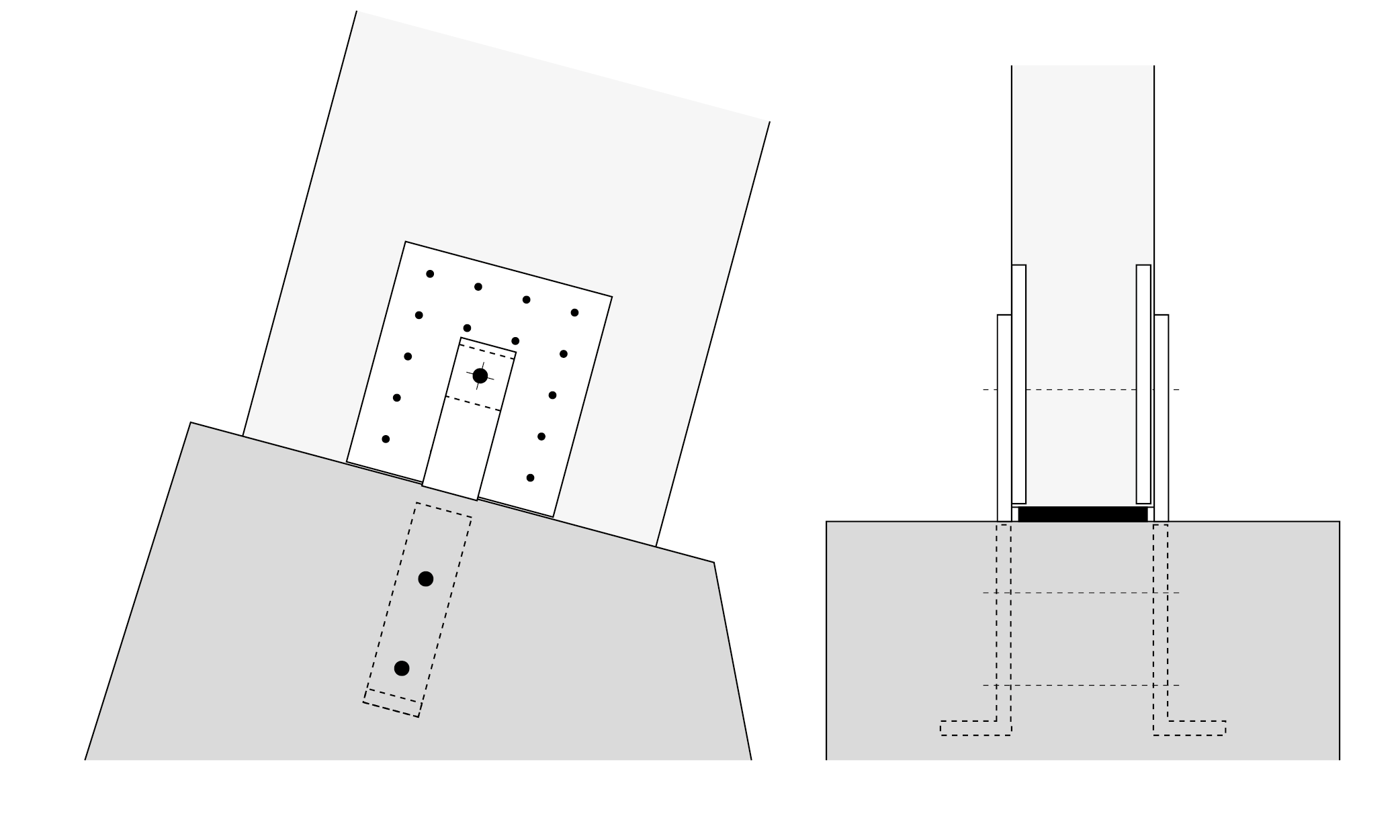

nokverbinding, stalen schoenen (met pin) oplegging boogspant, gelaste stalen delen oplegging boogspant
Toelichting Deze verbinding is enkel geschikt voor kleine spatkrachten
