9.6. Verbindingen

Verbindingsdetails (matrix)

Deze matrix geeft een beeld van verschillende verbindingsdetails van stalen constructies. De details zijn ten opzichte van elkaar gerangschikt op basis van de stijfheid van de verbinding. De matrix geeft dus alleen maar een indicatie van de stijfheid van de verbinding. Men zal altijd moeten nagaan of de verbinding zich gedraagt zoals bij de berekening van de constructie aangenomen.

Middenkolom-ligger

Eindkolom-ligger

Doorg. kolom-ligger

Kolomvoet

Ligger-ligger

Ligger-wand

Verbindingsdetails

Scharnierende verbinding

Stijve verbinding

Middenkolom-ligger

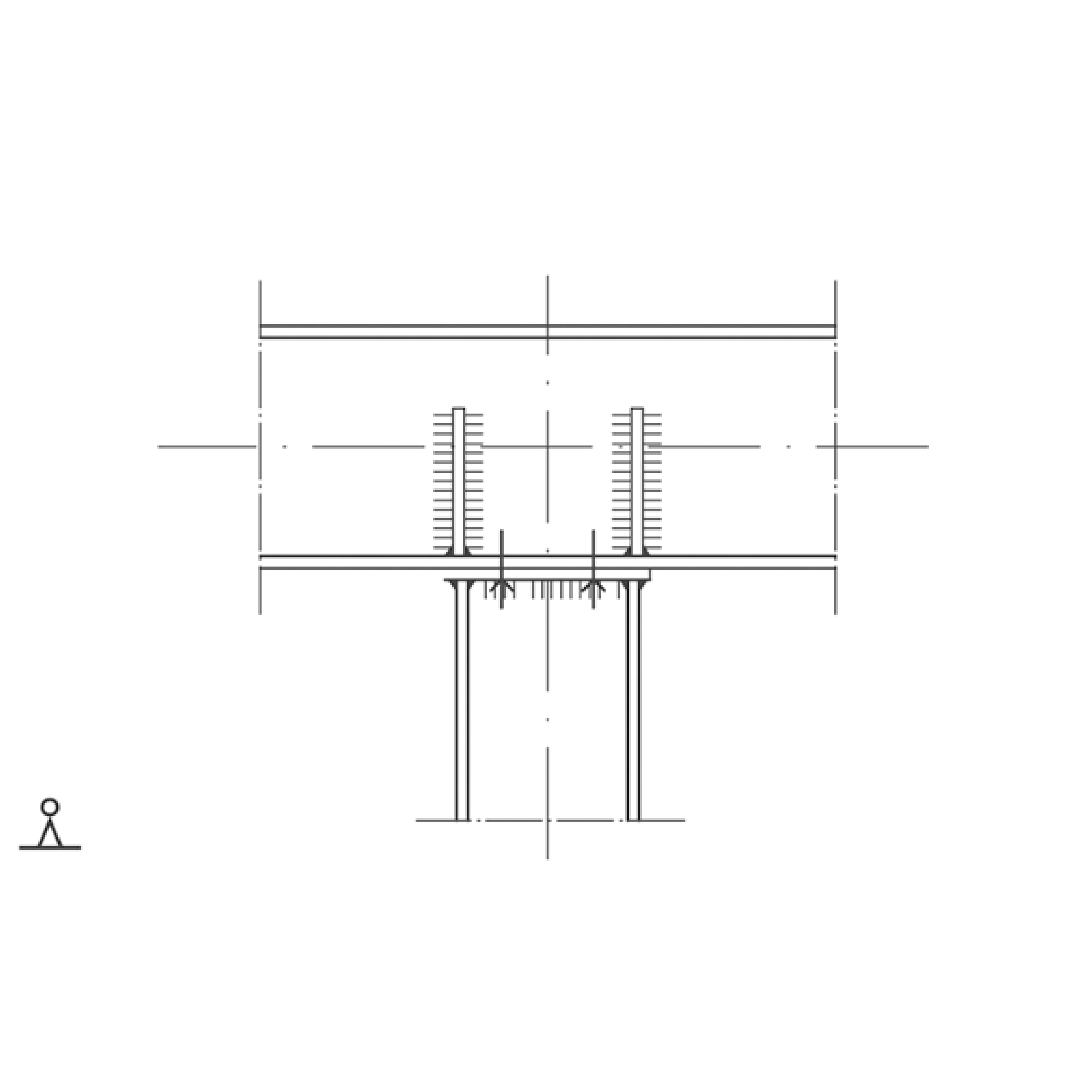

Opgelaste kopplaat met vier bouten	Opgelaste plaat met vier bouten, met ingelaste verstijvingen van het liggerlijf	Grote opgelaste plaat met acht bouten, met ingelaste verstijvingen

Middenkolom-ligger
Opgelaste kopplaat met vier bouten	Opgelaste kopplaat met ingelaste verstijvingen van het liggerlijf	Gelaste plaat, gebout, met ingelaste verstijvingen

Middenkolom-ligger plaatjes
Eenvoudige verbinding met opgelaste plaat, tijdens de montage is de ligger vastgebout (parkeergarage nabij openbare bibliotheek Delft)		Opgelaste kopplaat met vier bouten buiten het profiel geplaatst

Eindkolom-ligger
Opgelaste kopplaat met twee bouten	Twee hoekprofielen met negen bouten	Grote opgelaste plaat, bovenplaat voor trekspanning met ingelaste verstijvingen

Eindkolom-ligger
Opgelaste kopplaat met twee bouten	Opgelaste plaat met zes bouten	Grote opgelaste plaat met zestien bouten, met ingelaste verstijvingen

Eindkolom-ligger
Opgelaste kopplaat met twee bouten	Opgelaste plaat met vier bouten, met ingelaste verstijvingen van het liggerlijf

Eindkolom-ligger
Raatligger balk-kolomverbindingen worden ontworpen zoals bij conventionele balken. Let op dwarskrachten en de schuifspanningen in het liggerlijf.	Balk-kolom verbinding gebruikmakend van hoekprofielen die gebout zijn aan het lijf van de ligger en het lijf of de flens van de kolom.

Doorg. kolom-ligger
Aansluiting met geboute hoekprofielen	Aansluiting met opgelaste kopplaat, daarna gebout	Nokaansluiting met opgelaste platen, gebout, kolomflens extra verstrijfd

Doorg. kolom-ligger
Balk-kolom verbinding met kopplaten. De kopplaat is in de werkplaats op de kop van de balk gelast en wordt bij de montage vastgebout aan de kolom.	Balk kolom verbinding met geboute kopplaten. De balken zijn doorverbonden op het lijf van de kolom.	Een verstijfde balk kolom verbinding. Zo ontstaat een stijf staalskelet. Bij soortgelijke constructies kun je een plastische berekening uitvoeren.

Kolomvoet
Kolomvoet, opgelaste plaat met dubbele bout	Kolomvoet, opgelaste plaat met vier bouten	Kolomvoet, bouten buiten het profiel, levert een stijvere verbinding

Kolomvoet
Kolomvoet opgelaste plaat met enkele rij bouten	Overeenkomstig met tekening	Overeenkomstig met tekening

Ligger-ligger
Aansluiting met geboute hoekstalen	Aansluiting met opgelaste plaat daarna gebout	Nokaansluiting met opgelaste platen, daarna gebout, onder extra verstijfd

Ligger-ligger
Aansluiting met geboute hoekstalen	Overeenkomstig met tekening	Nokverbinding van een portaal. De verstijving verhoogt de moment weerstand en dus de stijfheid

Ligger-wand
Oplegging op elastomeer, bout fungeert om afschuiven te voorkomen	Aansluiting op wand met dubbele bout	Oplegging met stalen as
